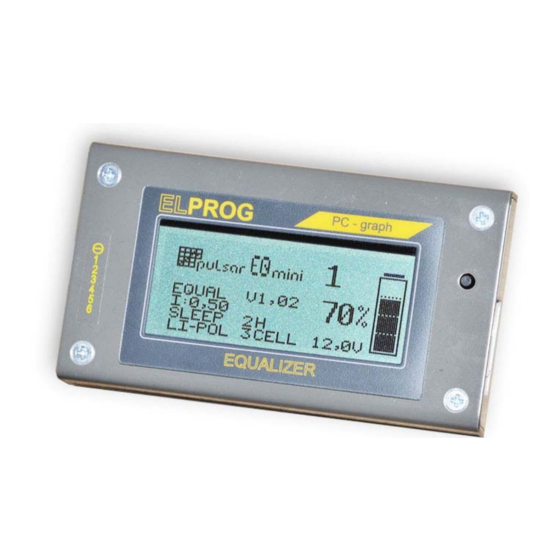

Der Pulsar-EQmini ist ein leistungsstarker Mikroprozessor gesteuerter Balancer/Equalizer und Lithium-Akku-
Testgerät. Der Pulsar-EQmini kann sehr schnell die Spannungen der einzelnen Zellen im Akkupack angleichen.
In dem Akkupack können gleichzeitig ab 2 bis 6 Zellen aller Typen der Lithium-Akkus angeglichen werden.
Eine sehr hohe Dauerleistung erlaubt das Angleichen auch hochkapazitiver Zellen binnen kürzester Zeit.
Bei der Entwicklung des Pulsar-EQmini wurde viel Wert darauf gelegt, dass der Anwender möglichst
vollständige und präzise Informationen über den Zustand der Zellen im Akkupack bekommt. Auf dem
Grafikdisplay können die Abläufe genauestens in Echtzeit beobachtet werden und die Spannung der einzelnen
Zellen ist jederzeit sichtbar. Eine gleichzeitige Datenübertragung an den PC erlaubt es, die Abläufe für spätere
Beurteilung und Vergleiche zu speichern.
Um die Ladezeit nicht unnötig zu verlängern, verfügt der Pulsar-EQmini über eine sehr hohe Leistung (15 W
und bis zu max. 0,75 A auf einzelne Zelle). Der Pulsar-EQmini überwacht die Ladeparameter der Zellen und
kann mit den dafür vorbereiteten Ladegeräten (Pulsar 2, Pulsar 2+ und Akkumatik) kommunizieren und, falls
notwendig, den Lade- oder Entladestrom reduzieren.
Technische Daten
Akkutypen
Max. Balancierleistung
Maximaler Ausgleichsstrom pro Zelle
Maximaler-Eigenstromverbrauch
Anzahl der gleichzeitig ausgeglichenen Zellen 1 bis 5 (6 Kanäle)
Betriebsarten
Arbeitsspannung
Ruhestromaufnahme
Prozessspeicher
Timer
Grafikdisplay
Abmessungen ca.
Gewicht ca.
Warnhinweise
- VOR DEM BETRIEB die Gebrauchsanweisung sorgfältig lesen
- keine Veränderungen in und an dem Gerät vornehmen
- stets auf richtige Polung der Anschlusskabel achten
- vor Feuchtigkeit und Staub schützen
- vor jeglichen Kurzschlüssen schützen; auf Polarität achten
- keine Gegenstände in Kühlöffnungen des Ladegerätes stecken
- bei kleinsten Unregelmäßigkeiten den Betrieb sofort einstellen (ggf. zum Service einschicken)
- die laufenden Prozesse nie unbeaufsichtigt durchführen
- während des Betriebs keiner direkten Sonneneinstrahlung aussetzen
Pulsar-EQmini v 1.03
Art.Nr.: 1281
Li-Ion, Li-Po, Li-Ph (Li-Ion FePO
15 W
Variabel bis zu 0,75 A/Zelle (in 3 Leistungsstufen 0,25-0,50-
0,75 A)
bis 1,2 A
Test, Equal, Fast
6 bis 30 V
bei 2 Zellen: 6 mA
bei 6 Zellen: 8 mA
3 unabhängige
2 h; 4 h; Unbegrenzt
LCD 133x64
60 x 108 x 15 mm
120 g
10.12.2011
)
4
