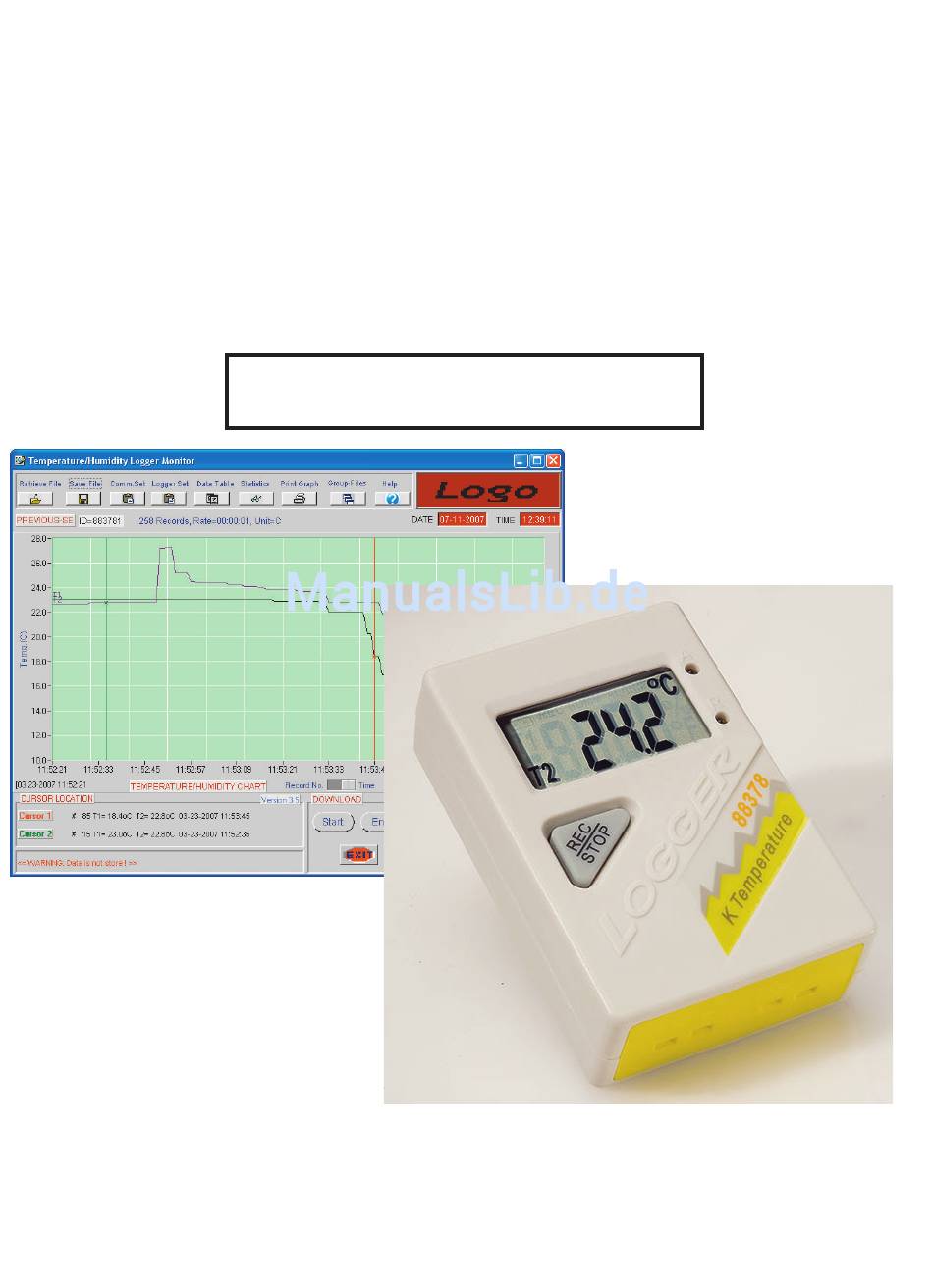

- Seite 1 2-Kanal- Temperatur-Datenlogger mit PC-Link VZ 88378 Bedienungsanleitung ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 Sie die Bedienungs- anleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 114870 1. Ausgabe Deutsch 01/2014 Dokumentation © 2007 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt: Funktion und bestimmungsgemäßer Einsatz ......4 Sicherheitshinweise ..............5 Bedien-und Anzeigeelemente .............6 Vorbereitung zum Betrieb ............8 4.1. Batterie einlegen/wechseln/Low-Bat-Anzeige ......6 4.2. Anschluss der Temperatursensoren ..........7 Software ..................8 5.1. Computeranschluss und Softwareinstallation ......8 5.2. Haupt-Programmfenster ............9 5.3. Allgemeine Bedienung ..............9 Cursosteuerung................9 Zoomfunktion und Bild bewegen ..........10 X-Achsen-Anzeige ..............10 Warnmeldung ................11 Anzeigebereich, Display Control ..........11... -
Seite 4: Funktion Und Bestimmungsgemäßer Einsatz
1. Funktion und bestimmungsgemäßer Einsatz Der Datenlogger VZ 88378 kann auf bis zu zwei Kanälen Daten von K-Type-Tem- peratursensoren aufzeichnen und die gesammelten Daten über eine serielle Schnittstelle an einen PC übergeben. Das zugehörige Windows-Programm bereitet die Daten auf, auch die Konfiguration des Datenloggers erfolgt über das PC-Programm. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Um einen sicheren Betrieb des Messgerätes zu gewährleisten, sind folgende Sicherheitshinweise zu befolgen: Warnung - Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes eine Fachkraft oder unseren Service kontaktieren. - Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussleitungen bzw. -
Seite 6: Bedien-Und Anzeigeelemente
3. Bedien- und Anzeigeelemente Taste Rec/Stop - Kurz drücken: Display wird ab- und eingeschaltet (Sleep-Modus) - Ca. 2 Sek. drücken: eine laufende Aufzeichnung wird gestoppt. Nach dem zweiten Blinken der Anzeige „R” ist die Datenaufzeichnung gestoppt, „REC” im Display verschwindet. Anzeigeleuchten „A”... -
Seite 7: Anschluss Der Temperatursensoren
1. Lösen Sie die vier Schrauben in der Geräterückwand und nehmen Sie die Geräterückwand ab. 2. Legen Sie ein ER3-Lithium-Batterie polrichtig entspre- chend der Polungskennzeichnung in das Batteriefach ein. 3. Setzen Sie die Geräteruckwand wieder auf und verschrau- ben Sie diese mit den vier Schrauben. Arbeiten Sie erst wieder mit dem Gerät, wenn das Ge- häuse komplett verschraubt ist. -
Seite 8: Software
5. Software 5.1. Computeranschluss und Softwareinstallation - Stecken Sie zuerst den Klinkenstecker des mitgelieferten RS232-Kabels in die RS232-Buchse auf der rechten Seite des Datenloggers. - Schließen Sie das Kabel an einem seriellen Port (COMx) Ihres Computers an. - Legen Sie die mitgelieferte CD-ROM in das optische Laufwerk Ihres Computers. - Sofern die Autorun-Option Ihres Betriebssystems aktiviert ist, erscheint ein Menü: - Wählen Sie hier „Install Software”... -
Seite 9: Allgemeine Bedienung
Daten- Grafik Tabelle drucken COM-Port Files File laden gruppieren File Logger speichern Statistik Hilfe setzen Logo Letzte Werte Luftfeuch- Temperatur- te-Skala skala (nicht bei 88378) Cursor- werte Display- Log- Skalierung Status- 5.3. Allgemeine Bedienung steuerung x-Achse Meldungen Cursorsteuerung - Über die beiden Cursoren (1 - rot, 2 - grün) sind sämtliche Werte der Messkurven abfragbar. -
Seite 10: Zoomfunktion Und Bild Bewegen
- Wenn sich die Cursoren nicht mit den genannten Tasten bewegen lassen, überprüfen Sie, ob der Cursor angeklickt ist (dickere Linie) und die Beschrif- tung des Offset-Knopfes im Feld „Display Control” schwarz erscheint (Knopf anklicken). Weitere Cursorsteuerungsmöglichkeiten: - Wenn Sie den Knopf „Offset” anklicken, so dass dessen Beschriftung gelb wird können Sie mit den Pfeiltasten „t”... -
Seite 11: Warnmeldung
Warnmeldung, dass die Daten noch nicht gespeichert sind. - Speichern Sie aus dem Datenlogger geladene Daten stets sofort in einem Datenfile ab. (siehe Kapitel „File speichern”). Anzeigebereich, Display Control Wenn Sie Daten aus dem Logger laden, passt sich der Anzeigebereich im Feld Display Control automatisch der jeweiligen Loggerausführung an. - Seite 12 Einstellen der internen Uhr des Datenloggers /Logger Date/Time) - Stellen Sie hier die aktuelle Zeit und das Datum durch Eintragen ein, und senden Sie die Daten über den OK-Button zum Datenlogger. Die ordnungsgemäße Übertragung der Zeitdaten wird mit der Meldung „Logger´s clock setting OK” im Meldungsfenster des Haupt-Programmfensters quittiert.
- Seite 13 also z.B. bei Einsatz mehrerer Datenlogger etwa „Weinkeller” o.ä. eintragen. - Tragen Sie die gewünschte ID ein und senden Sie den Namen über den OK-Button zum Logger. Das Versenden wird im Meldungsfenster quittiert. Bitte beachten! Das ID-Feld niemals leer lassen, dies führt zu Kommunikationsfehlern! Kalibrierung (Calibration Setting) Für dieses Datenloggermodell nicht verfügbar.
- Seite 14 werden und die Option „Key Start” erneut über den OK-Button gestartet werden. - On-line: Diese Funktion ist für dieses Gerät nicht verfügbar. Anzeigeeinheit einstellen (Unit) - Hier können Sie zwischen einer Anzeige in °C oder °F wählen und mit „OK” zum Datenlogger schicken.
-
Seite 15: Daten Vom Datenlogger Abrufen, Programm Beenden
eine Rückfrage. - Beim Laden werden unten links die geladenen Datensätze gezählt und mit der Meldung „Completed” das Laden abgeschlossen. Die Daten erscheinen sofort als Kurve im Anzeigefeld. Eine Übersicht über die Datensätze und die Einstellungen erscheint oberhalb der Grafik. - Mit dem Button „END”... - Seite 16 25°C liegen. OR: Es werden alle Werte markiert, die eines der beiden Kriterien erfüllen. Beispiel: Ist 27°C als obere Grenze markiert: alle Werte über 27°C markiert Ist 25°C als untere Grenze markiert: alle Werte unter 25°C markiert. - Bei den darunter stehenden Value-Zeilen sind die entsprechenden Grenzwerte markier- und eintragbar.
-
Seite 17: Statistik
Row: Zeile Column: Spalte - GOTO: Hier können Sie direkt eine Position in der Tabelle anspringen. - FIND: Hier können Sie individuell Daten nach eigenen Angaben, z. B. Zeiten, oder Temperaturen, suchen lassen. Sie können die gesamte Tabelle, oder nur einzelne, mit der Maus zu markierende Bereiche, z. -
Seite 18: Grafik Ausdrucken
- Wählen Sie zunächst unter „Channel” aus, welcher Sensor dargestellt werden soll. - Danach erscheinen im oberen Fenster die Auswertegrafiken über die gesamte Messung und im unteren Fenster die Grafiken zum zuvor mit den Cursoren festgelegten Bereich. - Die Diagramme stellen die Häufigkeit des Auftretens der einzelnen Tempera- turen während des Mess- bzw. -
Seite 19: Files Zur Auswertung Zusammenstellen (Group Files)
Datenfiles zur Auswertung zusammenstellen (Group Files) Über diese Option können Sie bis zu 8 abgespeicherte Files in ein Grafikfenster laden und vergleichend darstellen. Für jedes File ist eine eigene, individuell auswählbare Farbe zur besseren Unterscheidung möglich: - Wählen Sie die Option „Group File” aus der Menüzeile an. - Laden Sie über die File-Lade-Icons die gewünschten Files. -
Seite 20: Sonstige Funktionen
- Mit dem Cursor kann man nun die dargestellten Kurven abfahren und erhält im unteren Teil des Programmfensters alle Mess- und Zeitdaten zum jeweiligen Messpunkt. Sind jeweils zwei Sensoren erfasst, wird hier zuerst Sensor T1 und dann Sensor T2 angezeigt. - Für die Zoom- und Bildsteuerfunktionen treffen hier die gleichen Optionen zu wie beim Hauptfenster beschrieben (siehe 5.3.). -
Seite 21: Allgemeiner Umgang, Wartung Und Pflege
6. Allgemeiner Umgang, Wartung und Pflege Achtung - Das Gerät darf nicht an einem feuchten Ort aufbewahrt oder eingesetzt sein, keinem Niederschlag, Spritzwasser, Staub oder ständiger direkter Sonnen- bestrahlung ausgesetzt sein. - Starke mechanische Beanspruchungen, wie z. B. Druck oder Vibration sind zu vermeiden. -
Seite 22: Technische Daten
7. Technische Daten Messbereich des Datenloggers: ..........-200°C bis +1370°C Genauigkeit: ............±0,3% v. Anzeigewert/ ±0,7°C Anzeigeeinheit: ................... °C/°F Anzeigeauflösung: ..................0,1° Messintervall:................1 Sek. bis 12 Std. Messspeicher: ...............16.000 Datensätze Schnittstelle: .................... RS 232 Einsatzbereich der mitgelieferten Thermofühler: .....-40°C bis +250°C Thermofühler-Typ: ..................K-Type Batterie: ................ - Seite 24 ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
