- Seite 1 Wasserdichter Temperatur-Datenlogger WTDL1 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
-
Seite 2: Inhaltsverzeichnis
Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 90833 Inhalt Beschreibung und Funktion ........3 Inbetriebnahme und Bedienung ......5 2.1. -
Seite 3: Beschreibung Und Funktion

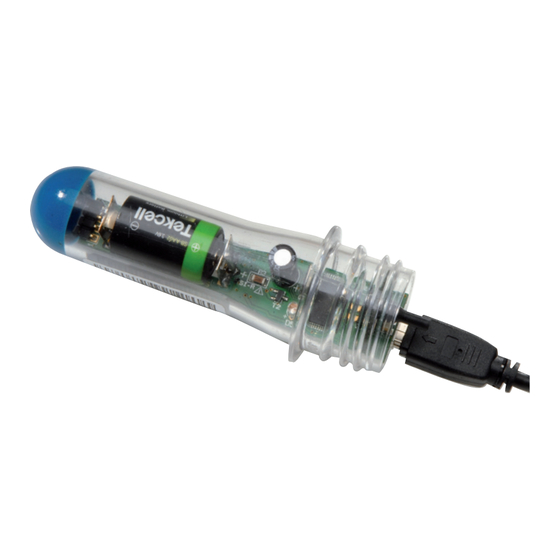

1. Beschreibung und Funktion Der WTDL1 ist ein Datenlogger, der Temperaturverläufe mit einer hohen Genauigkeit über sehr lange Zeiträume aufzeichnen kann. Die im Speicher des WTDL1 abgelegten Daten können über eine USB-Verbindung ausgelesen und durch die PC-Software „LogView” grafisch als Temperatur- verlaufskurve dargestellt und gespeichert werden. - Seite 4 3 Min., über die PC-Software sind auch kürzere Messinter- valle von 10 Sek./30 Sek. und 1 Sek./3Sek. einstellbar. – Auslesen und Visualisieren der Daten und Konfiguration des WTDL1 über die frei via Internet erhältliche Datenlog- ger-Software „LogView”. Gefahrenhinweise • Halten Sie das Gerät aus dem Zugriffsbereich von klei- nen Kindern fern, es enthält kleine Teile, die von Kindern...
-
Seite 5: Inbetriebnahme Und Bedienung
Während der Installation fragt das Programm u.a. nach Speicherorten für die Daten. Diese Einstellungen können Sie später im Programm nach Belieben wieder ändern. Ein USB-Treiber ist für den WTDL1 nicht erforderlich. Der Datenlogger ist ein HID-USB-Gerät, das vom Betriebssys- tem automatisch erkannt wird. - Seite 6 Informationen. Die folgende Beschreibung der Arbeit mit „LogView” erläu- tert nur den grundlegenden Umgang mit dem Programm in Zusammenarbeit mit dem WTDL1, da das Programm ständig erweitert und verändert wird. Detaillierte Hinweise und Hilfestellungen zu den einzelnen Optionen gibt die mit dem jeweils aktuellen Programm- Download gelieferte Bedienungsanleitung bzw.
-
Seite 7: Inbetriebnahme
2.2. Inbetriebnahme · Schrauben Sie den Gehäusedeckel des WTDL1 ab und ziehen Sie vorsichtig den weißen Isolationsstreifen heraus, der den Batteriekontakt trennt. Dieser Streifen verhindert die Entladung der Batterie während Lagerung und Versand: · Schließen Sie das Gerät über ein USB-Kabel an einen freien USB-Port Ihres PC´s an:... - Seite 8 Port wählen”. Es erscheint der Gerätedialog: Geräteauswahl Port · Hier ist, falls der WTDL1 nicht, wie oben zu sehen, be- reits ausgewählt ist, über die Geräteauswahl der WTDL1 auszuwählen und als Port unter „USB (HID)” das Gerät auszuwählen (siehe Bild oben).
-
Seite 9: Messwertaufnahme Starten
· Wählen Sie hier die Aktion „Uhrzeit nach PC Uhr setzen” und senden Sie die Daten über den Button „Senden” zum Datenlogger. · Wollen Sie andere Erfassungsintervalle als die vorein- gestellten Erfassungsintervalle 1 Min./ 3 Min. ausführen lassen, so wählen Sie eine der Aktionen „Messintervall 10 Sek./ 30 Sek.”... - Seite 10 Gerät zwischen- durch von Jemandem eventuell verändert worden ist. Im Übrigen ist der Siegelring nicht für die Funktion und Wasserdichtigkeit des WTDL1 notwendig. Bitte beachten! Besonders bei Einsatz in feuchten Umgebungen ist dar- auf zu achten, dass der Deckel absolut unbeschädigt und...
-
Seite 11: Messwertaufnahme Stoppen
Zum Zusammenhang zwischen maximal erreichbarer Messdauer und Batterie-Lebensdauer siehe Kapitel 6 (Anhang). · Ist der Messwertspeicher des Datenloggers voll, so blinkt die Statusanzeige jede Minute 2 x direkt nach- einander kurz auf. 2.4. Messwertaufnahme stoppen · Schrauben Sie den Deckel des Datenloggers ab und schalten Sie den rechten DIP-Schalter in die obere Po- sition auf „OFF”. - Seite 12 Die Aktion wird über den Button „Senden” gestartet. Während des Auslesens der Daten leuchtet die Status- anzeige des Datenloggers auf und im Toolbox-Fenster er- scheint die Statusmeldung „Daten vom Gerät holen...”. Nach dem Auslesen wertet „LogView” die Messdaten aus, was einige Sekunden benötigt und von der Anzahl der Messungen abhängt.
- Seite 13 erfolgreich ausgeführt” und im Grafikfenster werden die erfassten Daten in Kurvendarstellung angezeigt. · Sichern Sie die Daten über das Dateimenü mit dem Unterpunkt „Sichern unter” (siehe auch Kapitel 2.6.). 6. Danach können Sie den Speicher des Datenloggers löschen (Aktion „Lösche den gesamten 2-MByte- Flash”), und ihn so auf eine neue Datenaufzeichnung vorbereiten.
-
Seite 14: Daten Speichern, Laden, Exportieren, Drucken
· Über den Grafikeditor ( Menü „Grafik”) können Sie über umfangreiche individuelle Optionen die Ansicht der Messkurven den eigenen Bedürfnissen anpassen. Die Optionen sind unter „Hilfe” detailliert erklärt. · Mit der Zoomfunktion sind Kurvenverläufe detailliert zu betrachten. Dazu ziehen Sie mit gedrückter linker Maus- taste ein Rechteck, mit der Ecke links oben beginnend, über den gewünschten Bereich der Temperaturkurve. -
Seite 15: Batteriewechsel, Wartung Und Weitere Hinweise
Wunsch anpassbar. 3. Batteriewechsel, Wartung und weitere Hinweise 3.1. Batteriewechsel · Schrauben Sie den Gehäusedeckel des WTDL1 ab. · Schalten Sie das Gerät aus: rechten DIP-Schalter („2”) nach oben auf „OFF”. · Ziehen Sie vorsichtig die Platine am Gumminippel aus dem Gehäuse:... -
Seite 16: Wartung/Reinigung, Weitere Hinweise
· Legen Sie eine neue Batterie (Tekcell-Lithium-Batterie SB-AA02-TC (1/2 AA)) polrichtig entsprechend der Polungskennzeichnung auf der Platine in die Batterie- halterung ein: Minus Plus · Setzen Sie die Platine in das Gehäuse ein. Dabei ist diese vorsichtig so in das Gehäuse zu schieben, dass die Steck- kontakte genau in die Buchse des in der Gehäusespitze vergossenen Temperatursensors gesteckt werden: 3.2. -
Seite 17: Technische Daten
Deckel undicht wird. Dadurch kann Feuchtigkeit oder Wasser ins Gerät eindringen und dieses Beschädigen. · Der WTDL1 kann nicht anzeigen, dass eine Batterie leer ist oder bald leer sein wird, weshalb man bei wichtigen Messungen darauf achten sollte, dass die Restkapazität der Batterie für den gewünschten Messzeitraum noch... -
Seite 18: Entsorgungshinweise
5. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! Batterieverordnung beachten! Batterien gehören nicht in den Hausmüll. Nach der Batterieverordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien an den örtlichen Batteriesammelstellen bzw. -
Seite 19: Anhang
6. Anhang Je nach gewähltem Messintervall kann die Batterielebensdauer entsprechend abnehmen. Die u.a. Grafik verdeutlicht diesen Zusammenhang. Die auf Hochrechnungen beruhende Grafik gibt keine zugesicherten Eigenschaften an, sondern soll nur in etwa aufzeigen, in welcher Relation die unterschied- lichen Messmodi zueinander stehen. Unterschiedliche Einsatzbedingungen und Batteriechargen können hier zu Abweichungen führen. - Seite 20 1. Ausgabe Deutsch 03/2011 Dokumentation © 2011 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch druck tech nische Mängel oder Druckfehler aufweist.
