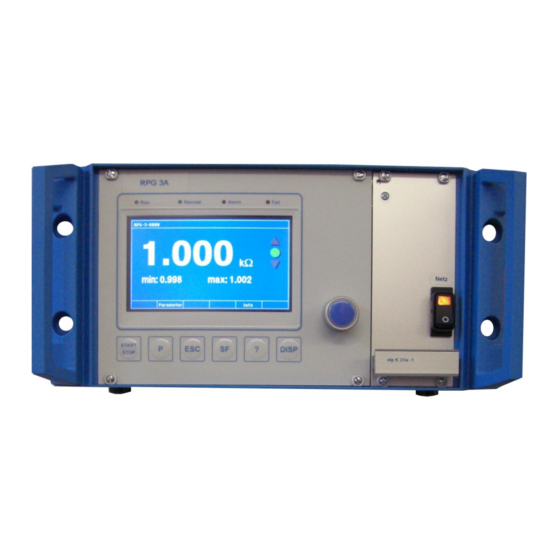

IBT RPG 3 A Bedienungsanleitung
Inhaltsverzeichnis

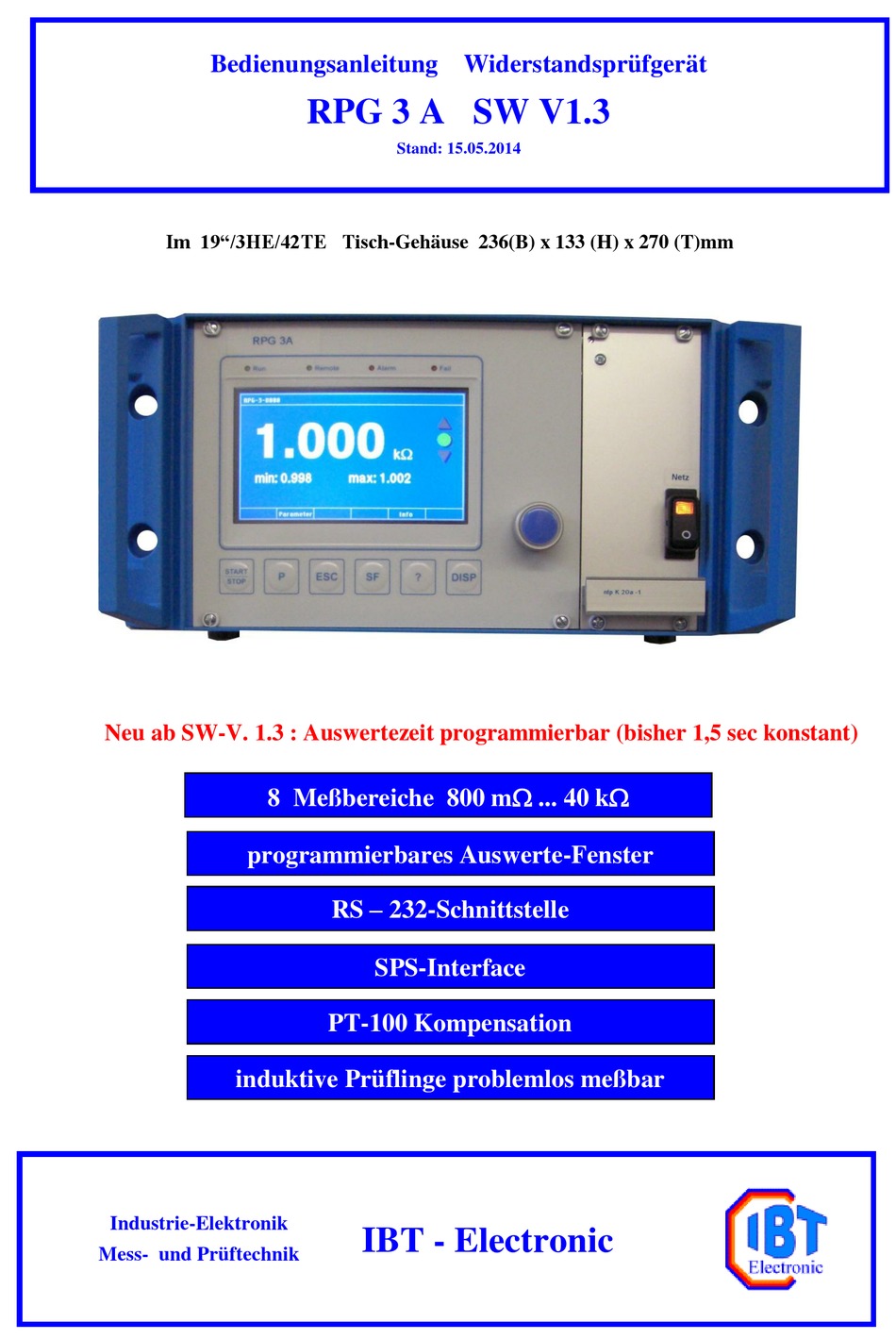

Bedienungsanleitung Widerstandsprüfgerät
RPG 3 A SW V1.3
Stand: 15.05.2014
Im 19"/3HE/42TE Tisch-Gehäuse 236(B) x 133 (H) x 270 (T)mm
Neu ab SW-V. 1.3 : Auswertezeit programmierbar (bisher 1,5 sec konstant)
8 Meßbereiche 800 m ... 40 k
programmierbares Auswerte-Fenster
RS – 232-Schnittstelle
SPS-Interface
PT-100 Kompensation
induktive Prüflinge problemlos meßbar
Industrie-Elektronik
IBT - Electronic
Mess- und Prüftechnik
Inhaltsverzeichnis
Inhaltszusammenfassung für IBT RPG 3 A
- Seite 1 Bedienungsanleitung Widerstandsprüfgerät RPG 3 A SW V1.3 Stand: 15.05.2014 Im 19“/3HE/42TE Tisch-Gehäuse 236(B) x 133 (H) x 270 (T)mm Neu ab SW-V. 1.3 : Auswertezeit programmierbar (bisher 1,5 sec konstant) 8 Meßbereiche 800 m ... 40 k programmierbares Auswerte-Fenster RS – 232-Schnittstelle...
-
Seite 2: Inhaltsverzeichnis
Bedienungssanleitung RPG - 3 : Widerstands - Prüfgerät Inhaltsverzeichnis Seite WARN - UND GEFAHRENHINWEISE ......................4 WICHTIGE BETRIEBSHINWEISE ........................5 ................................. 5 ETZKABEL ................................5 RDUNG ................................. 5 CHIRMUNG ............................5 EßBEREICHSWAHL SW-V 1.3 ..................... 5 UNKTIONALITÄT AB ERSION FRONTANSICHT /BEDIENFUNKTIONEN ....................6 RÜCKANSICHT / ANSCHLÜSSE ........................ - Seite 3 Handhabung und Bedienung voraus. Das Personal für die Installation, Wartung und Bedienung dieses Gerätes muß mit dem Inhalt dieses Handbuches vertraut sein. Beachten Sie besonders den Abschnitt „Warn- und Gefahrenhinweise“. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 3 von 24 RPG-3A-bda-06...
-
Seite 4: Warn - Und Gefahrenhinweise
Profilschienen aufgeclipst. Bei Beschädigung oder Verlust müssen diese unbedingt wieder ersetzt werden. Im Gerät treten Spannungen von bis zu 250V ac auf. Reparaturen dürfen nur von ausdrücklich autorisierten Fachbetrieben durchgeführt werden. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 4 von 24 RPG-3A-bda-06... -
Seite 5: Wichtige Betriebshinweise
Je nach Anschlußort des Netzkabels, können über dieses auch Störungen eingekoppelt werden. festgelegt und Beim RPG 2 wird auf Grund des Wertes für den oberen Grenzwert der Meßbereich automatisch bleibt fest eingestellt, bis ein neuer oberer Grenzwert übertragen wird. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 5 von 24 RPG-3A-bda-06... -
Seite 6: Frontansicht /Bedienfunktionen
Nur diejenigen Tasten sind gerade aktiv, bei denn im Display ein Funktionstext erscheint (hier: P := Parameter, ? := Info) Programmier- Anwahl und Programmierung von Parametern, Meßbereichen ... Drehknopf Display Farb-TFT-LCD Netzschalter Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 6 von 24 RPG-3A-bda-06... -
Seite 7: Rückansicht / Anschlüsse
Parallel zu Anschlußbuchse (Nr. 5) Prüflingsanschluß Parallel zu Schraubklemmstecker (Nr. 3) PT100-Anschluß 5-pol. DIN-Buchse mit Verschraubung RS-232-Adress- Für RS-232-Interface Codiertaster RS-232-Anschluß Per Nullmodemkabel mit COM-Schnittstelle des PC verbinden Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 7 von 24 RPG-3A-bda-06... -
Seite 8: Funktionsbeschreibung
+ Meß - Anschluß PT100 - Meß - Anschluß PT100 - Strom - Anschluß PT100 hier evtl. Schirm des Meßkabels anschliessen Schraubklemmstecker auf der Geräte-Rückseite DIN-Stecker auf der Geräte-Rückseite Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 8 von 24 RPG-3A-bda-06... -
Seite 9: Meßprinzip
0,25 A 0,125 A 0,05 A 5 mA k 0,5 mA k k 0,1 mA Tabelle 1: max. Zuleitungswiderstände Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 9 von 24 RPG-3A-bda-06... -
Seite 10: Meßwert - Verarbeitung
Die Auswertezeit legt fest, wie lange der Widerstands-Meßwert stabil innerhalb des Auswerte- fensters liegen muß, bis eine GUT-Meldung (Relaiskontakt, SPS-Ausgang) erzeugt wird. Die Auswertezeit kann zwischen 1msec und 2000 msec eingestellt werden. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 10 von 24 RPG-3A-bda-06... -
Seite 11: Programmierbare Parameter
Grenzwerte für die Auswertung einstellen Zusätzliche Auswertezeit einstellen Zur Übertragung einer neuen SW-Version LB? := Leitungsbruch ? (wird bei Meßwerten nahe 0 Ohm, also auch bei fehlendem Prüfling angezeigt Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 11 von 24 RPG-3A-bda-06... -
Seite 12: Anzeigen
D-87767 Niederrieden Tel. 08335 / 9116 Anzeigen 1. Bedienebene : Meßwertanzeige, Grenzwertanzeige, Auswerteergebnis 2. Bedienebene : Parameter änder,speichern, Infos anzeigen 3. Bedienebene : Parameter ändern 4. Bedienebene Infos Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 12 von 24 RPG-3A-bda-06... -
Seite 13: Kalibrierung
+24 V falls Fehler aufgetreten ist E (DE1) z. Zt. ohne Funktion Digitaleingänge E (DE2) z. Zt. ohne Funktion E (DE3) z. Zt. ohne Funktion E (DE4) z. Zt. ohne Funktion Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 13 von 24 RPG-3A-bda-06... -
Seite 14: Leds
Rechte Hälfte bleibt frei BGT-84li (ebenfalls 42TE := 214 mm) Gerät ist in Remote-Betrieb, d. h. Eingaben über den Dreh-/Programmierknopf sind nicht möglich Wird für Einstellungen nach Einschalten des Gerätes verwendet Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 14 von 24 RPG-3A-bda-06... -
Seite 15: Pt 100 Temperaturkompensation
Mit dem Kommando „T0R“ kann die Temperatur seriell ausgelesen werden. Werden mehr als 286 ° gesendet, so ist kein PT100-Fühler angeschlossen. 1/255 := 0,0039 := Temperatur-Koeffizient für Kupfer Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 15 von 24 RPG-3A-bda-06... -
Seite 16: Rs-232-Betrieb
Geräteadresse 0 ist beim RPG 3 (im Gegensatz zum RPG 2) nicht gültig. Zeichencodierung Die seriellen Telegramme sind ASCII-codiert. Zeichen Hex-Wert Dezimalwert [ACK] [CR] [NAK] [CAN] 0..9 $30..$39 48..57 A..Z $41..$5A 65..90 a..z $61..$7A 97..122 Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 16 von 24 RPG-3A-bda-06... -
Seite 17: Zahlenformat
der Befehl nicht verstanden wurde die angegebene Zahl ungültige Zeichen enthält die angegebene Zahl zu viele Ziffern enthält der Wert, der eingestellt werden soll, außerhalb der Grenzwerte liegt Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 17 von 24 RPG-3A-bda-06... -
Seite 18: Befehl Verstanden
ACK = $06 - Kennzeichen, dass der Befehl verstanden wurde. = $23 – Kennzeichnet den Beginn des Telegramms. Die eigene Geräteadresse als ascii Zeichen. zeichenkette Die angeforderte Gerätekennung = $0D – Kennzeichnet das Ende des Telegramms. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 18 von 24 RPG-3A-bda-06... -
Seite 19: Befehle
S1R - Statusabfrage Befehl S1R Fragt den Betriebszustand ab. Statusbits: Bit 0-7: reserviert Bit 8: Speicherfehler Bit 9: Kalibrierfehler Bit 10-15: reserviert Beispiel Befehl: #1S1R[CR] Antwort: [ACK]#1S1R0100[CR] Speicherfehler Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 19 von 24 RPG-3A-bda-06... -
Seite 20: Meßbereich Einstellen
Alle Parameter können durch Angabe von zwei Befehlszeichen und dem Zeichen „R“ gelesen werden. Siehe „Befehlsübersicht“. Beispiel Befehl: #1H1R[CR] Oberen Grenzwert anfordern Antwort: [ACK]#1H1R5.5[CR] Oberer Grenzwert 5,5 Ohm Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 20 von 24 RPG-3A-bda-06... -
Seite 21: Befehlsübersicht
#1R1R[CR] Antwort: [ACK]#1R1ROVR[CR] -> Meßbereich überschritten bzw. kein Prüfling angeschlossen Befehl: #1H1W2000[CR] -> oberer Grenzwert 2 kOhm Antwort: [ACK] Befehl: #1T0R[CR] Antwort: [ACK]#1T0R14.9[CR] -> aktuelle PT100-Temperatur := 14,9°C Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 21 von 24 RPG-3A-bda-06... -
Seite 22: Steckerbelegung
+ Meß-Strom - Anschluß zu Prüfling + Meßspannungs - Anschluß von Prüfling - Meßspannungs - Anschluß von Prüfling - Meß-Strom - Anschluß zu Prüfling Schirm (PE) 18 ...20 z. Zt. nicht belegt Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 22 von 24 RPG-3A-bda-06... -
Seite 23: Prüflings - Anschluss 2 (Binder - Buchse)
RS-232-Anschluß (SUB-D 9-pol.) Klemme Signal Funktion 1,7,8,9 Nicht belegt RxD-Signal (für Sendesignal TxD von PC) TxD-Signal (Sendesignal zu RxD von PC) RS-232-Massebezug Standard PC- COM-Schnittstellenbelegung (Pins zum Anschlusß eines Nullmodem-Kabels) Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 23 von 24 RPG-3A-bda-06... -
Seite 24: Technische Daten
Baugruppenträger 19" 3 HE/84 TE 450/498 (B) x 133 (H) x 290/350 (T) mm ca. 4 kg Gewicht Die angegebenen Daten dienen allein der Produktbeschreibung (typische Werte) und sind nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen. Technische Änderungen bleiben vorbehalten. Stand: 15.05.2014 tu Bedienungsanleitung RPG 3 A Seite 24 von 24 RPG-3A-bda-06...
