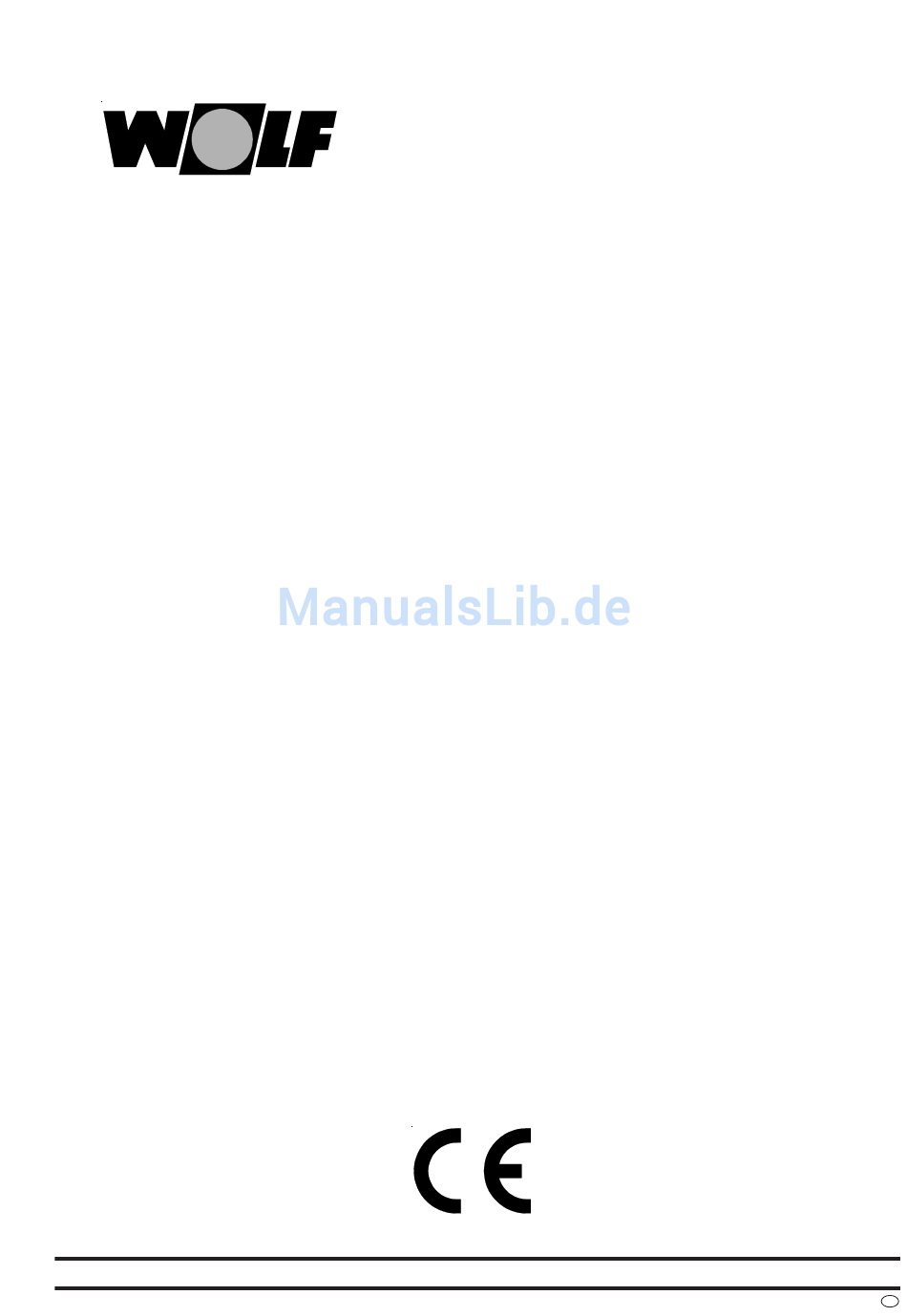

- Seite 1 Montageanleitung Wandhängender Speicher-Wassererwärmer SW-70 für Gasheizthermen und Gasbrennwert-Heizthermen Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 44 705 07/00 TV...
-
Seite 2: Normen Und Vorschriften
Normen und Vorschriften Speicher-Wassererwärmer Typ SW-70 aus Stahl St 37-2 mit Doppelschichtemaillierung für den Anschluß an Gasheizthermen. Anschlüsse und Reinigungsöffnung auf der Speicherunterseite. Korrosionsschutz von Behälterinnenwand und Heizschlange nach DIN 4753 Teil 3 durch Doppelschicht-Emaillierung und Magnesium-Schutzanode. Bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar. Speicher-Wassererwärmer SW-70 Normen und Vorschriften Bei der Montage des Speicher-Wassererwärmers sind folgende Vorschriften zu... -
Seite 3: Technische Daten / Vorschriften
Technische Daten / Vorschriften Technische Daten Speichertyp SW-70 Unteransicht Inhalt Ltr. Vorlauf Speicherdauerleistung (80/60 - 10/45 °C) kW - Ltr./h 27 - 665 Bereitschaftswärmeaufwand bei 60 °C kWh/24h Leistungskennzahl Anschlüsse Kaltwasser Warmwasser Speichervorlauf Speicherrücklauf Rücklauf Zul. Betriebsüberdruck Speicherwasser Zul. Betriebsüberdruck Heizwasser Max. -
Seite 4: Montage
- Pfeil auf der Montageschablone SW-70 auf Höhe der Bohrungen "Geräteaufhängung standard" der Montageschablone GB/GG/GU bringen - Bohrungen für die Speicheraufhängung gemäß Montageschablone anzeichnen - Bei Unterputzinstallation mit Anschlußset Sicherheitsgruppe mit oder ohne Druck- minderer (Wolf -Zubehör), zusätzlich die Anschlüsse für Kaltwasser, Warmwasser und Siphon anzeichnen - Dübellöcher bohren Montage... - Seite 5 Anschlüsse / Anschlußschema Anschlüsse Speicher-Wassererwärmer Unterseite Speicher-Wassererwärmer Schutzanode Revisionsöffnung Tauchhülse mit Speicherfühler Speichervorlauf Speicherrücklauf Kaltwasser Warmwasser Entlüftung Heizschlange Anschlußschema Warmwasser Anschluß Speicher- Speicherrücklauf Dreiwege- vorlauf Umschalt- Kaltwasser ventil Anschluß Speicherfühler nach DIN 1988 Kaltwasseranschluß (blauer Stecker)
- Seite 6 Anschluß Montagebeispiel: Wolf-Gasheiztherme mit neben- hängendem Speicher-Wasserer- wärmer SW-70 Verrohrung durch original Wolf- Anschlußset und Sicherheitsgruppe Der Speicher-Wassererwärmer SW-70 ist werkseitig mit einem Speicherfühler aus- Anschluß Speicherfühler gerüstet. Der Speicherfühler befindet sich in der Tauchhülse unten am Speicher- Wassererwärmer, das Fühlerkabel liegt aufgerollt unter dem Verkleidungsdeckel unten am SW-70.
- Seite 7 Verrohrung Für den Über-/Unterputz-Anschluß von Kaltwasser und Warmwasser am Speicher- Kaltwasser / Warmwasser Wassererwärmer ist das entsprechende Wolf-Zubehör Sicherheitsgruppe mit Druck- minderer oder Sicherheitsgruppe ohne Druckminderer zu verwenden. Die Anschlüsse sind durch Symbole und farblich gekennzeichnet: Kaltwasser - blau, Warmwasser - rot.
- Seite 8 Inbetriebnahme und Wartung Einstellung der Speicherladezeiten Bei Verwendung des digitalen Regelungszubehörs DRT, DWT oder DWTM für die Wolf- Gasheizthermen läßt sich über die 2-Kanal-Schaltuhr die Speicherladezeit für den Speicher-Wassererwärmer SW-70 einstellen. Die Ladezeiten sind über das Tages- / Wochenprogramm frei programmierbar. Die Programmierung der Speicherladezeiten ist in der Bedienungsanleitung der Regelung beschrieben.
