SPECIFICACIONES
Tipo de transductor
Condensador (electreto polarizado)

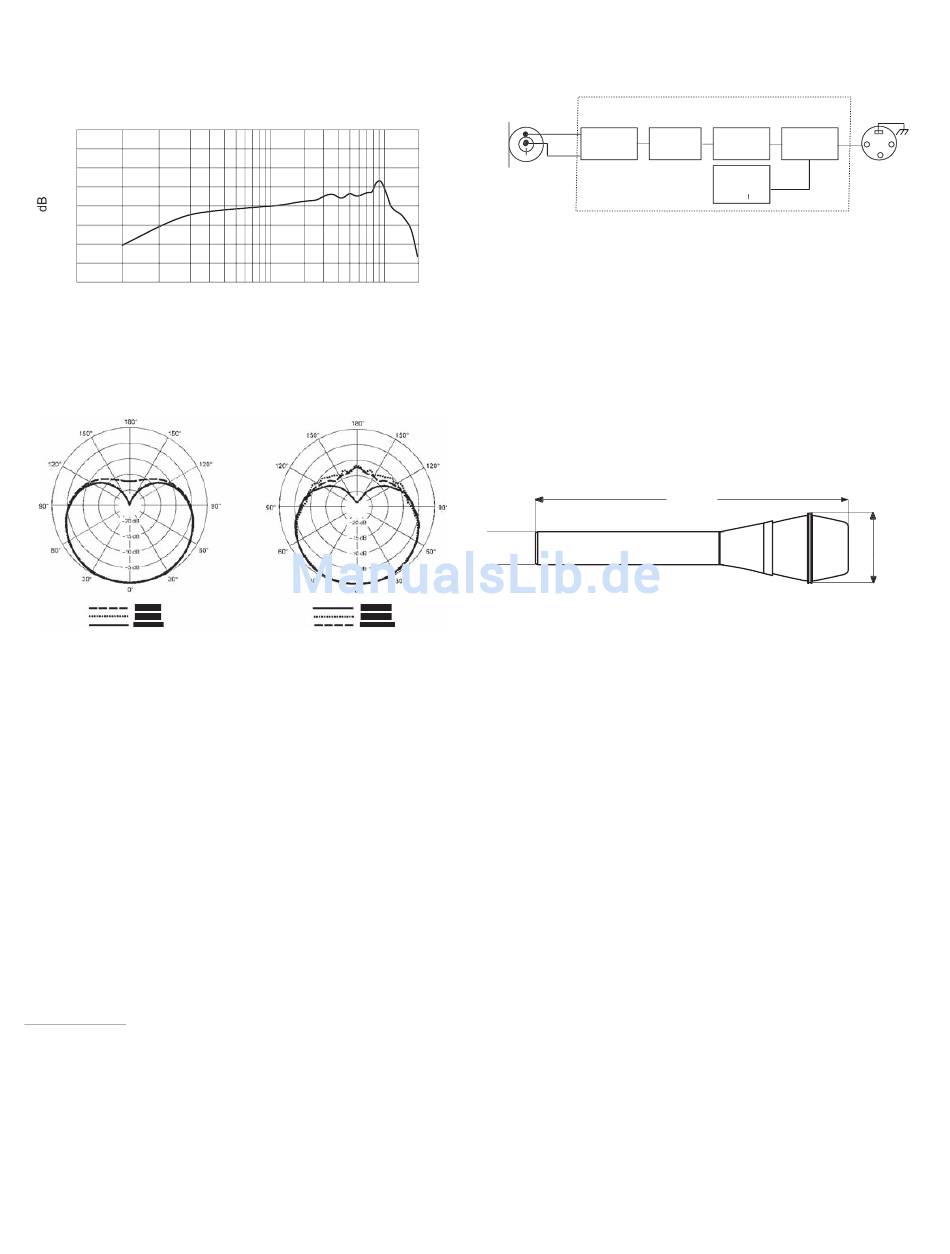

Respuesta de frecuencia
50 a 18.000 Hz (Vea la Figura 2)
+10
0
–10
29
20 50 100
RESPUESTA DE FRECUENCIA TIPICA
Patrón polar
Cardioide (vea la Figura 3)
250 Hz
500 Hz
1000 Hz 1000 Hz
PATRON POLAR DE CAPTACION TIPICO
Impedancia de salida
150 Ohmios a 1 kHz
Impedancia de carga mínima recomendada: 600 Ohmios
Sensibilidad (a 1000 Hz)
Voltaje de circuito abierto . . . . . . . . . . –50 dBV/Pa (3,15 mV)
Nivel de limitación de salida
Carga de 1000 Ohmios a 1000 Hz . . . . . . . . . +3 dBV (1,41 V)
SPL máx. (a 1000 Hz)
1000 Ω de carga (1% THD). . . . . . . . . . . . . . . . . . . . . . .147 dB
Ruido inherente
23 dB típico, ponderación A
Rango dinámico (1000 Ω)
124 dB (SPL máximo a nivel de ruido con ponderación A)
Relación señal/ruido
71 dB a SPL de 94 dB (IEC 651)*
* La relación señal/ruido es la diferencia entre 94 dB SPL y el SPL
equivalente del ruido inherente con ponderación A.
3 4 5 6 7 8 9 2 3 4 5 6 7 8 9
1000 10000
Hz
FIGURA 2
2500 Hz
6400 Hz
10000 Hz 10000 Hz
FIGURA 3
(1 Pa = 94 dB SPL)
Polaridad
Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 con respecto a la clavija 3 del co-
nector de salida. Vea la Figura 4.
CAPSULA DE
CONDENSA-
DOR (DE
ELECTRETO)
NEGRO
CONVERTIDOR
IMPEDANCIA FET
VERDE
DIAGRAMA EN BLOQUES DE SM86
Alimentación
Alimentación Phantom requerida 11 a 52 VCC, positivo en las
20000 clavijas 2 y 3
Consumo de corriente . . . . . . . . . . . . . . . . . . . . . . . . . . .5,2 mA
Conector
Conector de audio de tres clavijas profesional (tipo XLR)
Estuche
Acero con acabado en esmalte gris oscuro con rejilla de acero
plateada con acabado mate
Dimensiones
Vea la Figura 5
24 mm
(.95 in.)
Peso neto
Neto: 278 g (9,8 oz)
Condiciones ambientales
Funcionamiento: –18° a 60°C (0° a 135°F) (humedad relativa
<90%)
Almacenamiento: –29° a 74°C (–20° a 165°F) (humedad relativa
<80%)
CERTIFICACIONES
Califi ca para llevar la marca CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verifi cación y funcionamiento es-
tablecidos en la norma europea EN55103 (1996), partes 1 y 2,
para zonas residenciales (E1) y zonas de industria ligera (E2).

ACCESORIOS SUMINISTRADOS

Gancho para micrófono resistente a roturas . . . . . . . . . . . . A25D
Bolsa para micrófono . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26A13
Adaptador de roscas de 5/8 a 3/8 pulg . . . . . . . . . . . . . 31A1856

ACCESORIOS OPCIONALES

Fuente de alimentación Phantom . . . . . . . . . . . . . . . . . . . . . PS1A
Montaje amortiguado Shock Stopper. . . . . . . . . . . A55M, A55HM
Paravientos Popper Stopper A85WS
Cable de 7,6 m (25 pies) . . . . . . . . . . . . . . . . . . . . . . . . . . . C25F
REPUESTOS
Conjunto de malla y rejilla . . . . . . . . . . . . . . . . . . . . . . . RPM226
Cápsula y soporte amortiguado . . . . . . . . . . . . . . . . . . . . RPM112
Amplifi cador de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . RPM410
8
FILTRO DE
AMPLIFICADOR
RESPUESTA
DE
CLASSE A
DE BAJA
FET FET FET
DISCRETO
FREQUENCIA
PROTECTOR
CONTRA
INVERSION
DE VOLTAJE LT LTAJE
FIGURA 4
183 mm
(7.2 in.)
DIMENSIONES TOTALES
FIGURA 5
2 1
FILTRO
DE RFI
3
49 mm
(1.92 in.)
