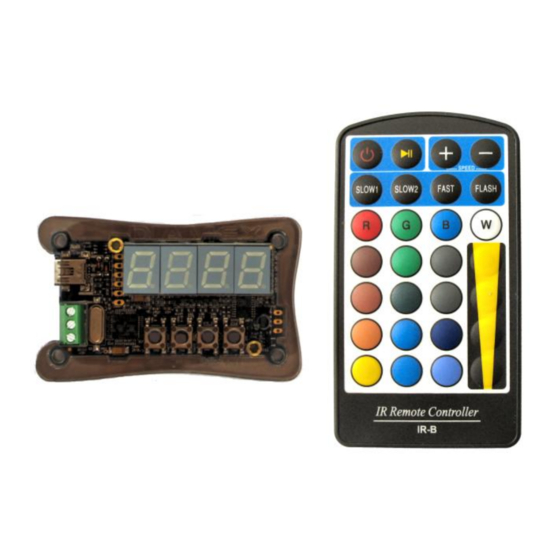

DIAMEX LED-CONTROLLER-L (Rev. 2)
Effekt-Controller und TPM2-Player für LED-Stripes mit Fernbedienung
FUNKTIONEN
Der LED-Controller-L2 erzeugt verschiedene statische
oder dynamische Effekte und gibt diese an ange-
schlossenen LED-Stripes oder Einzel-Leuchtdioden
vom Typ WS2812 (RGB), SK6812 (RGBW) oder kom-
patibel aus. Über Tasten am Gerät und das 4-stellige 7-
Segment-Display können Effekte ausgewählt und Ein-
stellungen
geändert
Fernbedienung können alle Funktionen auch drahtlos
gesteuert werden. Ein Zufallsmodus mit einstellbarer
Zeitdauer wählt wahlweise statische, dynamische oder
alle Effektsequenzen aus dem fest integrierten Effekt-
speicher aus. Über den USB-Anschluss kann der LED-Controller-L2 auch Effekte direkt vom PC aus abspie-
len. Hierzu kann jedes Programm benutzt werden, das Daten im TPM2-Format über die serielle Schnittstelle
ausgibt (z.B. JINX oder Glediator).
Technische Daten:
Anschluß für LEDs oder Stripes mit WS2812 (RGB), SK6812 (RGBW) oder kompatiblen Leuchtdioden
Maximale Anzahl: 512 Leuchtdioden
USB 2.0 Anschluß, virtueller COM-Port
Serielle Daten im TPM2-Format (Jinx, Glediator)
4-stelliges 7-Segment-Display zur Anzeige der Funktionen
4 Tasten zur Bedienung
Infrarot-Fernbedienung zur drahtlosen Auswahl der Effekte
Steuerung durch leistungsstarkem 32-Bit ARM-Cortex-M4 Mikrocontroller
Update des Bios über USB möglich
Stromversorgung über USB oder den 5V-LED-Anschluß
Stromaufnahme bei 5V max. 100mA
Seite 1
werden.
Mit
der
Infrarot-
Rev. 01/17
