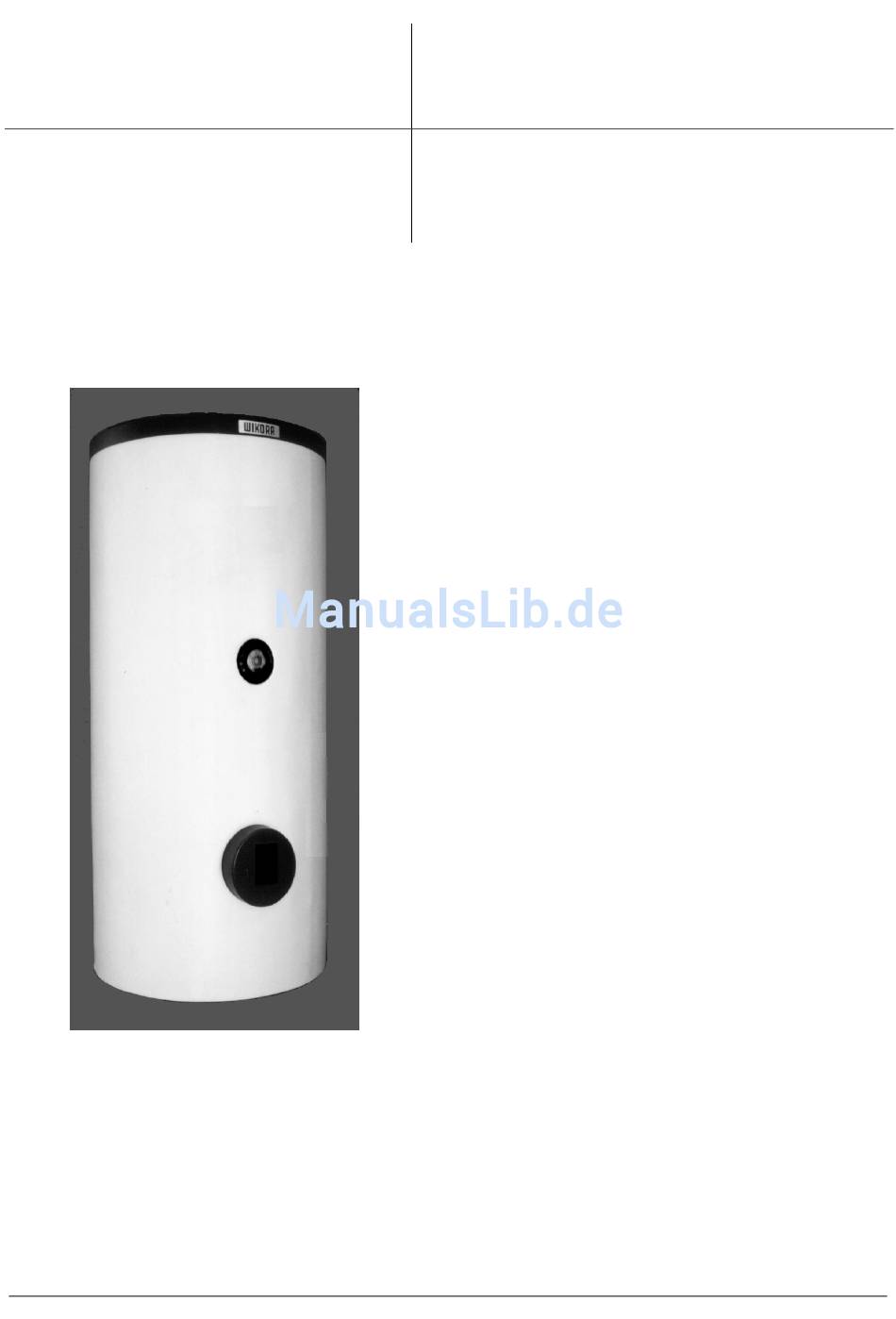

Installationsanleitung
Bedienungsanleitung
Änderungen und Irrtum vorbehalten.
Wir bitten diese Vorschrift dem Kunden zur Aufbewahrung zu übergeben.
Brauchwasserspeicher
indirekt beheizt
VISTRON 1000 F.ERM ÖKO PLUS
Installation, Einstellung, Umstellung und
Ersteinbetriebnahme darf nur von einem
Installateur erfolgen.
Werksgarantie kann nur bei Installation durch
einen anerkannten Fachhandwerksbetrieb, der
für die Beachtung bestehender Normen und
Installationsvorschriften ver-antwortlich ist,
gewährt werden.
Für Schäden, die durch Nicht-beachtung dieser
Installationsanleitung entstehen, können wir
leider keine Haftung übernehmen.
Die einwandfreie Funktion ist nur dann
gewährleistet, wenn diese Vorschrift
eingehalten wird.
Das Gerät ist einmal im Jahr vom Fachmann zu
warten, davon unabhängig sind auftretende
Mängel umgehend beheben zu lassen.
Änderungen und Irrtum vorbehalten.
Wir bitten diese Vorschrift dem Kunden zur
Aufbewahrung zu übergeben.
Ausgabe Oktober 07

Werbung

loading

Inhaltszusammenfassung für elco VISTRON 1000 F.ERM ÖKO PLUS

  • Seite 1 Installationsanleitung Brauchwasserspeicher Bedienungsanleitung indirekt beheizt VISTRON 1000 F.ERM ÖKO PLUS Installation, Einstellung, Umstellung und Ersteinbetriebnahme darf nur von einem Installateur erfolgen. Werksgarantie kann nur bei Installation durch einen anerkannten Fachhandwerksbetrieb, der für die Beachtung bestehender Normen und Installationsvorschriften ver-antwortlich ist, gewährt werden.
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Allgemeines ................................2 1.1 Wirkungsweise ..............................2 1.2 Aufstellung................................2 2 Anschlüsse und Abmessungen ..........................3 3 Technische Daten..............................4 4 Installation..................................4 4.1 Allgemein ................................4 4.2 Brauchwasserinstallation ............................4 4.3 Zirkulationsleitung ...............................5 4.4 Heizwasseranschluß............................5 4.5 Speicherregelung ..............................5 5 Inbetriebnahme................................5 5.1 Einbauanleitung Fremdstromanode........................5 6 Bedienung..................................6 7 Pflege und Wartung ..............................6 8 Gewährleistung................................6 1 Allgemeines...
  • Seite 3: Anschlüsse Und Abmessungen

    2 Anschlüsse und Abmessungen ØD Entl./FA Ød ZIRK Fühler- klemm- leiste Anschlüsse: Warmwasser-Abgang G 1 ½ Kaltwasser-Zulauf G 1 ½ Zirkulationsanschluss Rp 3/4 Zirk. Heizungsvoraluf Rp 5/4 Heizungsrücklauf Rp 5/4 Entlüftung / Fremdstromanode G 5/4 Entl./FA Reinigungsflansch NW 200 E.-Hz. Muffe für Elektro-Heizeinsatz Rp 1 ½...
  • Seite 4: Technische Daten

    3 Technische Daten Typenbezeichnung VISTRON 1000F.ERM ÖKO PLUS Inhalt [Liter] 1000 Max. zul. Temperatur BW [°C] Max. zul. Überdruck BW [bar] Max. zul. Temperatur HZ [°C] Max. zul. Überdruck HZ [bar] Heizfläche [m²] Heizwasserbedarf [m³/h] Max. Heizflächenleistung [kW] Leistungskennzahl n. DIN 4708 [NL] Dauerleistung 80-45-10 [l/h(kW)]...
  • Seite 5: Zirkulationsleitung

    Ist der Netzdruck größer als zulässig, so muss dieser mit Hilfe eines Druckminderers auf den zulässigen Wert reduziert werden. Die Reihenfolge der einzelnen Armaturen ist aus dem Anschlußschema zu entnehmen. Zirkulationsleitung Durch eine Zirkulationsleitung entstehen in der Regel hohe Bereitschaftsverluste, deshalb sollte eine Zirkulationsleitung nur bei einem verzweigten Warmwassernetz oder entfernt liegenden Zapfstellen unter Ver- wendung einer zeitgesteuerten Zirkulationspumpe vorgesehen werden.
  • Seite 6: Bedienung

    Achtung! Bitte unbedingt beachten: Bitte nur das Orginal-Anschlusskabel verwenden und nicht verlängern. Beim Vertauschen der Kabelanschlüsse entseht durch Polaritätsumkehr Korrosionsgefahr! Bei Bedarf 220-V Steckdose nahe zum Speicher verlegen. Funktionshinweise: • Die Fremdstromanode tritt erst bei wassergefülltem Speicher in Funktion. • Die grüne Kontrollampe zeigt an, dass Schutzstrom eingespeist wird.
