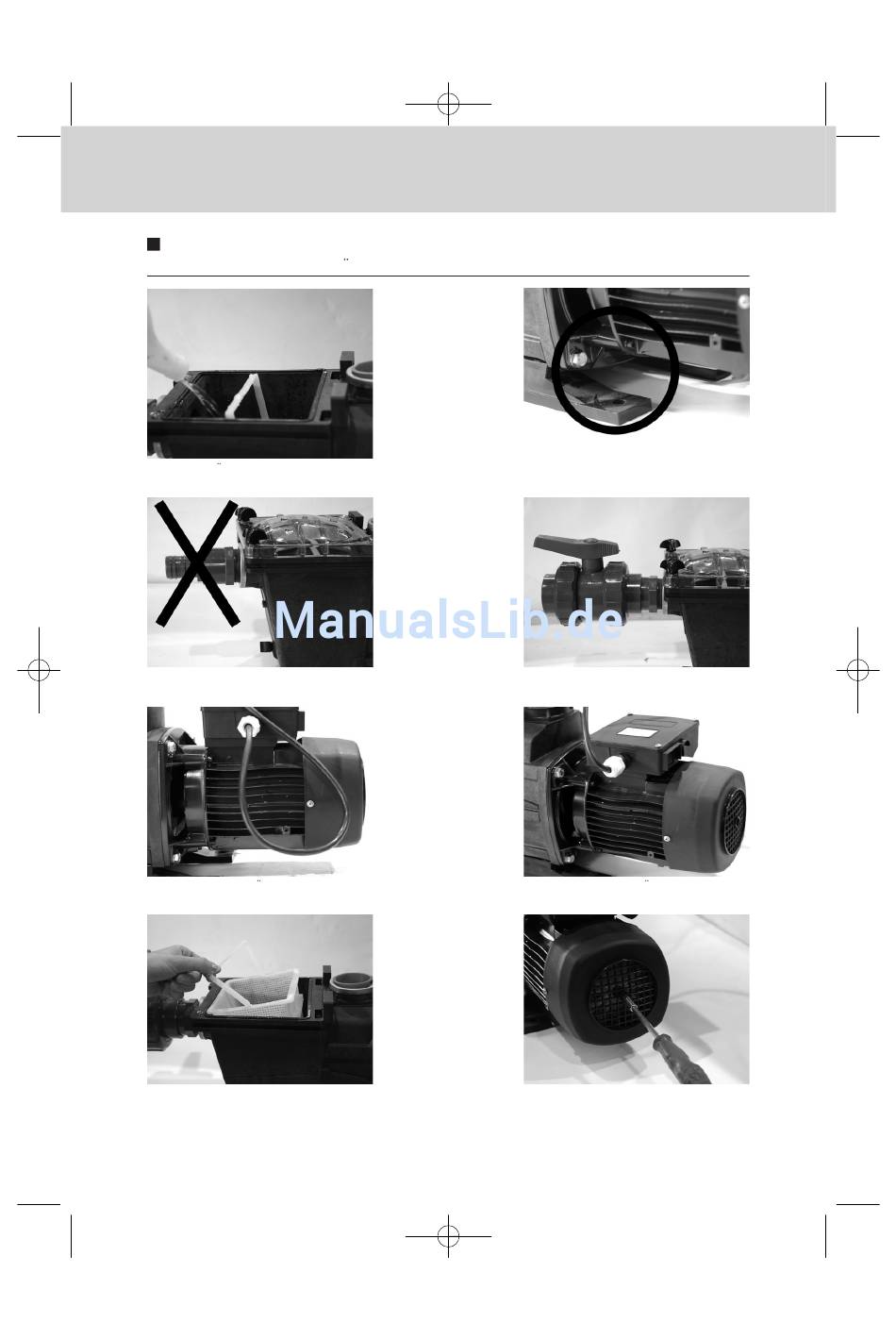

Betriebs- und Wartungshandbuch ND
Was Sie bei der Inbetriebnahme und beim Betrieb Ihrer Schwimmbadpumpe
unbedingt beachten mussen:
Vollständige Befullung der Pumpe (ansonsten Gefahr
des Trockenlaufs GEWÄHRLEISTUNGSVERLUST!!!)
Keine Reduzierung der Saug- und Druckleitung
Achten Sie auf die Kabelstellung um möglicher Wassereintritt in den Anschlusskasten zu verhindern
RICHTIG! Wassereintritt uber Anschlusskabel wird
verhindert
Tägliche Reinigung des Filterkorbes!
DIE PUMPE IST IN EINEM GUT BELÜFTETEN RAUM ODER VOR WITTERUNGSEINFLÜS-
ERSETZT NICHT DIE BEILIEGENDE BETRIEBSANLEITUNG!!!
16:46
Página 20
SEN GESCHÜTZT AUFZUBAUEN!
Regelmäßige Kontrolle auf Dichtheit! (Bei undich-
ter Gleitringdichtung schwere Folgeschäden!)
Betrieb nur bei geöffneten Kugelhähnen
FALSCH! Wasser gelangt uber das Kabel in den
Anschlusskasten
Vor Inbetriebnahme und längerem Stillstand die
Achse durch den Lüfter drehen um Gleitringdich-
tungsperre zu verhindern.
