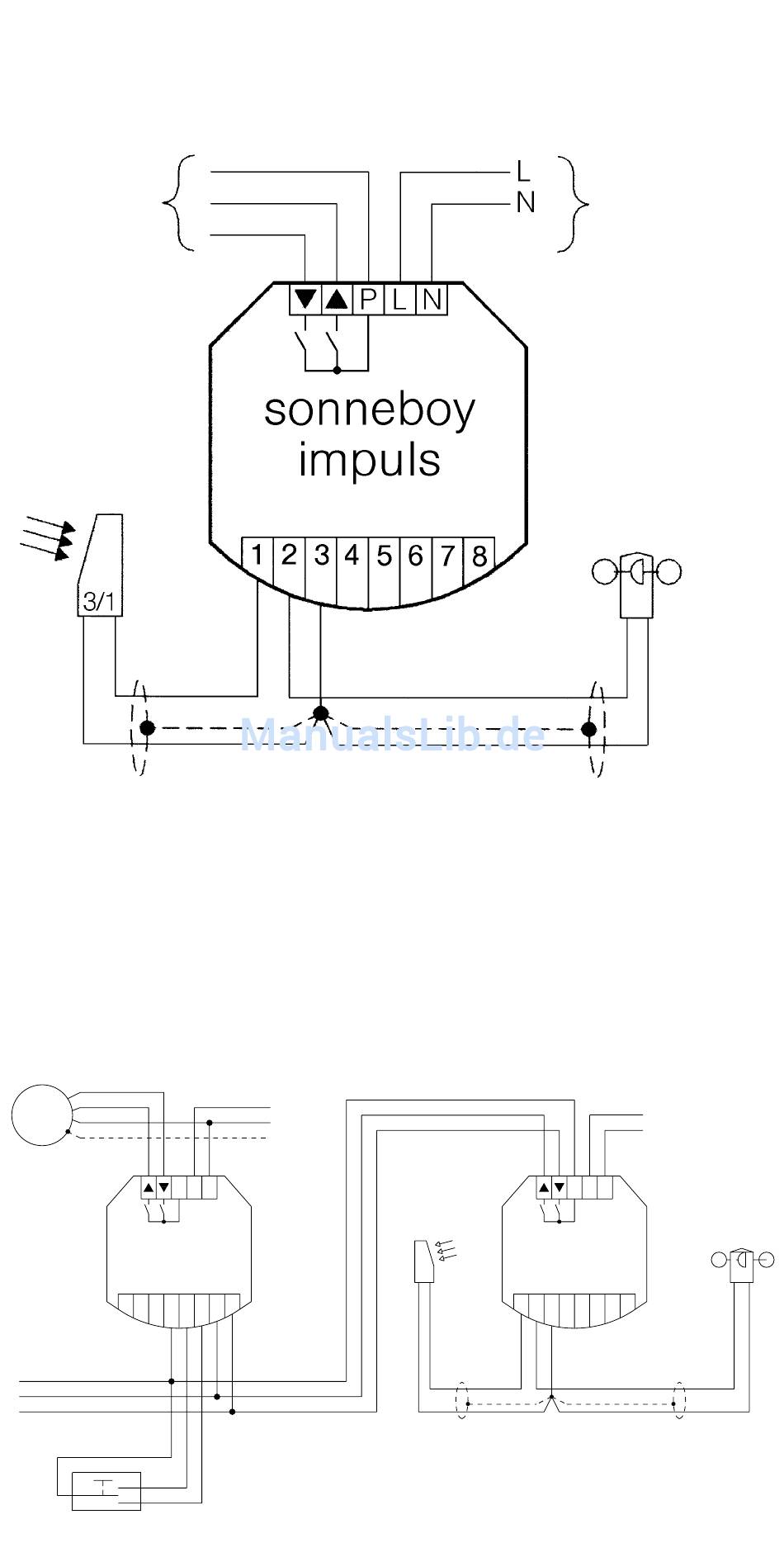

Schaltplan
Keinen Motor direkt anschließen !
Ausgang zu
weiteren
Steuerungen
Lichtauf-
nehmer
Achtung: Beim Anschluss des Lichtaufnehmers unbedingt die Pola-
rität beachten.
Bei Drehrichtungsumschaltung und im Tippbetrieb ziehen
kurzzeitig beide Relais an (Stoppbefehl bei elero WKS). Bei
Anschluss an Fremdsteuerungen beachten.
Anschluss an WKS-Steuerung
Ab
Auf
M
blau
1~
ge/gr
WKS-MSG
1
2
3
Jalousietaster
Achtung:
Klemmen 1–8 Niederspannung
rot
weiß
Nicht unter Spannung anschließen!
Netz
L
N
PE
P L
N
4
5
6
7
8
schwarz
weiß
Lichtauf-
nehmer
sonneboy
impuls
3/1
1
2
3
rot
weiß
Netz
230 V/50 Hz
Wind-
wächter
Netz
L
}
230V/50Hz
N
P
L N
4
5
6
7
8
schwarz
weiß
Wind-
wächter
7
