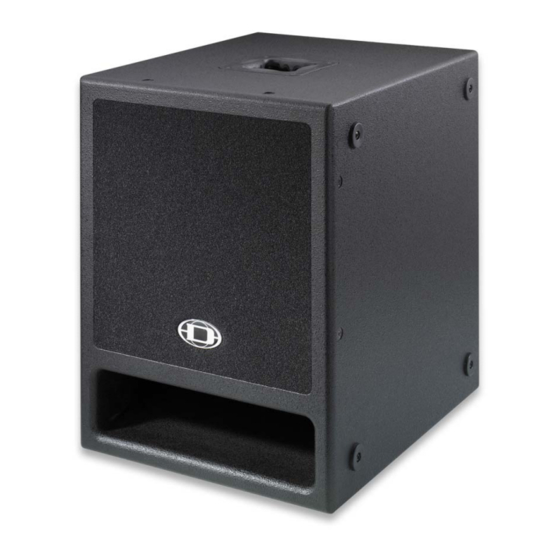

- Seite 1 PowerSub 315 1000 WATTS POWERED SUBWOOFER 2x500 WATTS SATELLITE SPEAKER OUTPUTS Owner‘s Manual | Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE ....... WICHTIGE SERVICEHINWEISE ....... BESCHREIBUNG ....... AUSPACKEN & GARANTIE ....... QUICK START ....... BEDIENELEMENTE ....... LEFT INPUT / RIGHT INPUT ....... LEFT THRU, RIGHT THRU ....... CLIP LED / SIGNAL LED ....... X-OVER / SUB LEVEL ....... LEFT / RIGHT SPEAKER OUTPUT ....... -
Seite 3: Wichtige Sicherheitshinweise
Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren örtlichen Händler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegennahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk... -
Seite 4: Beschreibung
DYNACORD LM 8-2 oder F150 ist mit dem umschaltbaren X-Over problemlos möglich. Insgesamt können an den PowerSub 315 bis zu vier 8 Ohm Satellitenboxen und bis zu zwei zusätzliche passive 8 Ohm Subwoofer, z.B. DYNACORD SUB 115 angeschlossen werden. -
Seite 5: Quickstart
Der blaue PowerCon Stecker wird hierzu in die blaue ‚Mains In‘ Buchse gesteckt und durch Drehung verriegelt. Mit dem roten ‚Power On‘ Schalter setzen Sie den PowerSub 315 in Betrieb. Schliessen Sie nun ein Mikrofon an den 1. Eingangskanal Ihres Mischpultes, z.B. CMS 1000 an. -
Seite 6: Bedienelemente
Diese Buchsen sind mit den zugehörigen XLR Ein- gangsbuchsen direkt parallel verbunden und zum “Weiterschleifen” der Eingangssignale gedacht. Ein weiterer PowerSub 315 kann beispielsweise direkt von diesen Buchsen aus angesteuert werden. Die CLIP LED zeigt beim Aufl euchten an, daß der interne Leistungsverstärker aktuell im Grenzbereich... -
Seite 7: X-Over / Sub Level
Für Topteile mit 15“ Lautsprechern bietet die 80Hz Position häufi g klangliche Vorteile. SUB LEVEL Mit diesem Regler stellen Sie die Lautstärke des PowerSub 315 ein. Der Einstellbereich erstreckt sich dabei von -∞dB bis +10dB mit 0dB in Mit- telstellung. -
Seite 8: Power / Mains In
POWER Netzschalter zum Ein- und Ausschalten des Gerätes. Der Netzschalter ist beleuchtet, wenn der PowerSub 315 eingeschaltet ist. Sollte der Schalter nach dem Einschalten nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt und verriegelt ist. Ist dies der Fall und trotzdem keine Funktion vorhanden, kontaktieren Sie bitte ihren Fachhändler. - Seite 9 Notes...
-
Seite 10: Setup Example
CONTENTS IMPORTANT SAFETY INSTRUCTIONS ....... IMPORTANT SERVICE INSTRUCTIONS ....... DESCRIPTION ....... UNPACKING & WARRANTY ....... QUICK START ....... CONTROLS ....... LEFT INPUT / RIGHT INPUT ....... LEFT THRU, RIGHT THRU ....... CLIP LED / SIGNAL LED ..........X-OVER / SUB LEVEL LEFT / RIGHT SPEAKER OUTPUT ....... -
Seite 11: Important Safety Instructions
WEEE, please contact your local distributor. We are committed to facilitate our own electronic-waste-management-system, for the free of charge return of all EVI Audio GmbH products: Telex, DYNACORD, Electro-Voice and RTS. Arrangements are made with the dealer where you purchased the equipment from, for the returning of all unusable equipment at no cost, to the factory in Straubing, for environmental protective disposal. -
Seite 12: Description
(e.g. DYNACORD LM 8-2 or F150) or to any other suitable speaker system. The PowerSub 315 offers connection for a total of up to four 8 ohms satellite speakers and up to two additional passive 8 ohms subwoofers (e.g. DYNACORD SUB 115). -
Seite 13: Quickstart
Have fun using your PowerSub 315 satellite system! To power off the system please proceed as follows: fi rst switch off the PowerSub 315 and then the mixer. This avoids interfering power-off noise. Note: DYNACORD CMS mixers do not output any... -
Seite 14: Controls
Connectors connected in parallel to the corresponding XLR-type inputs allowing the easy carrying through of input signals and providing the opportunity to directly connect an additional PowerSub 315 via these sockets. CLIP LED indicates when lit that the internal power amp is actually driven at its limits. -
Seite 15: X-Over / Sub Level
80Hz position mostly provides improved sound. SUB LEVEL This control sets the volume of the PowerSub 315 in a setting range between -∞dB to +10dB, while 0dB marks the center position. Always adjust the PowerSub 315’s output level as precise as possible and use the mixer’s bass controls for minor sound corrections only. -
Seite 16: Power / Mains In
CONTROLS AND INDICATORS POWER Mains switch to power ON/OFF the unit. The mains switch lights when the PowerSub 315 is powered on and operational. If, after power on, the switch does not light, make sure the mains cord is correctly plugged in and locked in place. If the cord is correctly connected and operation is still not possible, contact your dealer. -
Seite 17: Specifications / Technische Daten
Max. SPL 1m (calculated) 131 dB Frequency range (-10dB) 55 Hz - 320 Hz 32 Hz - 160 Hz (driven by PowerSub 315) Sub Transducer EVS15S (364 732) Dimensions W x H x D 464 x 601 x 660 mm... -
Seite 18: Block Diagram
BLOCK DIAGRAM... -
Seite 19: Setup Example
Musicians, Small Clubs D 12 D 12 Configurations : ACTIVE 2-WAY Cabinet Types : 2x D 12, 1x PowerSub 315, 1x Sub 115 Amplifiers : Controllers : Cables : 2x 4-pole long, 1x 4-pole short Accessories : 2x PCL 1500 Horizontal Coverage : 2x 80°... - Seite 20 Musicians, Mobile DJ´s D 12 D 12 Configurations : ACTIVE 2-WAY Cabinet Types : 2x D 12, 1x PowerSub 315, 2x Sub 115 Amplifiers : Controllers : Cables : 2x 4-pole long, 2x 4-pole short Accessories : 2x BS 50 Horizontal Coverage : 2x 80°...
- Seite 21 AUFBAUBEISPIELE / SETUP EXAMPLES D-LITE Musicians, Small Clubs D 12 D 12 Configurations : FULLRANGE Cabinet Types : 2x D 12, 2x Sub 115 Amplifiers : PowerMate 1000-2 Controllers : Cables : 2x 4-pole long, 2x 4-pole short Accessories : 2x PCL 1500 Horizontal Coverage : 2x 80°...
- Seite 22 NOTES...
- Seite 23 Hinweise gemäß EN 61000-3-2:2000, EN 61000-3-11:2000, EN 55103-1:1997. Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. Das Gerät unterliegt Sonderanschlussbedingungen. Das zuständige Elektrizitätsversorgungsunte rnehmen muß...
