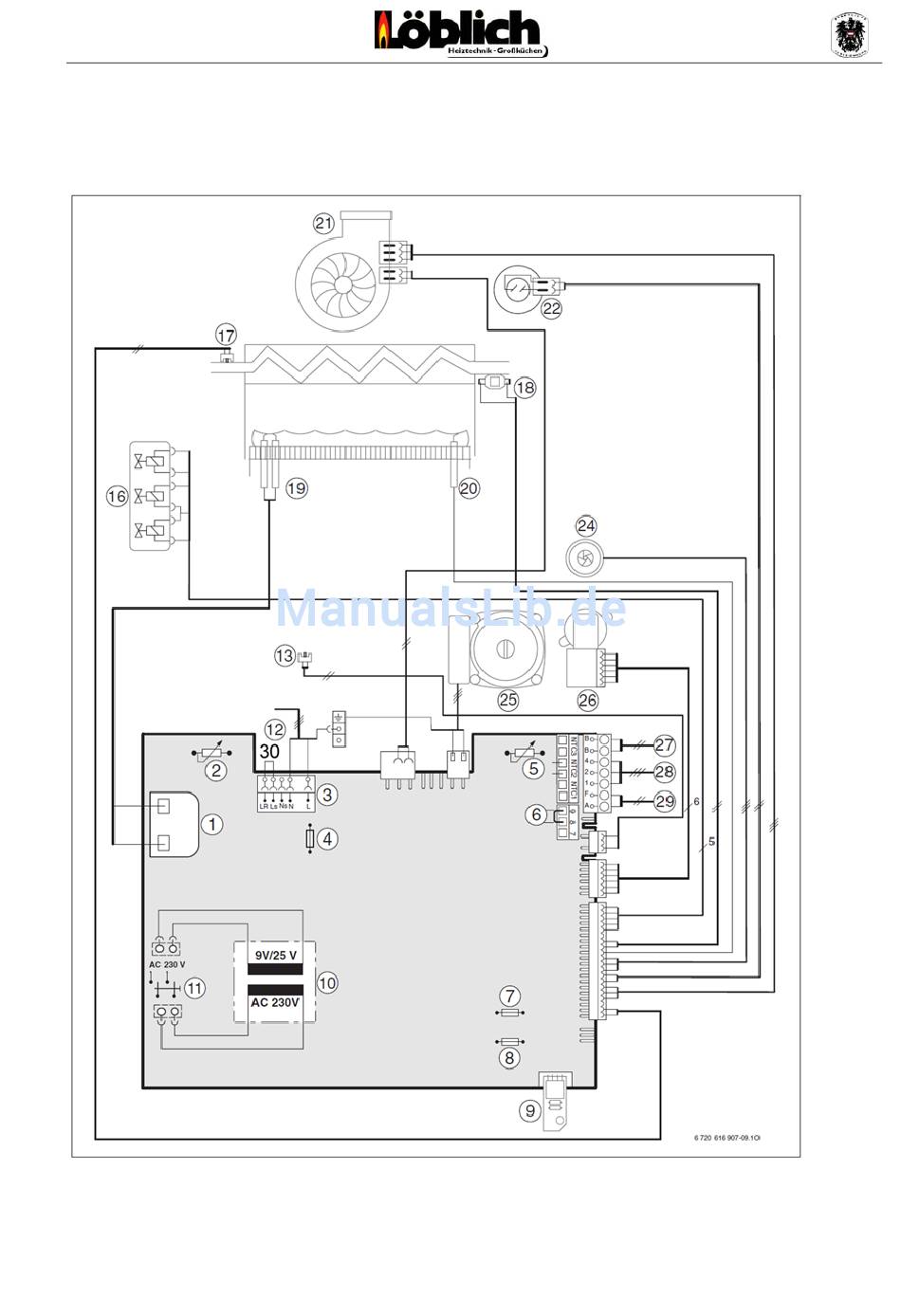

3.) Elektrik Schema
1.
Zündtrafo
2.
Temperaturwahl Heizungs VL
3.
230V Anschluß
4.
Sicherung 2,5A (230V)
5.
Temperaturwahl WW
6.
Anschluß Temp.fühler TB1 (24V)
7.
Sicherung 0,5 A (5V)
8.
Sicherung 1,6A (24V)
GVMR 6H
9.
Kreis Codierung
10.
Trafo
11.
Hauptschalter
12.
Anschlußkabel zum 230V Bereich
13.
Temp.Sonde WW
14.
x
15.
x
16.
Gasarmatur
17.
Sonde Heizungs VL
18.
Temp.begrenzer Wärmetauscher
19.
Zündelektrode
20.
Überwachungselektrode
21.
Gebläse Ventilator
22.
Pressostat
23.
x
24.
Fühler Turbine
Löblich & Co. Kessel- und Apparatebau KG
Favoritner Gewerbering 1, A-1100 Wien,
25.
Heizungspumpe
26.
3 Wege Ventil
27.
Anschluß BUS
28.
Anschluß Raumthermostat
29.
Anschluß Aussenfühler
30.
Anschluß
Raumthermostat
konventioneller Bauart
5/23
