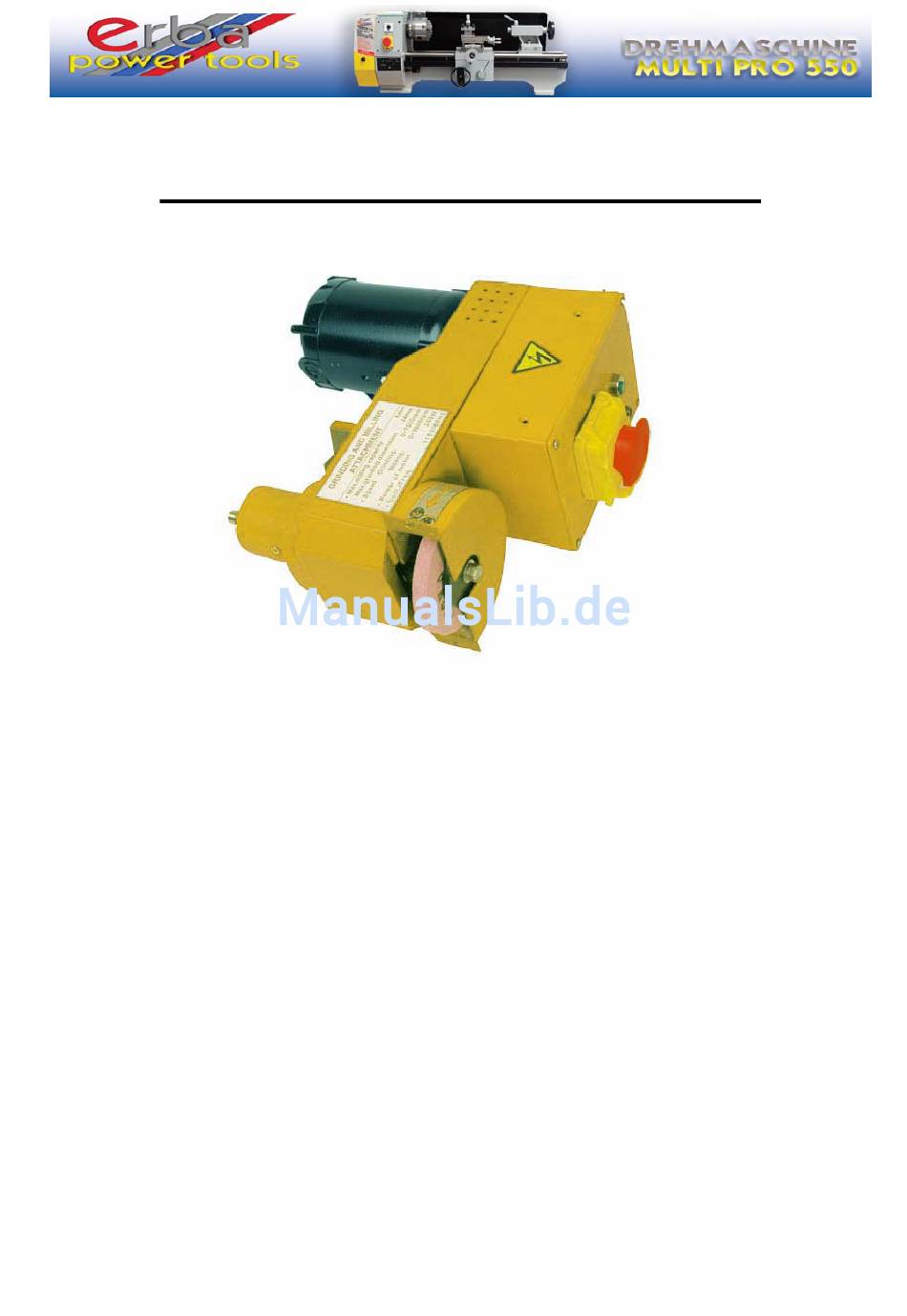

Anleitung Supportschleifmaschine
A) Hauptkennzeichen und Ausstattung

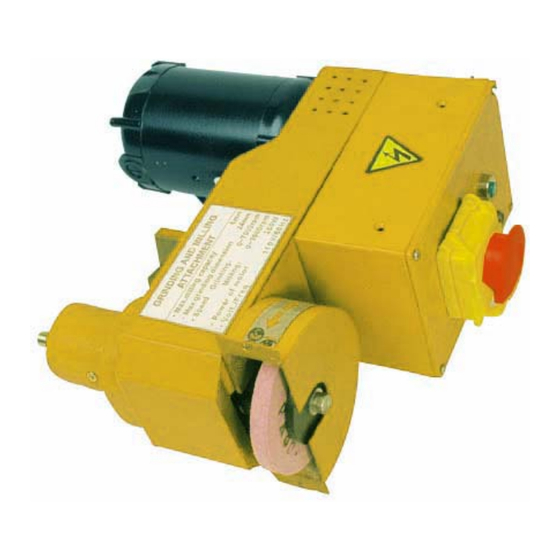

Die Schleif- und Fräsmaschine ist eine Mehrzweckmaschine, ausgelegt für Nutfräsen,
Lochbohren und Schleifen von runden Materialien.
Die Maschine wird am Stahlhalter der Drehbank befestigt. Sie gewährt durch die einfache
Konstruktion eine leichte Handhabung und einen sicheren Einsatz.
B) Technische Angaben
Max. Bohrbereich
Max. Fräsbereich
Max. Schleifbereich
Max. Schleiflänge
Dim. Schleifscheibe
Umdrehungen
Motor
Sicherung
Abmessungen
Nettogewicht
Spindelaufnahme
ERBA-WERKZEUGGROSSHANDELS GESMBH
A-1230 WIEN, TALPAGASSE 6
TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51
e-mail: service@erba.at
(für SCHLEIF-, BOHR- und FRÄSARBEITEN)
Schleifen
Fräsen
6mm
6mm
24mm Ø
240mm
80x20x10mm
0-7000 U/Min
0-3500 U/min
230V~50Hz 250W
2 Amp.
285x275x135mm
ca. 7 kg.
B10
SEITE 1
TECHNISCHER STAND 03/2006
Bedienungsanleitung SUPPORTSCHLEIFMASCHINE
Art.Nr.80200
Werbung
Verwandte Anleitungen für Erba MULTI PRO 550
Inhaltszusammenfassung für Erba MULTI PRO 550
- Seite 1 Sicherung 2 Amp. Abmessungen 285x275x135mm Nettogewicht ca. 7 kg. Spindelaufnahme ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 1 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51 e-mail: service@erba.at...
-
Seite 2: Allgemeine Sicherheitshinweise
Supportschleifmaschine fest auf dem Stahlhalter sitzt. 3) Kontrollieren Sie den ordnungsgemäßen Sitz der Schleifscheibe. 4) Beachten Sie bitte, dass die Supportschleifmaschine parallel zum Werksstück geführt wird. ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 2 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200... - Seite 3 Bohr- Fräsaufnahme der Supportschleifmaschine. 3) Beginnen Sie die Arbeit mit einer niedrigen Geschwindigkeit und steigern Sie diese nach Bedarf. 4) Sie können Ihre optimale Geschwindigkeit von 0-7000 U/min wählen. ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 3 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200...
-
Seite 4: Elektrischer Schaltplan
Drücken der Notaustaste muss, vor dem neuen Start der Maschine, der Kippschalter D, sowie der Geschwindig- keitssregler C, in die NULL-POSITION gebracht werden ! I) Elektrischer Schaltplan ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 4 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51 e-mail: service@erba.at... - Seite 5 Scheibe Schleifscheibenabdeckung Schraube M3x5 Schutzabdeckung f. Schleifsch. Sicherungsring Schutzabdeckung f. Spindel Spannrolle ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 5 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51...
-
Seite 6: Explosionszeichnung
J) EXPLOSIONSZEICHNUNG ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 6 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51 e-mail: service@erba.at... - Seite 7 Beilagscheibe Schutzabdeckung f. Schleifscheibe Sicherung Schraube M4x8 Schutzabdeckung f. Spindel M) GARANTIEKARTE ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 7 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51...
- Seite 8 ERBA-WERKZEUGGROSSHANDELS GESMBH SEITE 8 Bedienungsanleitung SUPPORTSCHLEIFMASCHINE A-1230 WIEN, TALPAGASSE 6 TECHNISCHER STAND 03/2006 Art.Nr.80200 TEL: +43 1 865 93 36 / 20, FAX: +43 1 865 12 51 e-mail: service@erba.at...
