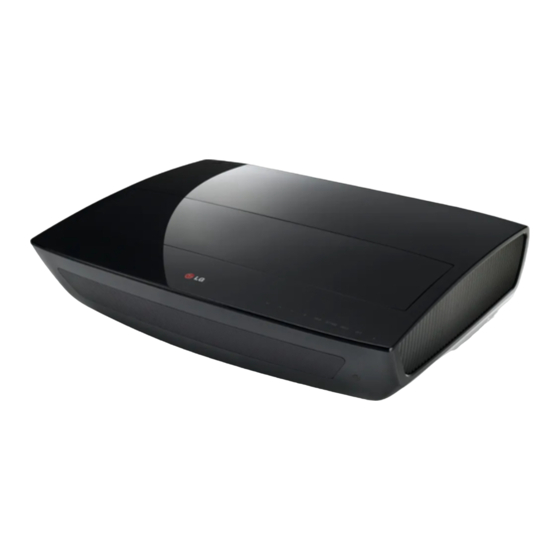

- Seite 1 BENUTZERHANDBUCH Laser-Display Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen aufmerksam durch. HECTO www.lg.com...
-
Seite 2: Lizenz
LIZENZ LIZENZ Hergestellt unter Lizenz von Dolby Laboratories. "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat, das von DivX, Inc. entwickelt wurde. Dies ist ein offiziell DivX-zertifiziertes Gerät, das DivX-Video abspielt. Besuchen Sie www.divx.com, um weitere Informationen und Software- Werkzeuge zu erhalten, mit denen Sie Ihre Dateien in DivX- Videos konvertieren können. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle und die unsachgemäße Nutzung des Laser-Displays. Hinweise zu Sicherheitsvorkehrungen werden in Form von „ACHTUNG“ und „VORSICHT“ gemäß den folgenden Punkten erteilt. WARNUNG: Nichteinhaltung der Anweisungen kann zu schweren Verletzungen und sogar zum Tod führen. -
Seite 4: Innenraum-Aufstellung
SICHERHEITSHINWEISE Lesen Sie diese Sicherheitshinweise. Regen ausgesetzt ist, sodass das Bewahren Sie diese Sicherheitshinweise Produkt feucht werden würde. gut auf. - Es besteht Brand- oder Befolgen Sie alle Warnhinweise. Stromschlaggefahr. Halten Sie sich an alle Anweisungen. • Achten Sie darauf, dass weder Tischdecken noch Vorhänge die Innenraum-Aufstellung Belüftungsöffnungen verdecken. -
Seite 5: Ein/Aus
SICHERHEITSHINWEISE Ein/Aus VORSICHT • Stellen Sie das Gerät nicht am Rand WARNUNG eines Tisches oder Regals auf. • Das Erdungskabel muss - Es könnte herabfallen und zu angeschlossen werden. Verletzungen von Personen oder Produktfehlfunktionen führen. - Schließen Sie das Erdungskabel an, um Beschädigungen des Verwenden Sie einen Schrank Produkts oder einen Stromschlag... -
Seite 6: Während Des Betriebs
Bewahren Sie Batterien außerhalb Stromschlägen. der Reichweite von Kindern auf. • Verwenden Sie nur das offizielle - Wenn ein Kind eine Batterie Stromkabel, welches von LG verschluckt, konsultieren Sie Electronics, Inc. bereitgestellt wird. umgehend einen Arzt. Verwenden Sie keine anderen •... - Seite 7 SICHERHEITSHINWEISE • Vermeiden Sie bei eingeschaltetem VORSICHT bzw. gerade erst ausgeschaltetem • Stellen oder legen Sie keine Produkt das Berühren der schweren Gegenstände auf das Lüftungsöffnungen, da sie dann sehr Produkt. heiß sind. - Sie können herunterfallen und • Im Fall von freigesetztem Gas schwere Verletzungen verursachen.
-
Seite 8: Reinigung
SICHERHEITSHINWEISE Reinigung • Blockieren Sie das vom Objektiv des Produkts ausgestrahlte Licht nicht mit einem Buch oder einer WARNUNG Abdeckung. Eine längere Belastung • Sprühen Sie beim Reinigen kein durch das Licht kann dazu führen, Wasser direkt auf das Produkt. dass das Objekt schmilzt oder Lassen Sie kein Wasser in das verbrennt und möglicherweise einen... -
Seite 9: Sonstiges
Beschädigung zu Bränden oder • Nur ein qualifizierter Techniker darf Explosionen führen. das Produkt demontieren oder • Benutzen Sie immer von LG Änderungen am Gerät vornehmen. Electronics genehmigte und Wenden Sie sich zur Inspektion, zertifizierte Akkus. Andernfalls Einstellung oder Reparatur an besteht Brand- und Explosionsgefahr. -
Seite 10: Augenschutzsensor
SICHERHEITSHINWEISE Augenschutzsensor Laser WARNUNG WARNUNG • Stecken Sie kein scharfes Objekt in • Dieses Produkt enthält ein den Sensor. Lasermodul. Der Projektor darf Hierdurch kann der Sensor nicht demontiert werden, und es beschädigt und eine Fehlfunktion dürfen daran keine Änderungen verursacht werden. - Seite 11 SICHERHEITSHINWEISE Laser-Display-Standard: Die Kennzeichnung dieses Laser- Laserprodukt der Klasse 2 Displays befindet sich an der Oberseite Wellenlänge: 446 nm des Produkts. Wellenquelle: ca. 0,2 mW Lichtausgabe: < 24,5 mW Kennzeichnung des Laser-Displays Strahlungswinkel: 66° Integrierter Laserstandard: Lasermodul der Klasse 4 Wellenlänge: 435 nm - 455 nm Lichtausgabe: ca.
-
Seite 12: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS LIZENZ EINRICHTEN DES LASER-DISPLAYS SICHERHEITSHINWEISE Einrichten des Laser-Displays - Innenraum-Aufstellung - Erste Einrichtung - Ein/Aus - Ansehen des Laser-Displays - Während des Betriebs Weitere Optionen - Reinigung - Verwenden der Anzeigegröße- - Sonstiges Funktion - Augenschutzsensor - Verwenden der Funktion „Ecken - Laser anpassen“... - Seite 13 INHALTSVERZEICHNIS SERIELLE KOMMUNIKATION Verwenden von SmartShare™ - Ansehen von Videos - Anzeigen von Fotos Verwenden der seriellen - Wiedergabe von Musik Kommunikation Verwenden von Magical Mirroring 48 Herstellen der seriellen Ausführen von Magical Mirroring Kommunikation - MirrorOp Sender Kommunikationsprotokoll BENUTZERKONFIGURATION WARTUNG Reinigung Menü...
-
Seite 14: Vorbereitung
VORBEREITUNG VORBEREITUNG Zubehör Überprüfen Sie das zum Lieferumfang gehörende Zubehör. Die Abbildungen können vom eigentlichen Produkt abweichen. Zubehör kann ohne vorherige Ankündigung geändert werden, um die Leistung des Produkts zu verbessern. Neues Zubehör kann ergänzt und altes entfernt werden. Fernbedienung Magic-Fernbedienung Benutzerhandbuch Zwei AAA-Batterien... -
Seite 15: Optionales Zubehör
Zubehör kann hinzugefügt werden. Videokabel Audiokabel HDMI-Kabel Kabel für den PC- Kabel zum Anschließen Glasfaserkabel Audioeingang externer Geräte Deckenhalterung (AJ-CB100) Im Lieferumfang des Produkts enthaltenes Zubehör Dieses Zubehör ist beim Kauf im Lieferumfang enthalten. Hecto Laser-Display- Ez-Halterung Projektionsbildschirm (AJ-BB100) (SC100) -
Seite 16: Teile Und Komponenten
VORBEREITUNG Teile und Komponenten Vorderseite * Das Laser-Display wurde unter Verwendung hochpräziser Technologie gefertigt. Dennoch erscheinen auf der Projektionsfläche möglicherweise permanent kleine schwarze und/oder helle Punkte (rot, blau, grün). Dies ist keine Fehlfunktion, sondern ein durch das Herstellungsverfahren bedingter, normaler Effekt. * Blendeffekte durch Deckenlicht hängen von der Lichtintensität in einem Raum und der Entfernung zwischen Produkt und Decke ab. -
Seite 17: Rückseite
VORBEREITUNG Rückseite ❹ ❺ ❻ ❼ ❽ ❾ ❸ ❷ ❶ RS-232C IN ❿ ⓫ Component IN-Anschluss ❶ TRIGGER (12 V)-Anschluss ❷ Schließen Sie an diesen Anschluss ein externes Gerät an (z. B. Rollbildschirm). USB IN1-Anschluss ❸ ❹ H/P OUT-Anschluss AV IN-Anschluss ❺... -
Seite 18: Statusanzeige
VORBEREITUNG Statusanzeige Betriebs-/Statusanzeige Betriebs-/ Standby-Modus (ausgeschaltet) Statusanzeige Red (Rot) Standby-Modus White (Weiß) Warm-Standby (Standby-Modus) Weiß (Helligkeit ändert Das Laser-Display wird gerade ein- oder sich langsam.) ausgeschaltet. In Betrieb Rot (blinkend) Warnung: Temperatur zu hoch Rot (blinkend) + Violett Das Laser-Display wurde aufgrund der einmal (blinkend) hohen Temperatur ausgeschaltet. -
Seite 19: Installieren
VORBEREITUNG Installieren Hinweise zum Aufstellen des • Stellen Sie das Produkt nicht in einer Projektors heißen oder feuchten Umgebung auf. • Stellen Sie den Projektor in einer gut - Stellen Sie das Produkt nicht in belüfteten Umgebung auf. einer heißen, kalten oder feuchten - Um zu verhindern, dass sich das Innere Umgebung auf. -
Seite 20: Projektionsabstand Nach Anzeigeformat
VORBEREITUNG Projektionsabstand nach Anzeigeformat Stellen Sie das Laser-Display auf eine stabile, ebene Fläche neben den Computer oder neben der Audio/Video-Quelle. Stellen Sie das Laser-Display in geeigneter Entfernung vom Bildschirm auf. Der Abstand zwischen dem Laser-Display und Projektionsfläche ist maßgeblich für die tatsächliche Bildgröße. -
Seite 21: Kensington-Sicherheitssystem
VORBEREITUNG Kensington-Sicherheitssystem • Dieses Laser-Display ist mit einem Kensington Security Standard-Anschluss zum Schutz vor Diebstahl ausgestattet. Schließen Sie ein Kensington-Sicherheitskabel wie unten abgebildet an. • Weitere Informationen zur Installation und Bedienung finden Sie im Benutzerhandbuch zum Kensington-Sicherheitssystem. • Das Kensington-Sicherheitssystem ist optionales Zubehör. •... -
Seite 22: Fernbedienung
Fernbedienung Fernbedienung Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung, und setzen Sie die im Batteriefach angegebenen Batterien mit den Polen in die richtige Richtung ein. Verwenden Sie zwei neue Batterien des gleichen Typs (1,5 V-AAA). VORSICHT • Verwenden Sie keine neue Batterie zusammen mit einer gebrauchten Batterie. Ein/Aus Schalten Sie das Laser-Display ein oder aus. - Seite 23 Fernbedienung SETTINGS (Einstellungen) Zeigt das Menü „Einstellungen“ an oder schließt dieses. AUTO Passt den PC-Bildeingang automatisch an. Q.MENU Ändert die Einstellungen ganz einfach. Tasten Nach oben/Nach unten/Nach links/Nach rechts Schaltet zwischen Menüfunktionen um. Zum Auswählen der aktuellen Einstellung und zum Speichern von Änderungen.
-
Seite 24: Magic-Fernbedienung
MAGIC-FERNBEDIENUNG MAGIC-FERNBEDIENUNG Wenn die Meldung für den niedrigen Batteriestand bei Verwendung des Laser-Displays angezeigt wird, tauschen Sie die Batterien aus. Wie in der Abbildung gezeigt, drücken Sie auf die Oberseite des Batteriefachs, und schieben Sie die Abdeckung nach unten. Setzen Sie die neuen und identischen Alkali-Batterien (1,5 V, AA) mit den Polen + und - in die richtige Richtung in die Fernbedienung ein. -
Seite 25: Koppeln Der Magic-Fernbedienung
MAGIC-FERNBEDIENUNG Koppeln der Magic-Fernbedienung Um die Magic-Fernbedienung zu verwenden, koppeln Sie diese zuerst mit dem Laser- Display. Koppeln Sie die Magic-Fernbedienung vor der Verwendung wie folgt: Schalten Sie das Laser-Display ein, und drücken Sie die Taste Rad (OK) in Richtung Laser-Display. Wenn die Kopplung abgeschlossen ist, wird eine entsprechende Meldung auf dem Bildschirm des Laser-Displays angezeigt. -
Seite 26: Einrichten Des Laser-Displays
Einrichten des Laser-Displays Einrichten des Laser-Displays Einrichten des Laser-Displays Erste Einrichtung Schließen Sie ordnungsgemäß das Netzkabel an. Warten Sie etwas, und drücken Sie dann die Taste Ein/Aus auf der Fernbedienung oder dem Bedienfeld. Wenn Sie das Laser-Display zum ersten Mal einschalten, wird der folgende Einrichtungsbildschirm angezeigt. - Seite 27 Einrichten des Laser-Displays...
-
Seite 28: Ansehen Des Laser-Displays
Einrichten des Laser-Displays Ansehen des Laser-Displays Drücken Sie im Standby-Modus die Taste Ein/Aus, um das Laser- Display einzuschalten. Drücken Sie die Taste INPUT (Eingang), um das gewünschte Eingangssignal zu wählen. Stellen Sie das Laser-Display während des Betriebs mit folgenden Tasten ein. Taste Beschreibung VOL -, +... -
Seite 29: Weitere Optionen
Einrichten des Laser-Displays Weitere Optionen - 4:3: Ändert das Format der Bilder entsprechend. Verwenden der Anzeigegröße- Funktion Sie können das Format des Bildes - Zoom: Zum Anpassen des Bildes anpassen, indem Sie auf RATIO durch Vergrößerung an die verfügbare (Format) drücken, während Sie das Breite der Projektionsfläche. -
Seite 30: Verwenden Der Funktion „Ecken Anpassen
Einrichten des Laser-Displays Verwenden der Funktion INPUT-Liste verwenden „Ecken anpassen“ INPUT-Liste verwenden Um zu verhindern, dass das Bild trapezförmig angezeigt wird, passt die Drücken Sie die Taste INPUT Funktion „Ecken anpassen“ die obere (Eingang), um den Bildschirm für die und untere Breite des Bilds an, wenn Signalquellenauswahl anzuzeigen. -
Seite 31: Simplink Verwenden
Einrichten des Laser-Displays SIMPLINK verwenden HINWEIS Mit SIMPLINK können Benutzer über die • Diese Funktion ist nur bei Geräten praktische Laser-Display-Fernbedienung mit dem SIMPLINK-Logo und das SIMPLINK-Menü mehrere ) verfügbar. Multimediageräte steuern und verwalten. • Vergewissern Sie sich, dass das externe Gerät das SIMPLINK-Logo Schließen Sie den HDMI-Ausgang trägt. -
Seite 32: Erläuterung Der Simplink-Funktionen
Einrichten des Laser-Displays Erläuterung der Menü Beschreibung Sync Power Ist in den SIMPLINK-Funktionen on (Sync SIMPLINK- Stromversorgung Einstellungen ein) die Funktion Menü Beschreibung „Automatisches Direct Play Die Inhalte des Ein-/Ausschalten“ (Direktwiedergabe) Multimediageräts aktiviert, wird werden ohne auch das weitere Schritte Laser-Display sofort auf dem eingeschaltet,... -
Seite 33: Verwenden Des Schnellmenüs
Einrichten des Laser-Displays Verwenden des Schnellmenüs Sie können häufig verwendete Menüs anpassen. Öffnen Sie die Schnellmenüs mit der Taste Q.MENU (Schnellmenü). Drücken Sie die Taste oder , um ein Menü auszuwählen, und drücken Sie OK. Menü Beschreibung Format Passt die Bildgröße an. Bildmodus Ändert den Bildmodus. -
Seite 34: Netzwerkfunktionen
Netzwerkfunktionen Netzwerkfunktionen NETZWERK- Erweiterte Einstellungen für Netzwerkverbindung Einstellungen Sie werden in einer speziellen Um die intelligenten Funktionen zu Umgebung verwendet, z. B. einem Büro nutzen, muss eine kabelgebundene (wo feste IP-Adressen usw. verwendet oder kabellose Verbindung zum Internet werden). bestehen. Drücken Sie die Taste SETTINGS Besteht eine solche Verbindung, können (Einstellungen). -
Seite 35: Verbindung Mit Dem Kabellosen Netzwerk
Netzwerkfunktionen Verbindung mit dem kabellosen Netzwerk Sie können ein drahtloses Netzwerk mithilfe des integrierten drahtlosen Netzwerkmoduls wie unten gezeigt verwenden. Ein kabelloser Router muss zu diesem Zeitpunkt installiert und funktionstüchtig sein. Weitere Informationen zur Installation eines kabellosen Routers finden Sie im Benutzerhandbuch. -
Seite 36: Tipps Für Netzwerkeinstellungen
Das Modem entsprechenden Routers aktiviert ist daraufhin wieder funktionstüchtig. sein. Erkundigen Sie sich beim • LG Electronics ist weder für Hersteller des Routers, ob dieser Probleme mit der Internetverbindung drahtlose Verbindungen unterstützt. verantwortlich noch für Ausfälle, •... -
Seite 37: Verwenden Der Wi-Fi Screen Share-Funktion
Schaltet Wi-Fi Screen Share auf Programm aus ( Ein. (Wenn Sie diese Funktion nicht Die in der Nähe befindlichen verwenden möchten, schalten Sie LG Laser-Displays mit WiDi- sie aus.) Unterstützung werden gesucht. Wählen Sie das Laser-Display in Aktivieren Sie Wi-Fi Direct auf dem der Liste aus, und klicken Sie auf Gerät, mit dem eine Verbindung... -
Seite 38: Smartshare
SmartShare™ SmartShare™ Wenn Sie das USB- Speichergerät trennen möchten, gehen Sie wie folgt Vor der ersten vor: Verwendung Öffnen Sie die Schnellmenüs mit der Taste Q.MENU (Schnellmenü). Anschließen eines USB- Navigieren Sie mit der Taste Speichergeräts oder zum USB-Gerät, und drücken Sie die Taste OK. - Seite 39 SmartShare™ Tipps zur Verwendung von USB-Geräten Unterstützte Dateien für SmartShare™ • Ein USB-Gerät mit integriertem • Maximale Datenübertragungsrate: automatischen Erkennungsprogramm 20 Mbit/s (Megabit pro Sekunde) oder eigenem Treiber wird • Unterstützte externe möglicherweise nicht erkannt. Untertitelformate: • Einige USB-Geräte werden *.smi, *.srt, *.sub (MicroDVD, möglicherweise nicht unterstützt oder SubViewer 1.0/2.0), *.ass, *.ssa,...
-
Seite 40: Dlna Verbinden
SmartShare™ DLNA verbinden Anschließen von DLNA DMR (Digital Media Renderer) Mit Digital Living Network Alliance (DLNA) können Sie Videos, Musik Mit dem Windows 7- oder und Fotos genießen, die Sie auf Ihrem Windows 8-PC-Betriebssystem oder PC oder Server gespeichert haben, einem DLNA-zertifizierten Gerät (z. - Seite 41 SmartShare™ Anschließen von DLNA DMP (Digital Wenn DLNA nicht funktioniert • Wenn die DLNA-Option nicht Media Player) ordnungsgemäß funktioniert, überprüfen Wenn die PC-Anwendung SmartShare Sie Ihre Netzwerkeinstellungen. auf Ihrem PC installiert ist, können Sie • Um ein Video mit 1080 Pixel über DLNA Ihre Musik-/Video-/Foto-Dateien über anzusehen, ist ein Router erforderlich, der die 5-GHz-Frequenz verwendet.
-
Seite 42: Verwenden Von Smartshare
SmartShare™ Verwenden von SmartShare™ Drücken Sie die Taste USB auf der Fernbedienung. Sie können Fotos, Musik und Videos auf dem Laser-Display anzeigen, indem Sie ein USB- oder Heimnetzwerk (DLNA) verbinden. Alle Fotos, Musik und Videos auf dem mit dem Laser-Display verbundenen Gerät werden angezeigt. -
Seite 43: Ansehen Von Videos
SmartShare™ Ansehen von Videos In der Filmliste werden Filme angezeigt, die auf dem angeschlossenen USB- Gerät gespeichert sind. Tipps zur Wiedergabe von Videodateien • Einige Untertitel, die vom Benutzer erstellt wurden, funktionieren möglicherweise nicht korrekt. • Die Videodatei und die zugehörige Untertiteldatei müssen im selben Ordner gespeichert sein. - Seite 44 SmartShare™ Video-Codec Maximal unterstützte Auflösung: 1920 x 1080 bei 30p Endung Codec Video VC-1 Erweitertes Profil, VC-1 Einfaches Profil und Hauptprofil .asf .wmv AUDIO WMA Standard, WMA 9 Professional DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC, Video Motion Jpeg .divx .avi MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), AUDIO Dolby Digital, Dolby Digital Plus, LPCM, ADPCM, DTS...
-
Seite 45: Beschreibung
SmartShare™ Steuern der Videowiedergabe Sie können die Videowiedergabe mit den folgenden Tasten steuern. Option Liste Bildschirmanzeigen Beschreibung Zeigt die gerade wiedergegebene Position an. Verwenden Sie die Taste < oder >, um vor- oder zurückzugehen. Hält die Wiedergabe an und kehrt zurück zur Filmliste. Kehrt zur normalen Wiedergabe zurück. -
Seite 46: Anzeigen Von Fotos
SmartShare™ Anzeigen von Fotos Sie können sich die auf dem angeschlossenen Gerät gespeicherten Fotos ansehen. Unterstützte Fotodateitypen Dateiformat Bildschirmanzeigen Information SOF0: Baseline Unterstützte SOF1: Extend Sequential Dateitypen SOF2: Progressive Min. 64 x 64 (jpeg, jpg, jpe) Größe Max. Normales Modell: 15.360 (B) x 8.640 (H) Progressive: 1.920 (B) x 1.440 (H) Steuern der Fotowiedergabe Sie können die Videowiedergabe mit den folgenden Tasten steuern. -
Seite 47: Wiedergabe Von Musik
SmartShare™ Wiedergabe von Musik Sie können Audio-Dateien wiedergeben, die auf dem angeschlossenen Gerät gespeichert sind. Unterstützte Musikdateitypen Dateiformat Bildschirmanzeigen Information Bitrate 32 kbit/s bis 320 kbit/s Abtastfrequenz 16 kHz bis 48 kHz Unterstützung MPEG1, MPEG2, Layer2, Layer3 Steuern der Musikwiedergabe Sie können die Videowiedergabe mit den folgenden Tasten steuern. -
Seite 48: Verwenden Von Magical Mirroring
Um diese Funktion verwenden zu können, sollte MirrorOp Sender, eine Anwendung für PCs, auf dem Laptop (PC) des Benutzers installiert werden. Sie können das PC-Programm unter www.mirrorop.com/products_support/LG/ herunterladen. (Um MirrorOp Sender mit vollem Funktionsumfang zu erhalten, muss es gekauft werden.) - Seite 49 SmartShare™ Führen Sie nach dem Starten von Magical Mirroring das MirrorOp Sender- Programm auf dem PC folgendermaßen auf einem Standby-Bildschirm aus. Geben Sie in das IP-Feld für das Remote-Gerät von MirrorOp Sender die IP- Adresse ein, die der Host-IP-Adresse von Magical Mirroring entspricht, und drücken Sie „Verbinden“.
- Seite 50 SmartShare™ Wenn MirrorOp Sender normal verbunden ist, werden die verbundenen PCs in der Geräteliste von Magical Mirroring wie nachfolgend angegeben angezeigt. (Alle verbundenen PCs werden angezeigt.) Wenn MirrorOp Sender nicht ausgeführt wird, wird die Device List von Magical Mirroring folgendermaßen angezeigt. Überprüfen Sie die Netzwerkverbindung. Wählen Sie in der Device List einen gewünschten PC aus, indem Sie auf die Taste nach oben/nach unten und dann auf „OK“...
-
Seite 51: Mirrorop Sender
SmartShare™ MirrorOp Sender Ändern des MirrorOp-Modus Bewegen Sie die Taste an diese Position, um den Übertragungsmodus in den Anwendungsmodus zu ändern. Bewegen Sie die Taste an diese Position, um den Übertragungsmodus in den Filmmodus zu ändern. Modus Beschreibung Anwendungsmodus Wenn MirrorOp auf diesen Modus festgelegt ist, überträgt die Software Bilder mit höherer Qualität. - Seite 52 SmartShare™ Konfigurieren von MirrorOp - Search Host (Host-Gerät suchen) • Sucht nach Geräten, die im lokalen Netzwerk verfügbar sind. - Projection Quality (Projektionsqualität) • Wählen Sie diese Option aus, um die Bildqualität der Projektion zu ändern. Wenn die Netzwerkgeschwindigkeit hoch ist, wählen Sie „Bestes“ aus. Wählen Sie andernfalls „Normal“...
- Seite 53 SmartShare™ - TV Offset Compensation (TV-Versatzausgleich) • Stellt die Größe des auf das Laser-Display projizierten Bildschirms ein. Ändern Sie den horizontalen und vertikalen Versatz, und klicken Sie auf die Schaltfläche „Anwenden“. - Auto Power Management (Automatisches Ein-/Ausschalten) • Wählen Sie diese Option aus, wenn Sie die MirrorOp-Anwendung auf Ihrem Laptop ausführen.
-
Seite 54: Benutzerkonfiguration
Benutzerkonfiguration Benutzerkonfiguration MENÜ SETUP Drücken Sie die Taste SETTINGS (Einstellungen). Drücken Sie die Taste oder , um ein gewünschtes Element auszuwählen, und drücken Sie die Taste OK. Stellen Sie mit der Taste oder das gewünschte Element ein, und drücken Sie die Taste OK. Drücken Sie die Taste EXIT (Verlassen), wenn Sie fertig sind. -
Seite 55: Bildeinstellungen
Benutzerkonfi guration BILDEINSTELLUNGEN Drücken Sie die Taste SETTINGS BILD (Einstellungen). ︿ Verwenden Sie die Taste oder , um BILD • ꕊ Energie sparen: Mittel • Bild-modus: Lebhaft (Anwender) auszuwählen, und drücken Sie die Taste OK. • Kontrast 100 • Helligkeit Stellen Sie mit der Taste oder • Schärfe • Farbe... - Seite 56 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Bild Setzt die Optionen aller Modi auf die Werkseinstellungen zurück. zurücksetzen Format Passt die Bildgröße an. Bildassistent Durch Befolgen der Anweisungen und mithilfe der Fernbedienung können Sie die Bildqualität auf den jeweiligen technischen Standard optimieren, ohne teure Geräte zur Vorgabe von Mustern zu benutzen oder Hilfe von Spezialisten in Anspruch zu nehmen.
- Seite 57 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Gamma Legt die Tonwertkurve zwischen Video-Eingang und Ausgangssignal fest. Farbskala Wählt den angezeigten Farbbereich aus. Standard: Zeigt die Originalfarben des Eingangssignals unabhängig von den Anzeigefunktionen an. Breit: Legt die Verwendung des erweiterten Farbraums für die Anzeige fest. Verfügbare Optionen können je nach Signalquelle oder Videomodus usw.
- Seite 58 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Farbmanagement Zur Anpassung der Farben Rot/Grün/Blau/Gelb/Cyan/Magenta. Mit dieser Funktion kann ein Experte unter Verwendung eines Testmusters die Farbtöne einstellen. Es können sechs Farben (Rot/ Grün/Blau/Cyan/Magenta/Gelb) einzeln angepasst werden, ohne die Einstellung der anderen Farben zu beeinflussen. Möglicherweise erkennen Sie die Änderungen der Farbeinstellungen auf einem normalen Bild nicht.
-
Seite 59: Ton-Einstellungen
Benutzerkonfi guration TON-Einstellungen Drücken Sie die Taste SETTINGS (Einstellungen). • Ton-Modus : Standard Verwenden Sie die Taste oder , um TON • Benutzerdefinierter EQ auszuwählen, und drücken Sie die Taste OK. • Lautstärkemodus • Virtueller Raumklang : Aus Stellen Sie mit der Taste oder • Klare Stimme II : Aus ꕅ 2 gewünschte Element ein, und drücken Sie die • AV Sync. - Seite 60 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Toneinstellung Gleicht den Ton an. Modus ARC-Modus Externe Audiogeräte können über ein Hochgeschwindigkeits-HDMIⓇ- Kabel ohne ein zusätzliches optisches Audiokabel verbunden werden, um SPDIF auszugeben. Steht mit SIMPLINK in Verbindung. Ein externes Gerät, das ARC (Audio Return Channel) unterstützt, muss über den HDMI(ARC)-Eingang angeschlossen werden.
-
Seite 61: Zeit-Einstellungen
Benutzerkonfi guration ZEIT-Einstellungen Drücken Sie die Taste SETTINGS ZEIT (Einstellungen). • Sleep Timer : Aus Verwenden Sie die Taste oder , um ZEIT • Autom. Aus : 60 Min. • Automat. Standby: 4 Stunden auszuwählen, und drücken Sie die Taste OK. Stellen Sie mit der Taste oder gewünschte Element ein, und drücken Sie die Taste OK. -
Seite 62: Options-Einstellungen
Benutzerkonfiguration OPTIONS-Einstellungen Drücken Sie die Taste SETTINGS OPTION (Einstellungen). ︿ • Sprache (Language) Verwenden Sie die Taste oder , um • Untertitel : Aus OPTION auszuwählen, und drücken Sie die • Zeiger Taste OK. • ID festlegen • PJT-Modus : Vorne Stellen Sie mit der Taste oder • Kanten anpassen gewünschte Element ein, und drücken Sie die... - Seite 63 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Automatisches Schaltet das Laser-Display automatisch ein, wenn das Netzteil Ein-/Ausschalten angeschlossen wird. Bildschirmanzeigen Wenn das Netzteil des Laser-Displays am Netz angeschlossen wird, schaltet es sich automatisch ein. Wenn das Netzteil des Laser-Displays am Netz angeschlossen wird, schaltet es sich automatisch in den Standby-Modus.
- Seite 64 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Augenschutzsensor Ändern Sie die Einstellungen des Augenschutzsensors. HINWEIS • Wenn ein Benutzer mit eingeschaltetem Augenschutzsensor näher an das Produkt geht, erkennt der Sensor dies und reduziert automatisch die Lichtintensität, um Ihrer Augen zu schützen. • Der Augenschutzsensor funktioniert nicht, wenn Testmuster oder die Funktion „Ecken anpassen“...
-
Seite 65: Netzwerk-Einstellungen
Benutzerkonfi guration Bildschirmanzeigen Beschreibung Augenschutzsensor Bildschirmanzeigen Sensor Schaltet den Augenschutzsensor ein/aus. Empfindlichkeit Stellt die Empfindlichkeit des Augenschutzsensors ein. Standard ist mittel. Stellen Sie ihn höher ein für höhere Empfindlichkeit und niedriger für geringere Empfindlichkeit. Sprechblasenhilfe Aktiviert/deaktiviert die Sprachblasenhilfe. Werkseinstellung Setzt alle Einstellungen des Laser-Displays auf die Werkseinstellungen zurück. - Seite 66 Benutzerkonfiguration Bildschirmanzeigen Beschreibung Smart Share- Ändert die Einstellungen für SmartShare. Einstellungen Bildschirmanzeigen Name des Ändert den Namen, der angezeigt wird, wenn Laser- von anderen Geräten nach dem Laser-Display Displays gesucht wird. Laser- Ermöglicht/verhindert, dass andere Geräte Display eine Verbindung zum Laser-Display freigeben herstellen.
-
Seite 67: Verbinden Von Geräten
VERBINDEN VON GERÄTEN VERBINDEN VON GERÄTEN Sie können verschiedene externe Geräte mit dem Laser-Display verbinden. Computer/Laptop Video Digitales Gerät HDMI - Seite 68 Component - Seite 71 Input(AV) - Seite 71 RGB - Seite 69 USB-Geräte - Seite 38 Kopfhörer - Seite 72 Spielekonsole Kopfhörer... -
Seite 68: Anschließen Eines Hd-Empfängers, Dvd-Players Oder Vcr
VERBINDEN VON GERÄTEN Anschließen eines HD-Empfängers, DVD- Players oder VCR HDMI-Anschluss Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit Mit einem HDMI-Kabel können Sie dem Laser-Display, und wählen Sie den höchste Bild- und Tonqualität genießen. entsprechenden Eingangsmodus. Verbinden Sie den HDMI-Eingang des Laser-Displays mit dem HDMI-Ausgang. -
Seite 69: Hdmi-Zu-Dvi-Verbindung
VERBINDEN VON GERÄTEN Verbinden mit einem HDMI-zu-DVI-Verbindung Verwenden Sie ein HDMI-zu-DVI-Kabel zum Verbinden des HDMI-Eingangs des Laser-Displays mit dem DVI-Ausgang. Dieses Laser-Display unterstützt die Drücken Sie die Taste INPUT auf der Plug&Play-Funktion. Ihr PC erkennt das Fernbedienung, um HDMI auszuwählen. Laser-Display automatisch, sodass kein Sie können jeden HDMI-Eingang zum Treiber installiert werden muss. -
Seite 70: Hdmi-Zu-Dvi-Verbindung
VERBINDEN VON GERÄTEN HDMI-zu-DVI-Verbindung RGB-zu-DVI-Verbindung Verwenden Sie ein HDMI-zu-DVI-Kabel Schließen Sie den Video (PC)-Eingang zum Verbinden des HDMI-Eingangs des des Laser-Displays am DVI-Ausgang an. Laser-Displays mit dem DVI-Ausgang. Um Audio auszugeben, schließen Sie Drücken Sie die Taste INPUT auf der den PC mit einem optionalen Audiokabel Fernbedienung, um HDMI auszuwählen. -
Seite 71: Externe Geräte Verbinden
VERBINDEN VON GERÄTEN Externe Geräte Component- verbinden Anschluss Durch das Verbinden eines externen Anschluss an AV INPUT Geräts über einen Component- Anschluss mit dem Component- Schließen Sie die Ausgänge Anschluss des Laser-Displays kommen eines externen Geräts mit AV- Sie in den Genuss äußerst lebhafter Verbindungskabeln an die AV-Eingänge Bilder. -
Seite 72: Kopfhörer Anschließen
VERBINDEN VON GERÄTEN Kopfhörer Anschluss eines Anschließen Laptops Sie können das Laser-Display an einen Kopfhöreranschluss Laptop anschließen, um verschiedene Funktionen zu verwenden. Sie können den Ton des Laser-Displays über Kopfhörer hören. RGB-Anschluss Sie können es am Video (PC)-Eingang des Laser-Displays anschließen. RS-232C IN RS-232C IN... -
Seite 73: Hdmi-Anschluss
VERBINDEN VON GERÄTEN HDMI-Anschluss Die nachfolgende Tabelle zeigt Beispiele für das Umschalten der Ausgabe. Verbinden Sie den HDMI-Eingang des Weitere Informationen finden Sie unter Laser-Displays mit dem HDMI-Ausgang. „Externer Ausgang“, „Anschluss eines externen Monitors“ oder ähnlichen Abschnitten im Benutzerhandbuch Ihres Computers. -
Seite 74: Verwenden Des Trigger- Anschlusses
VERBINDEN VON GERÄTEN Verwenden des TRIGGER- Anschlusses Motorbildschirmverbindung Schließen Sie ein externes Gerät (z. B. Rollbildschirm) mit einem Mini Jack-Kabel (3,5 mm) an den TRIGGER (12 V)-Anschluss an. Ready 3(PC) 1(ARC) HDMI TRIGGER (12V) Ready 3(PC) 1(ARC) HDMI TRIGGER (12V) HINWEIS •... -
Seite 75: Serielle Kommunikation
Serielle Kommunikation Serielle Kommunikation Verwenden der seriellen Kommunikation Wenn das Laser-Display über ein RS-232C-Kabel mit dem PC verbunden ist, können Sie den PC zur Steuerung der Funktionen des Laser-Displays wie Ein-/Ausschalten, Eingabeauswahl usw. verwenden. Diese Funktion ist für bestimmte Menüs oder Eingabemodi möglicherweise nicht verfügbar. -
Seite 76: Kommunikationsprotokoll
Serielle Kommunikation 2. OK Bestätigung Einstellung der Kommunikationsparameter [Command2] [ ] [Set ID] [ ] [OK] [Data] [x] Baudrate: 9600 Bit/s (UART) Datenlänge: 8 Bit * Das TV-Gerät sendet ACK (Bestätigung) beim Parität: keine Empfang normaler Daten basierend auf diesem Stoppbit: 1 Bit Format. - Seite 77 Serielle Kommunikation Befehlsreferenzliste Command 1 Command 2 Daten (Hexadezimal) 01. Ein/Aus 00 - 01 02. Format 03. Leeres Bild 00 - 01 04. Kontrast 00 - 64 05. Helligkeit 00 - 64 06. Farbe 00 - 64 07. Farbe 00 - 64 08.
- Seite 78 Serielle Kommunikation 01. Ein/Aus (Command: ka) 02. Bildwandformat (Command: kc) ⇒ Stellt das Format ein. ⇒ Schaltet das Gerät ein/aus. Übertragung Übertragung [k][a][][Set ID][][Data][Cr] [k][c][][Set ID][][Data][Cr] Data 00: Ausschalten Data 01: 4:3 02: 16:9 01: Einschalten 04: Zoom 06: Nach Programm einstellen 09: Just Scan [a][][Set ID][][OK][Data][x] 10 - 1f: Kino-Zoom 1 - 16...
-
Seite 79: Daten (Hexadezimal)
Serielle Kommunikation 04. Kontrast (Command: kg) 06. Farbe (Command: ki) ⇒ Passt die Bildschirmfarbe an. ⇒ Passt den Bildschirmkontrast an. Übertragung Übertragung [k][i][][Set ID][][Data][Cr] [k][g][][Set ID][][Data][Cr] Daten Min.: 0H - Max.: 64H Daten Min.: 0H - Max.: 64H (* In Hexadezimalcode übertragen) (* In Hexadezimalcode übertragen) * Siehe Datenstruktur. -
Seite 80: Schärfe
Serielle Kommunikation 08. Schärfe (Command: kk) 10. Tastensperre (Command: km) ⇒ Passt die Bildschärfe an. ⇒ Zum Einstellen der Funktion zum Sperren der Fernbedienung und der Tasten auf der Übertragung Vorderseite des Laser-Displays. Übertragung [k][k][][Set ID][][Data][Cr] [k][m][][Set ID][][Data][Cr] Daten Min.: 0H - Max.: 32H (* In Hexadezimalcode übertragen) Data 00: Deaktiviert die Tastensperre. -
Seite 81: Schwarzwert
Serielle Kommunikation 12. Schwarzwert (Command: nm) 14. Autom. Konfiguration (Command: ju) ⇒ Passt den Schwarzwert an. ⇒ Optimiert automatisch die Anzeige im PC- Eingangsmodus. Übertragung Übertragung [n][m][][Set ID][][Data][Cr] [j][u][][Set ID][][Data][Cr] Data 00: Tief 01: Hoch Data 01: Auswählen (* In Hexadezimalcode übertragen) (* In Hexadezimalcode übertragen) [m][][Set ID][][OK][Data][x] [u][] [Set ID][][OK][Data][x]... -
Seite 82: Taste
Serielle Kommunikation 16. Taste (Command: mc) 18. Stumm (Command: ke) ⇒ Aktiviert/deaktiviert die ⇒ Sendet einen Tastencode der IR- Stummschaltfunktion. Fernbedienung. Übertragung Übertragung [k][e][][Set ID][][Data][Cr] [m][c][][Set ID][][Data][Cr] Data 00: Stummschaltung ein (Lautstärke aus) Daten Tastencode Siehe 01: Stummschaltung aus (Lautstärke ein) (* In Hexadezimalcode übertragen) [e][] [Set ID][][OK][Data][x] [c][] [Set ID][][OK][Data][x]... -
Seite 83: Mute (Stumm)
Serielle Kommunikation <Tastencode> Key Name Key Code Key Name Key Code (Tastenname) (Tastencode) (Tastenname) (Tastencode) ∧ 0x40 0x7C ∨ 0x41 MUTE (Stumm) 0x09 PAGE ∧ > 0x06 0x00 PAGE ∨ < 0x07 0x01 Ein/Aus 0x08 STILL(Standbild) 0xBC INPUT 0x0B EXIT (AUSGANG) 0x5B SETTINGS 0x43... -
Seite 84: Wartung
WARTUNG WARTUNG Reinigen Sie Ihr Laser-Display regelmäßig, um optimale Betriebsbedingungen zu gewährleisten. Reinigung Reinigen des Abdeckglases Verwenden Sie zum Entfernen von Staub oder Flecken auf dem Abdeckglas ein Luftspray, oder wischen Sie das Glas vorsichtig mit einem Baumwolltupfer oder weichen Tuch ab. Reinigen des Gehäuses des Laser-Displays Um das Gehäuse des Laser-Displays... -
Seite 85: Aktualisieren Der Software
WARTUNG Aktualisieren der Software Wenn eine Aktualisierung der Software erforderlich ist, führen Sie sie aus, um die aktuelle Softwareversion zu erhalten. Sie können manuell nach Software-Aktualisierungen suchen und diese herunterladen. Drücken Sie die Taste Einstellungen. Wählen Sie SUPPORT aus, und gehen Sie zu Software-Aktualisierung. Bildschirmanzeigen Beschreibung Software Update... -
Seite 86: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN MODELLE HECTO (HECTO-GL) Auflösung (Pixel) 1920 (Breite) × 1080 (Höhe) Format 16:9 (Horizontal:Vertikal) Konsolengröße 14,515 (Breite) × 8,1648 (Höhe) (mm) Projektionsabstand 0,53 m (2,54 m) (Videogröße) Verhältnis der nach oben gerichteten 123 % Projektion Ein/Aus AC 100 - 240 V, 50/60 Hz... -
Seite 87: Auflösung
TECHNISCHE DATEN Unterstützte Bildschirmauflösungen Unterstützt HDMI/DVI-DTV-Modus Horizontale Vertikale Horizontale Vertikale Auflösung Frequenz Frequenz Auflösung Frequenz Frequenz (kHz) (Hz) (kHz) (Hz) 31.5 720 x 400 31.469 70.08 480p 31.469 59.94 640 x 480 31.469 59.94 576p 31.25 800 x 600 37.879 60.31 37.5 1024 x 768... - Seite 88 TECHNISCHE DATEN Komponenten-Anschluss Informationen über Open Source- Software Signal Komponente Den Quellcode der Lizenzen für GPL, LGPL, MPL sowie weitere Open Source- 480i/576i Lizenzen, der in diesem Produkt 480p/576p enthalten ist, können Sie unter http://opensource.lge.com 720p/1080i herunterladen. 1080p Neben dem Quellcode stehen dort außerdem alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum...
- Seite 89 Die Modell- und die Seriennummer des Laser-Displays befinden sich auf der Rückseite oder auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs. MODELL SERIENNUMMER...
