Inhaltszusammenfassung für Intek H-520 PLUS
-
Seite 3: Inhalt Des Pakets

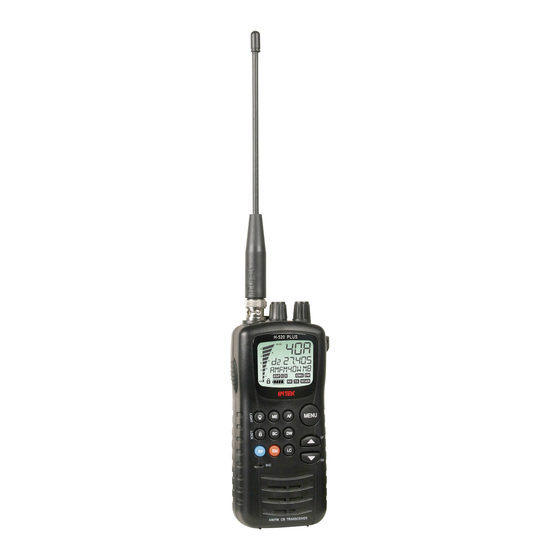

Kundenwünschen entsprechen. Wünsche oder Vorschläge sind jedoch immer herzlich willkommen und könnten dazu beitragen, die Qualität der Geräte noch weiter zu verbessern. INTEK H-520 PLUS ist ein CB- Funkgerät, das fortschrittliche Gerätetechnik und eine ausgeklügelte Software einsetzt. Es enthält spezielle, programmierbare Multistandard-Schaltkreise, die eine Program- mierung des Funkgerätes (Frequenzbänder, Betriebsarten, Sendeleistung) in Übereinstimmung mit den... - Seite 4 Regler, Anzeigen und Betrieb Frontplatte H-520 PLUS...
-
Seite 5: Regler, Anzeigen Und Betrieb
Regler, Anzeigen und Betrieb 1. Antennenanschluss Schließen Sie die beiliegende Gummiantenne an den BNC- Stecker an, indem Sie die Antenne einstecken und vorsichtig im Uhrzeigersinn drehen, bis sie einrastet. Nicht überziehen. Wenn die Antenne nicht oder nicht korrekt angeschlossen ist, kann das Funkgerät Schaden nehmen. 2. - Seite 6 Regler, Anzeigen und Betrieb A. Kanalnummer Anzeige der Kanalnummer (von 01 bis 80, entsprechend dem ausgewählten Frequenzband). B. Alphanumerische Anzeige Nicht lieferbar und nicht bei Geräten für den europäischen Markt gebraucht. C. Frequenzanzeige Vollständige, fünfstellige Frequenzanzeige in kHz. D. HF- Sendeausgangsleistung Hier wird die eingestellte HF- Sendeausgangsleistung angezeigt (0,1 W;...
- Seite 7 Regler, Anzeigen und Betrieb S. Frequenzband mit ID- Code Zeigt das programmierte Frequenzband mit dem ID- Code an (d.h. DE, UK, CE, usw.). 6. AF (AM/FM)- Taste Zum Umschalten der AM- oder FM- Betriebsart verwenden Sie die AF- Taste, sowohl bei RX, als auch bei TX.
- Seite 8 Regler, Anzeigen und Betrieb 8. Taste DW Die Taste DW (Dual Watch = Doppelbeobachtung) ermöglicht die wechselnde Überwachung von zwei programmierbaren Kanälen. Mit den Tasten UP (AUF) (9) oder DN (AB) (10) wählen Sie den ersten Kanal aus, der überwacht werden soll. Zur Aktivierung der DW- Funktion schließen Sie den Squelch durch Drehen des SQ/SQL- Knopfes und drücken dann die Taste DW (8) ungefähr 2 Sekunden lang, bis das DW- Symbol (G) auf der LCD- Anzeige erscheint.
- Seite 9 16. Taste SP (Sprach- Prozessor) Die Taste ESP (elektronischer Sprach- Prozessor) ist ein einzigartiges Merkmal bei einigen CB- Gegen- sprech- Funkgeräten von INTEK. ESP bedeutet Elektronischer Sprach- Prozessor, in anderen Worten, einen elektronischen Modulations- Prozessor. Dieser Audioprozessor ist mikroprozessorgesteuert und wird auch COMPANDER (Kompressor-Expander) genannt.
- Seite 10 Regler, Anzeigen und Betrieb 20, Taste ME PROGRAMMIERUNG DER SPEICHERKANÄLE (M1-M8) Nehmen Sie die Tasten UP (9) oder DN (10) zur Auswahl der Kanäle, die als Speicherkanäle gespeichert werden sollen. Drücken Sie die Taste ME (20) ungefähr drei Sekunden lang, bis das M1 (E)- Symbol auf der LCD- Anzeige erscheint.
- Seite 11 Regler, Anzeigen und Betrieb 22. Anschlussbuchse für Kopfhörer- Mikrophon, Batterieladung Schließen Sie eine externe Kopfhörer- Mikrofon- Anlage an diese Buchse an. Schließen Sie das 230 V AC Ladegerät für die Batterie (AC-520) an diese Buchse an. WARNUNG ! Benutzen Sie ausschließlich Originalzubehör. Der Anschluss und die Verwendung von anderen Zubehörgeräten kann ernsthafte Schäden am Funkgerät verursachen und lässt die Garantie erlöschen.
-
Seite 12: Batteriebetrieb
4. Schalten Sie das Funkgerät immer aus, bevor Sie mit dem Laden der Batterien beginnen. 5. Laden Sie die Batterien nicht länger als 13- 14 Stunden auf, um ein Überladen oder Überhitzen zu vermeiden, was Schaden am Gerät verursachen könnte. 6. Verwenden Sie nur das mitgelieferte Batterieladegerät oder Original INTEK- Batterieladegeräte. -
Seite 13: Betrieb Im Auto
Betrieb im Auto Betrieb mit Autoadapter (CAR-520) Dieses Handgerät kann durch Anschluss des Autoadapters CAR-520 in ein in ein mobiles Funkgerät verwandelt werden. Der Autoadapter liefert direkt über den Zigarettenanzünder geregelten Gleichstrom an das Funkgerät und bietet den Anschluss einer externen Antenne. Bauen Sie den Autoadapter wie folgt ein: 1. - Seite 14 Tabelle der Frequenzbänder - Benutzerinformationen Tabelle der Frequenzbänder Das INTEK H-520 PLUS Funkgerät enthält fortschrittliche, programmierbare Multistandard- Schaltkreise, die eine Programmierung des Funkgeräts in Bezug auf das Frequenzband, die Betriebsarten, HF- Sendeleistung in voller Erfüllung der örtlichen Vorschriften ermöglichen, wo das Funkgerät eingesetzt wird.
- Seite 15 Auswahl des Frequenzbandes / Programmierung Auswahl des Frequenzbandes / Programmierung Das Funkgerät darf ausschließlich in dem Land, in dem es benutzt wird für das dort zugelassene Frequenz- band programmiert und eingesetzt werden. Zur Programmierung des Frequenzbandes beachten Sie bitte die folgenden Anweisungen: 1.
- Seite 16 Spezifikationen Spezifikationen Allgemein Kanäle 40 FM (siehe Tabelle der Frequenzbänder auf Seite 12) Frequenzbereich 25,610 - 30,105 MHz Frequenzreglung P.L.L. Betriebstemperatur -10°/+55°C DC Spannung 9,0V (6 x AAA 1,5 V alkalische Batterie) 7,2V (6 x AAA 1,2 V Ni-MH- Batterie) Abmessungen 68 (L) x 146 (H) x 38 (T) mm Gewicht...
