Inhaltszusammenfassung für ELCOM DCI-256

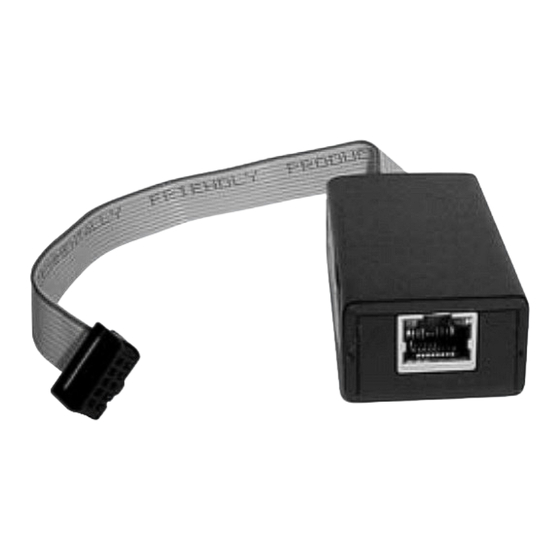

- Seite 1 Technische Information Kommunikation und Sicherheit DCI-256 LAN-Interface Handbuch Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Handbuch DCI-256 LAN-Interface Inhaltsverzeichnis Inhaltsverzeichnis _________________________________ Beschreibung _________________________________ Installation _________________________________ Konfiguration _________________________________ Einrichtung der DCTERM-Software ________________________ Applikationsbeispiel _________________________________ Technische Daten _________________________________... -
Seite 3: Beschreibung
Grün = Vollduplex 5. Label mit MAC Adresse. Installation Zum Anschluss des LAN-Interfaces DCI-256 an das Display-Call-Modul DCM-256 trennen Sie zuvor das DCM-256 von der Spannungsversorgung. Öffnen Sie die Klappe auf der Rückseite des DCM-256 und stecken Sie den Anschluss-Stecker des Interfaces ein. -
Seite 4: Konfiguration
Programm einen Download der Software vor (ca. 22MB). Verfügen Sie über keinen schnellen Internet Zugang, können Sie die Software alternativ von der CD installieren. Sie finden die Software auf der CD unter “\DCI-256\dotnetfx.exe” . Starten Sie nach Abschluss der Installation die Software “DeviceInstaller”. Diese... - Seite 5 Handbuch DCI-256 LAN-Interface Tragen Sie die IP-Adresse ein und betätigen Sie im nächsten Dialog den Button Assign. WEB-Konfiguration Um weitere Einstellungen vorzunehmen, führen Sie einen Doppelklick auf den angezeigten XPort aus. Wählen Sie anschließend das Register “Web-Configuration” aus und betätigen Sie den grünen Button “GO”.
- Seite 6 Handbuch DCI-256 LAN-Interface Wählen Sie links im Menü “Network” aus. Hier können Sie, falls nötig, die IP-Adresse und die Subnet-Maske anpassen. Klicken Sie abschließend auf den Button “OK”. Wählen Sie im Menü “Server” aus. Hier können Sie unter “Server Configuration” ein...
- Seite 7 Handbuch DCI-256 LAN-Interface Wählen Sie im Menü “Serial Settings” aus. Im Auslieferungszustand des LAN-Interfaces sind die erforderlichen Einstellungen zur Komunikation mit dem Display-Call-Modul bereits voreingestellt. Überprüfen Sie bitte Ihre aktuellen Einstellungen und korrigieren Sie diese bei Bedarf. Protokoll: RS232, Baud Rate: 2400, Data Bits: 8, Parity: None, Stop Bits: 1 Flow Control: CTS/RTS (Hardware) Überprüfen Sie bitte ebenfalls die Einstellungen im Menü...
- Seite 8 übertragung durch ein Passwort abzusichern. Aktivieren Sie hierfür bitte “Password Required” und tragen Sie ein Passwort ein. Den eingestellten Port sowie das Passwort benötigen Sie später bei der Einrichtung der ELCOM PC-Software DCTERM (siehe Seite 9). Wählen Sie abschließend auf der linken Seite “Apply Settings”.
-
Seite 9: Einrichtung Der Dcterm-Software
Die PC-Software DCTERM dient zur Verwaltung der Bewohnerdaten sowie zur Konfiguration des Display-Call-Moduls DCM-256. Bei Verwendung des LAN-Interfaces DCI-256 muss eine entsprechende TCP/IP-Verbindung eingerichtet werden. Informationen zur Installation der Software finden Sie im Handbuch zum DCM-256. Starten Sie die Software DCTERM und wählen Sie im Menü... -
Seite 10: Applikationsbeispiel
Handbuch DCI-256 LAN-Interface Applikations-Beispiel Dieses Applikations-Beispiel zeigt eine Anlage mit mehreren Display-Call- Modulen und Fernwartung über das Internet. Das Schema soll lediglich die grundlegende Funktionsweise verdeutlichen. Hausverwaltung Dynamic DNS Service Provider myhome.dyndns.org = ??? Client dyndns.org = IP:62.226.xxx.xxx À Internet Service Provider Internet IP: 62.226.xxx.xxx... -
Seite 11: Technische Daten
Handbuch DCI-256 DCI-256 LAN-Interface LAN-Interface Beschreibung Bei normalen DSL- Internet-Zugängen erhält man vom Internet Service Provider keine feste, sondern eine dynamische IP-Adresse zugeteilt. Diese dynamische IP-Adresse ändert sich mit jeder Einwahl. Um trotzdem über das Internet erreichbar zu sein, nutzt man einen DDNS-Dienst (Dynamic Domain Name Server z. - Seite 12 ELCOM GmbH & Co. KG Zentrale: Niederlassung Bitterfeld Talheimer Str. 32 Gewerbegebiet Vordere Aue D-74223 Flein D-06749 Friedersdorf Fon: +49 (0)71 31 / 588-0 Fon: +49 (0)34 93 / 50 53-0 Fax: +49 (0)71 31 / 588-200 Fax: +49 (0)34 93 / 55 282 www.elcom.de...
