Connessioni
2.1 Collegamenti delle postazioni
I collegamenti delle postazioni sono effettuati tramite cavi STP
cat.5 diretti (cioè non incrociati o 'cross-cable'). Gli standard
EIA/TIA T568A e EIA/TIA T568B prevedono per tali cavi (e relativi
connettori tipo RJ45) le seguenti piedinature e colorazioni:
T568A STANDARD
Pin
Colore
1
bianco/verde
2
verde
3
bianco/arancio
4
blu
5
bianco/blu
6
arancio
7
bianco/marrone
8
marrone
Importante!
Tutti i connettori devono essere di tipo RJ45 schermato.
Tutte le postazioni dispongono di due prese di ingresso/uscita
IN/OUT (9). Nelle tabelle sottostanti vengono elencate le
piedinature di questi connettori.
Le postazioni 49PMS006 e 49PMS012 sono connesse tra loro
in cascata, utilizzando le prese posteriori IN/OUT (9), come
illustrato in Fig. 2.1.1; si fa presente che le due prese IN/OUT
possono essere utilizzate indifferentemente sia come ingresso
che come uscita. Per il numero massimo di postazioni utilizzabili,
fare riferimento al manuale dell'unità di controllo del sistema in
cui le basi sono utilizzate.
3
Colour
white/green
green
Pin 1
white/orange
blue
white/blue
orange
Pin 8
white/brown
brown
Pin
1
2
3
4
5
6
7
8
Schermo / Shield
Connections
2.1 Connections of stations
The stations are connected by means of direct Cat. 5 STP cables
(no cross-cables). In accordance with EIA/TIA standard T568A
and EIA/TIA standard T568B, the pin-out for these cables (and
their RJ45 connectors) and the colour codes are:
Pin
1
1 2
3 4
5 6
7 8
2
3
Pin 8
4
5
6
8 7
6 5
4 3
2 1
7
Pin 1
8
Important!
All the connectors must be shielded RJ45 type.
Each station has two IN/OUT (9) input/output sockets. The pin-
outs of these connectors are listed below.
IN/ OUT
Audio +
Audio -
GND
Non collegato / Not connected
Non collegato / Not connected
+Vcc
Seriale + / Serial +
Seriale – / Serial –
GND
The 49PMS006 and 49PMS012 stations are connected to
one another in cascade formation using the rear-panel IN/OUT
sockets (9), as illustrated in Fig. 2.1.1. It is pointed out that the
two IN/OUT sockets can be used either as inputs or as outputs
as required. For the maximum number of stations that can be
used, refer to the manual of the control unit of the system in which
the bases are used.
T568B STANDARD
Colore
Colour
bianco/arancio
white/orange
arancio
orange
bianco/verde
white/green
blu
blue
bianco/blu
white/blue
verde
green
bianco/marrone
white/brown
marrone
brown

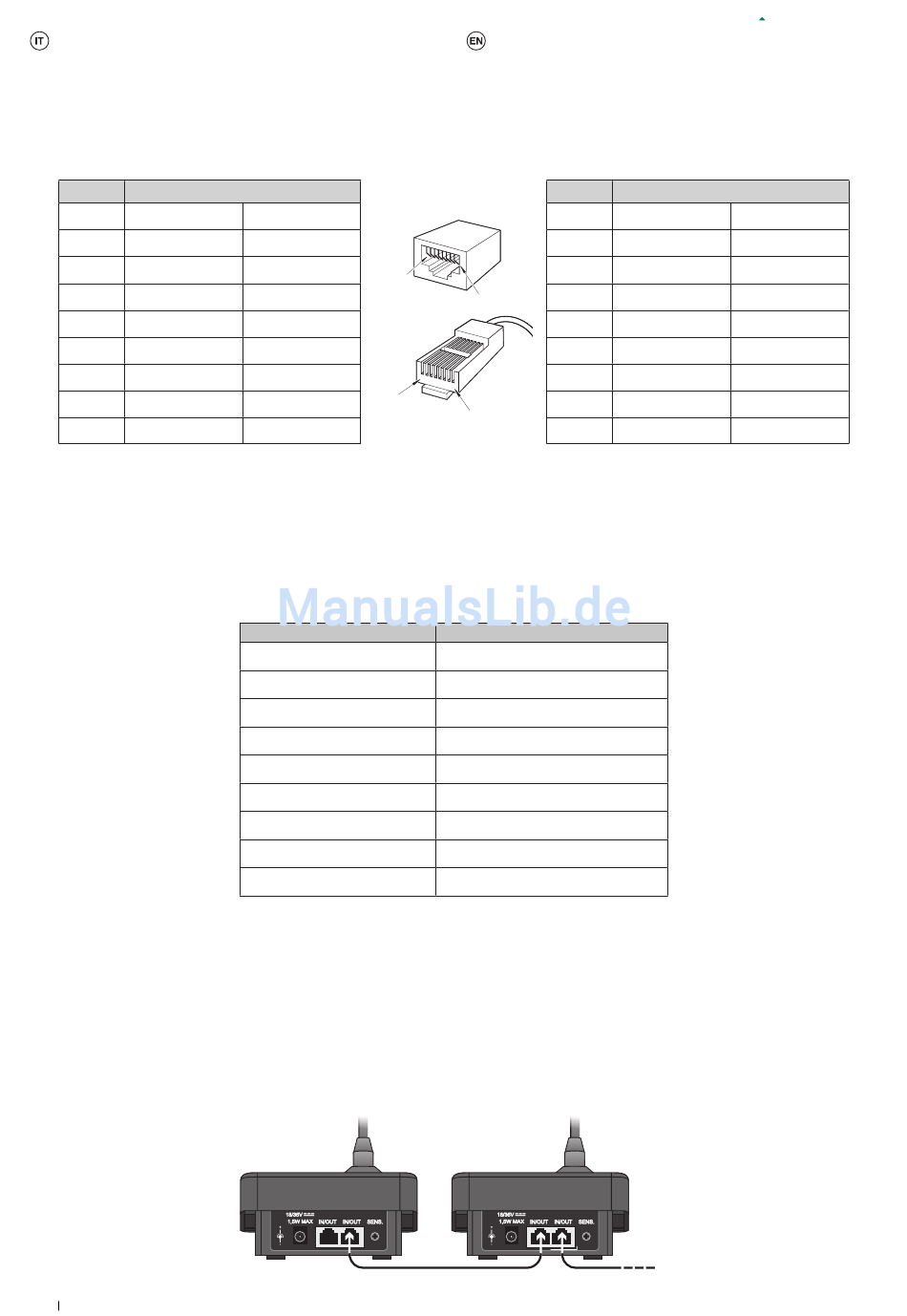

Fig. 2.1.1
