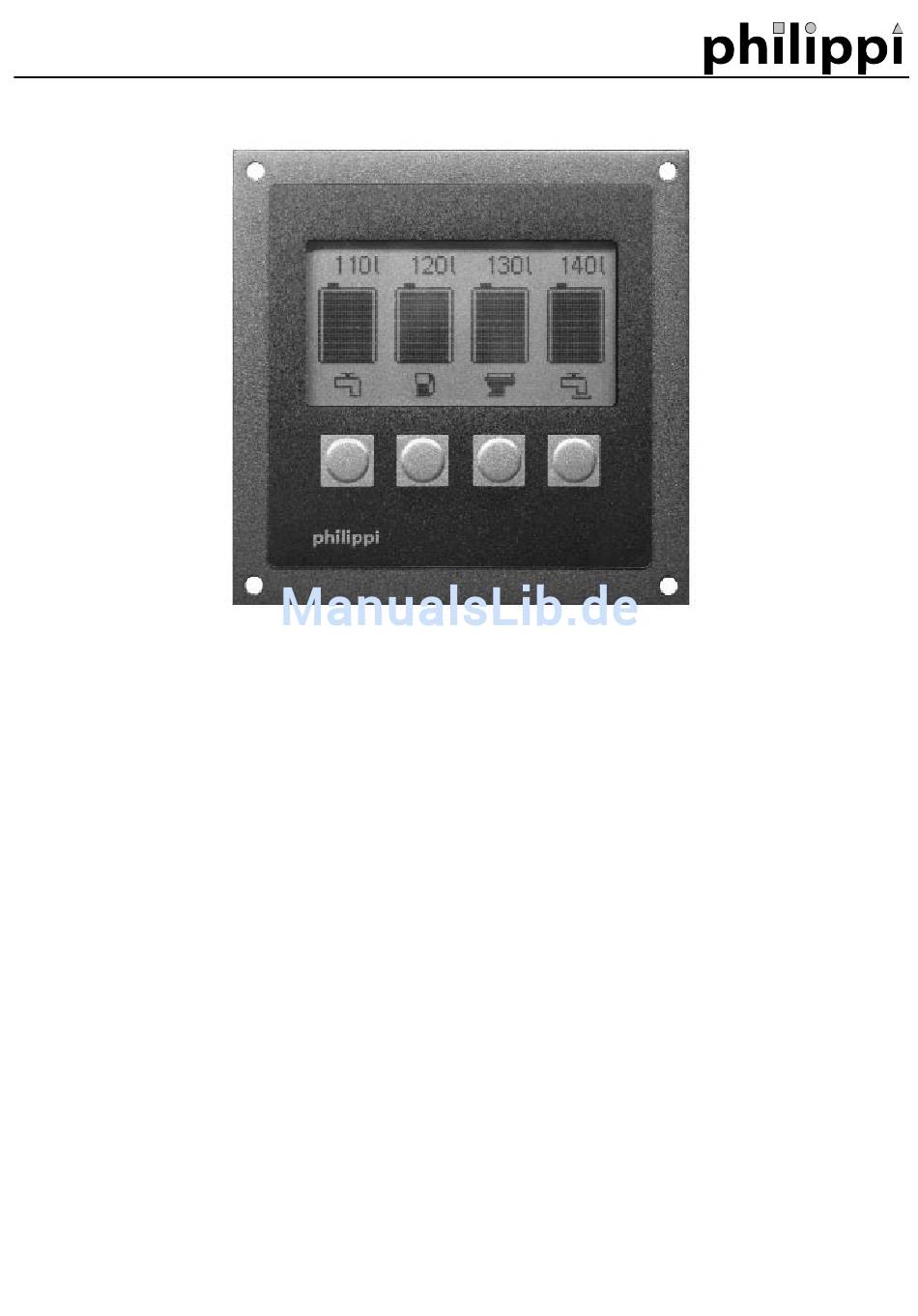

Bedienungsanleitung TCM 1 / 2 / 3 / 3p

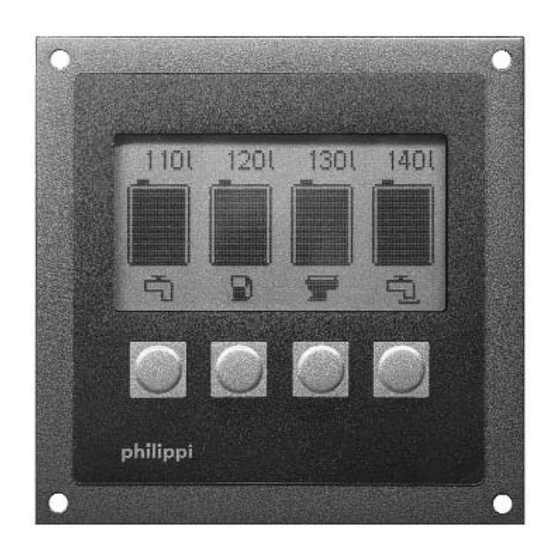

Einführung
Der leicht zu bedienende und gut ablesbare
digitale Tankmonitor TCM 3 bzw. TCM 3p gibt
einen schnellen Überblick über die Füllstände
von 1-4 Tanks. Die Tankmonitore zeigen drei
Füllstands und wechselweise die Batteriespan-
nung zweier Batteriegruppen. Zur Füllstands-
messung empfehlen wir die Tauchrohrgeber der
Serie TGT bzw. TGW, die aber nicht zum Lie-
ferumfang gehören. Geber von anderen Her-
stellern können ebenfalls angeschlossen wer-
den, je nach Modell muss am Gerät im Werk
eine Anpassung vorgenommen werden.
Bei der Version TCM 2 bzw. TCM 3p wird der
Tankinhalt des Tank 1 (Frischwassertank) mit-
tels eines Durchflussmengensensors DFS über
die entnommene Wassermenge errechnet.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
www.philippi-online.de
Nach dem vollständigen Auftanken des Tank 1
muss durch einen Tastendruck der Tankinhalt
wieder auf 100% gestellt werden.
Die Inhalte der Tanks können neben der Bal-
kenanzeige wahlweise in % oder in Liter darge-
stellt werden.
Die Abfrage der Tankgeber erfolgt durch eine
Intervallmessung um die Stromaufnahme des
Systems zu reduzieren. Sinkt die Batteriespan-
nung unter 12 V werden die Abfrageabstände
verlängert um die Stromaufnahme weiter zu
reduzieren und die Batterien zu schonen.
Die Einstellwerte aller Tanks werden bei Ausfall
der Versorgungsspannung gespeichert und
sind beim Wiedereinschalten sofort wieder ver-
fügbar.
Telefon: +49 (0)7146/ 8744-0
Telefax: +49 (0)7146/8744-22
E-mail: info@philippi-online.de
Werbung
Verwandte Anleitungen für Philippi TCM 1
Inhaltszusammenfassung für Philippi TCM 1
- Seite 1 Bedienungsanleitung TCM 1 / 2 / 3 / 3p Einführung Der leicht zu bedienende und gut ablesbare Nach dem vollständigen Auftanken des Tank 1 digitale Tankmonitor TCM 3 bzw. TCM 3p gibt muss durch einen Tastendruck der Tankinhalt einen schnellen Überblick über die Füllstände wieder auf 100% gestellt werden.
- Seite 2 Bedienungsanleitung TCM 1 / 2 / 3 / 3p Anschluß Die Stromversorgung des Displays wird wie untenstehend gezeigt, über abgesicherte Leitungen 1,5mm direkt an der Batterie oder an einem Stromkreisverteiler angeschlossen. Es können bis zu vier Tanks gleichzeitig dargestellt werden. Sollen jedoch weniger Tanks darge- stellt werden, werden bei Anschluss für Tank 1 beginnend, die Tankgeber angeschlossen (z.B.
-
Seite 3: Bedienung
Bedienungsanleitung TCM 1 / 2 / 3 / 3p Bedienung Bei Betätigung der Tasten wird die Displaybeleuchtung für 30 sec. eingeschaltet (durch den Anschluss B kann die Beleuchtung ständig aktiviert werden). Folgende Aktionen werden durch Betätigung der Tasten ausgelöst: Taste 1 Taste 2 Taste 3 Taste 4 Taste 1 Kurz betätigt... -
Seite 4: Setup Allgemein
Bedienungsanleitung TCM 1 / 2 / 3 / 3p SETUP Allgemein Im diesem Menue können die allgemeinen Einstellungen verändert werden: Die Funktionen der Tasten sind wie folgt: Pfeil: Auswahl der Eingabezeile Plus: Positive Veränderug des Wertes Minus: Negative Veränderug des Wertes Return: Abspeichern der Werte und Rückkehr zur Tankinhaltsanzeige... - Seite 5 Bedienungsanleitung TCM 1 / 2 / 3 / 3p SETUP für Tanks Im SETUP kann für jeden einzelnen Tank die Tankgröße in Liter, die Tanktype und der Kompen- sationswert eingestellt werden. Die jeweils dunkel hinterlegte Zeile kann verändert werden. Die Funktionen der Tasten sind wie folgt:...
- Seite 6 Bedienungsanleitung TCM 1 / 2 / 3 / 3p Kompensation (Tank 1-4) Tank1...4 : Anpassung der Tankgeometrie Bei nicht rechteckigen Tanks ist der Füllstand nicht proportional zu dem Tankinhalt. Mittels dem Kompensationswert kann dies in der Anzeige berücksichtigt werden. Der Kompensationswert verändert die Tankkennline so, dass der angezeigte Füllstand an die Geometrie des Tanks...
- Seite 7 Haftungsausschluß Sowohl die Einhaltung der Betriebsanweisung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Stromkreisverteilers können von philippi-bootselektrik nicht überwacht werden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation und unsachgemäßen Betrieb entstehen.
