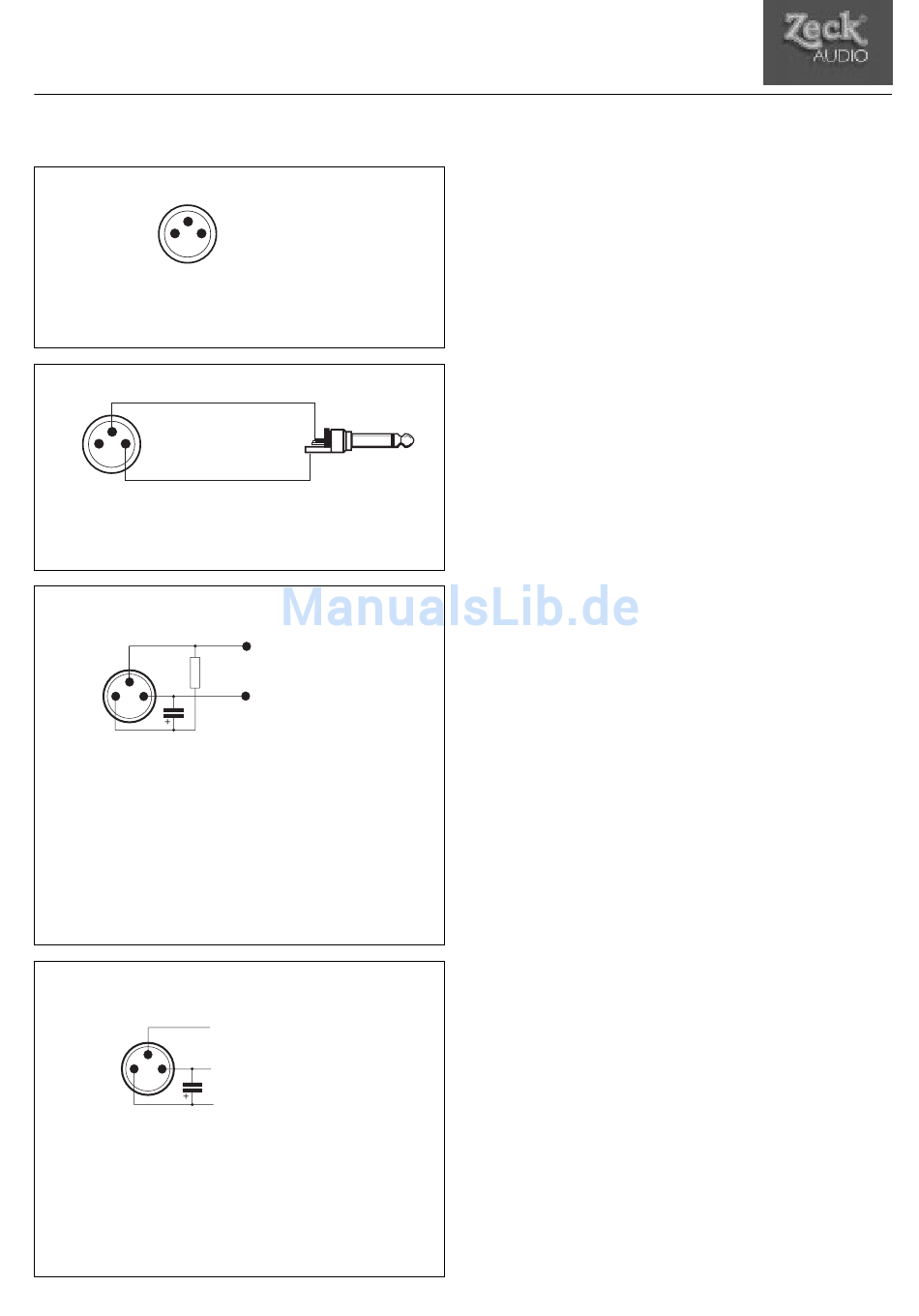

7. Anschlüsse für Sender
Anschluß symmetrisches Mikrofon (XLR male)
3
1 2
Mikrofone, deren Anschlüsse normgerecht belegt
sind, können direkt auf den Sender gesteckt wer-
den.
Anschluß E-Gitarre, E-Bass (Klinke auf XLR male)
3
2
1
E-Gitarren und E-Bässe benötigen ein spezielles
Kabel, bei dem Pin 1 unbedingt frei bleiben muß.
Dieses Kabel ist als Zubehör (DSGK) lieferbar.
Anschluß Lavalier-Mikrofon mit 2-Draht Tonader-
speisung (XLR male)
15 kOhm
3
1
2
22µF/35 V
Ein Lavaliermikrofon benötigt eine Spannung, damit
es arbeiten kann. Am Pin 1 des Senders liegt diese
Spannung an. Bei Mikrofonen mit Tonaderspeisung
(Versorgungsspannung wird über Signalleitung
übertragen) muß diese Spannung über einen Wi-
derstand (15 kOhm) an den Pin 3 des XLR-Steckers
gelegt werden. Wenn kleine Bauteile verwendet
werden (Metallfilm-Widerstand und Tantal-Elko),
können diese direkt in den Stecker gelötet werden.
Anschluß Zeck Lavalier-Mikrofon DSLM, DSLMB,
Headset DSHS
gelb
3
1 2
22µF/35 V
rot
Bei Mikrofonen mit getrenntem Stromversorgungs-
anschluß (z. B. Zeck DSLM) wird der Versorgungs-
anschluß direkt an Pin 1 des XLR-Steckers gelegt.
Der kleine Tantal-Elko dient zur Schwingungsunter-
drückung und kann direkt mit in den Stecker einge-
lötet werden.
1 = Masse
1 = Masse
2 = Signal +
2 = Signal –
3 = Signal –
3 = Signal +
Signal + Versorgungs-
spannung
M i k r o f o n
Masse
1 = Versorgungsspannung
2 = Abschirmung / Masse
3 = Signal
