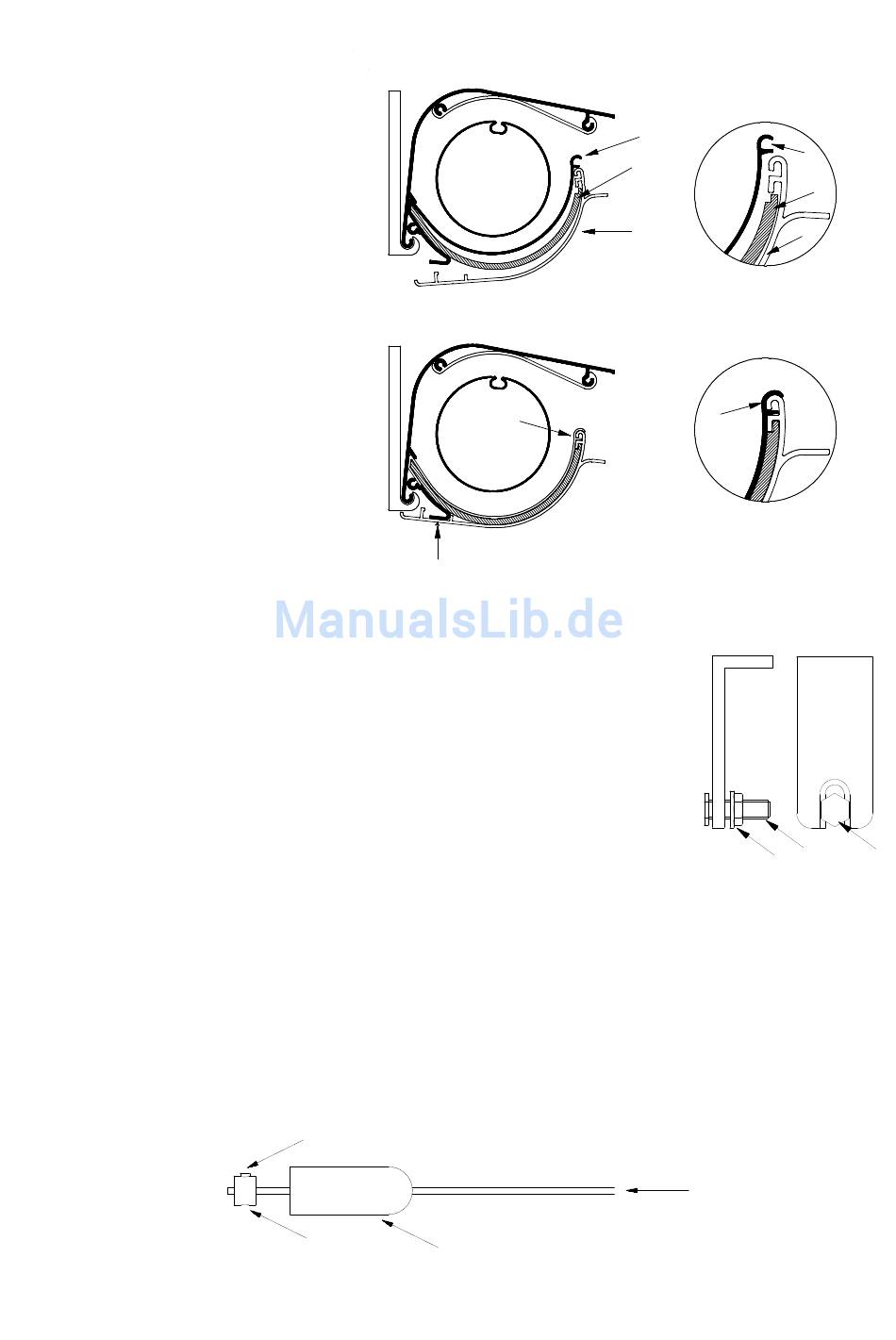

20. Montage des Markisenbodens

„Lassen
Sie
komplett ausfahren"
• Stellen Sie zwei gleich hohe
Leitern standsicher unter die
Markise
• Legen Sie den Markisenboden
oben auf die
Vergewissern Sie sich dabei,
dass dieser sicher liegt und nicht
herunterfallen kann
• Nehmen Sie den Boden (1) und
hängen Sie diesen
Stützbügel (2) ein. Drücken Sie
die Gleitschalen (4) dabei nach
hinten.
• Klappen Sie den Boden hoch
und verschrauben Sie diesen
dann von unten (3) mit einem
Torx-Schraubendreher Größe 9.
• Clipsen Sie die Gleitschalen (4)
in die Nut des Bodens ein.
21.
Tuchstützdrahtspanner
Bei einer Breite von 450 cm - 500 cm und einem Ausfall von 450 cm und
bei einer Breite von 550 cm und einem Ausfall von 400 cm - 450 cm ist ein
Tuchstützdrahtspanner im Lieferumfang enthalten.
Schieben Sie die Schrauben (2) in den Schlitz der schon montierten Tuchstützdraht-
Winkel und ziehen Sie die Muttern (3) fest.
Schneiden Sie den Tuchstützdraht auf Länge. (theoretisch: Bestellmaß der Markise minus 73 mm,
jedoch Länge vorher prüfen!)
Führen Sie den Tuchstützdraht (4) durch die Spanner (5) in die Drahtklemmen (6).
Drehen Sie die Klemmschrauben (7) mit einem 2,5 mm Innensechskantschlüssel fest.
97.33.050 V1
die Markise
Leitern.
in die
7
6
4
3
5
4
2
1
4
3
4
Seite 9 von 15
4
2
1
2
2
