Bestandteile und Montage

Nachstehend geben wir Ihnen einen Überblick über die einzelnen Bestandteile
des VASNER Cooly und wie diese fachgerecht zusammengefügt werden.

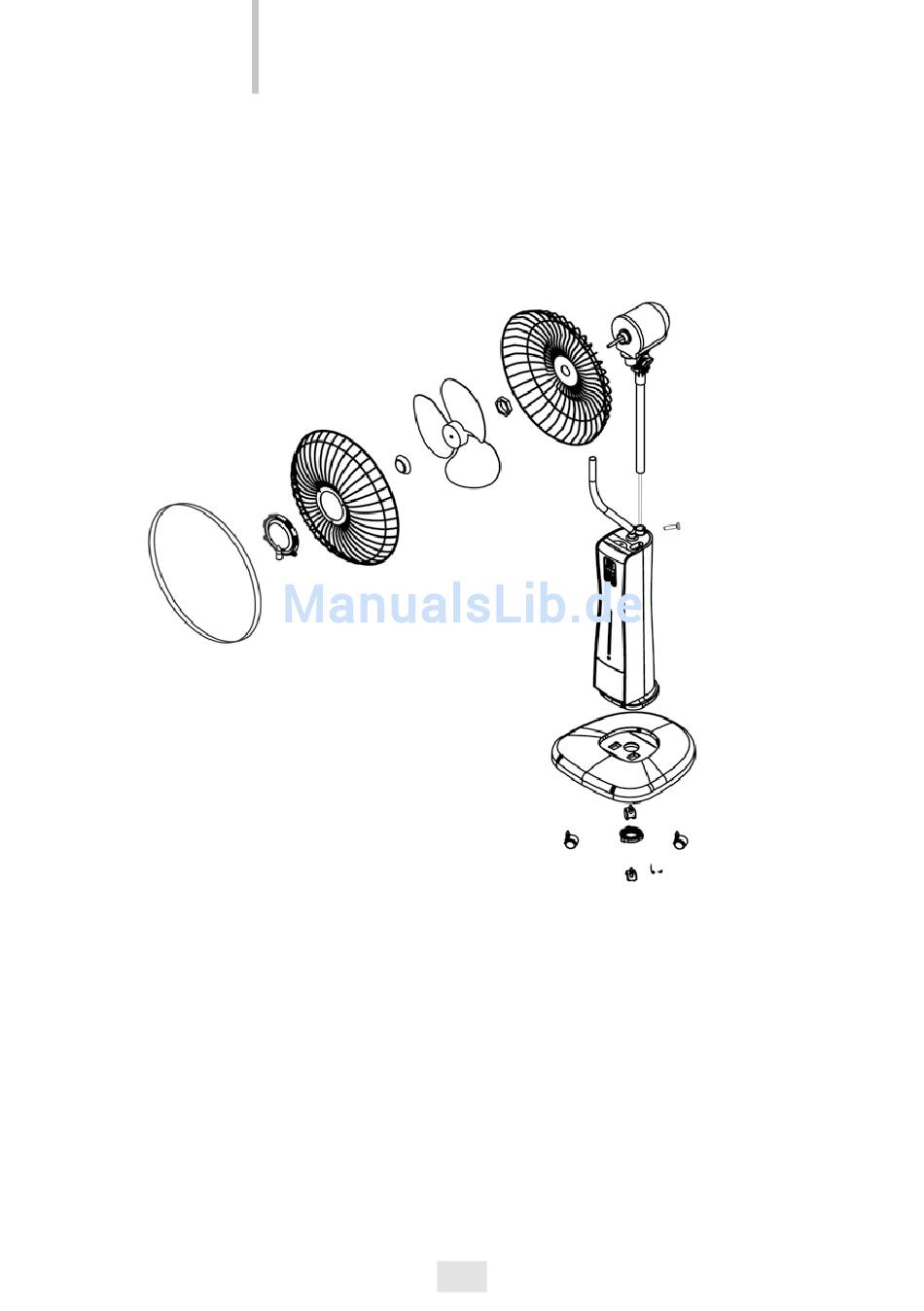

Cooly Bestandteile:
1.
1. Gitterhalterung
2. Nebelaufsatz
3. Vorderes Lüftergitter
4. Rotorhalterung
5. 3-Blatt-Rotor
6. Gitterhalterung
7. Hinteres Lüftergitter
8. Ventilatorkopf / Motor
9. Schlauch für Nebelzuführung
10. Fixier-Schraube
11. Gehäuse
12. Standfuß mit extra Metallgewicht
13. 4 Rollen
14. Bodenhalterung
15. Abdeckung Wassertank mit beleuchteter
Wasserstandanzeige und Magnetverschluß
4
5.
3.
4.
2.
7.
6.
9.
15.
14.
D
8.
10.
11.
12.
13.
