KNX
Touch-/Glas-Sensor Komfort
Touch-/Glas-Sensor 1fach Komfort mit Busankoppler
Best.-Nr. : 7514 1x xx
Touch-/Glas-Sensor 2fach Komfort mit Busankoppler
Best.-Nr. : 7514 2x xx
Touch-/Glas-Sensor 3fach Komfort mit Busankoppler
Best.-Nr. : 7514 3x xx
Touch-/Glas-Sensor 4fach Komfort mit Busankoppler
Best.-Nr. : 7514 4x xx
Bedienungs- und
Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände verwenden. Keine Säuren oder organische
Lösungsmittel verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

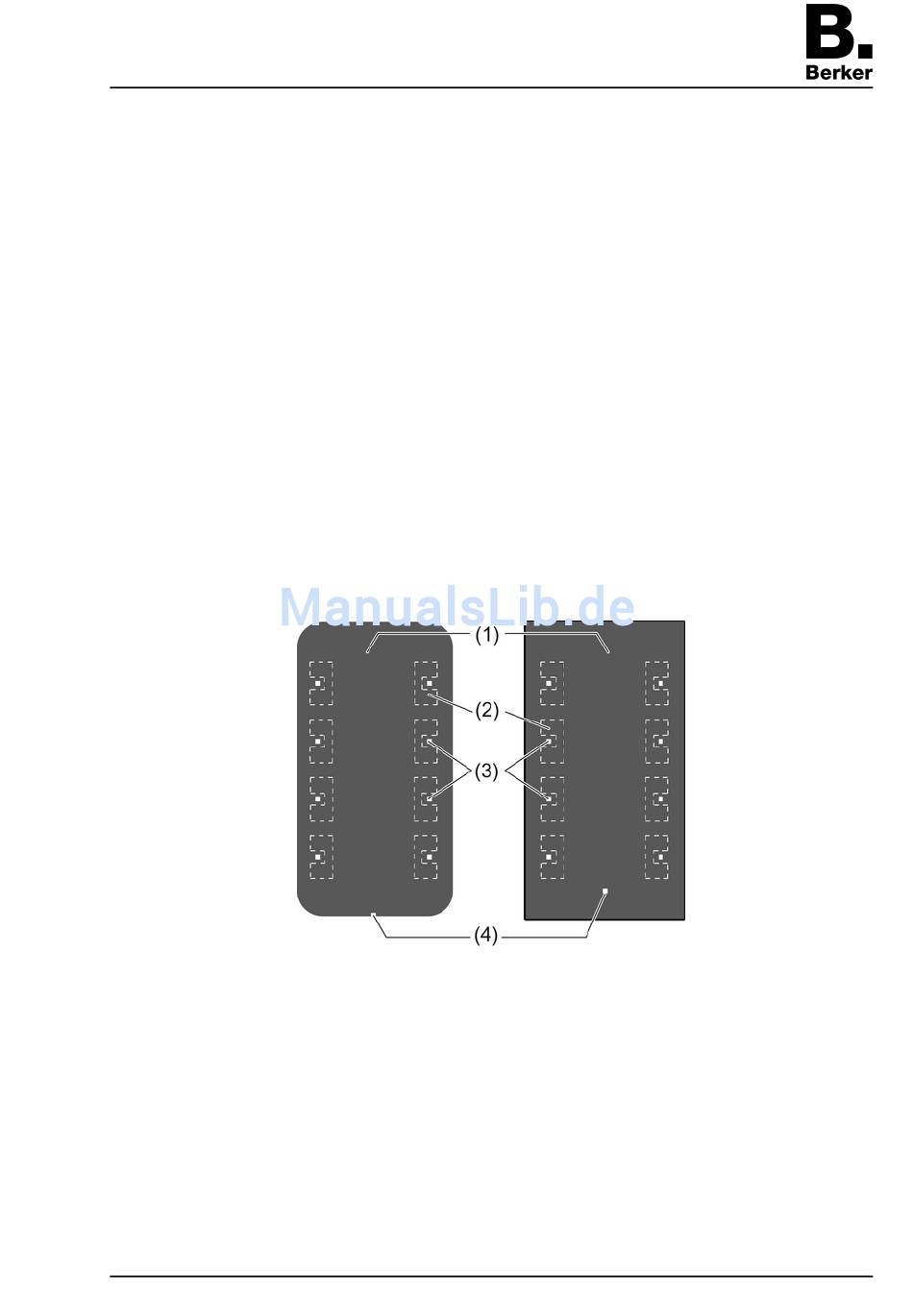

2 Geräteaufbau
(1) Bedienoberfläche
(2) Sensorflächen für Bedienfunktionen
(3) Status-LED
(4) Betriebs-LED
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
32585401
97-09937-000
Bild 1
Seite 1/7
16.09.2013
Werbung
Verwandte Anleitungen für Becker 7514 1 Serie
Inhaltszusammenfassung für Becker 7514 1 Serie
- Seite 1 Touch-/Glas-Sensor Komfort Touch-/Glas-Sensor 1fach Komfort mit Busankoppler Best.-Nr. : 7514 1x xx Touch-/Glas-Sensor 2fach Komfort mit Busankoppler Best.-Nr. : 7514 2x xx Touch-/Glas-Sensor 3fach Komfort mit Busankoppler Best.-Nr. : 7514 3x xx Touch-/Glas-Sensor 4fach Komfort mit Busankoppler Best.-Nr. : 7514 4x xx Bedienungs- und Montageanleitung 1 Sicherheitshinweise...
-
Seite 2: Bedienung
Touch-/Glas-Sensor Komfort Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Volle Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS3.0d. Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere Hilfsprogramme finden Sie stets aktuell auf unserer Internet-Seite. -
Seite 3: Informationen Für Elektrofachkräfte
Touch-/Glas-Sensor Komfort 5 Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! 5.1 Touch-Sensor Touch-Sensor montieren und anschließen Bild 2 (5) Anschluss verdrahteter Fußbodentemperatur-/Fernfühler (Zubehör) (6) Anschluss KNX... - Seite 4 Touch-/Glas-Sensor Komfort Bild 3 (10) Montagerahmen (11) Sicherungsschraube 5.2 Glas-Sensor Glas-Sensor für Montage auf glattem Untergrund vorbereiten Bild 4 (12) Klebeplätze für Haftpunkte (13) Haltezapfen Die Haftpunkte verhindern, dass sich der Glas-Sensor bei Montage auf glatten Flächen verschieben kann. Die Klebeplätze für die Haftpunkte auf der Rückseite des Glas-Sensors (12) von Verunreinigungen befreien.
- Seite 5 Touch-/Glas-Sensor Komfort i Vor Abschluss der Montage den Glas-Sensor ausrichten und im Bereich der Haftpunkte andrücken, um ihn zu fixieren. Glas-Sensor montieren und anschließen Einbaudose 2fach verwenden (Zubehör). Montage auf 1fach Unterputzdosen ist nicht möglich. Optional: Für erhöhten Demontageschutz, oder um die Schattenfuge zur Wand zu vergrößern, beiliegenden Montagerahmen (10) verwenden.
- Seite 6 Touch-/Glas-Sensor Komfort Montagerahmen ausrichten und mit der Einbaudose oder der Wand verschrauben. Markierung TOP = OBEN beachten. Beiliegendes Schraubenset verwenden. KNX Busspannung an Klemme (6) anschließen. Optional: Externen Temperaturfühler an Klemme (5) anschließen. i Programmier-Taste und -LED sind nur von der Geräte-Rückseite zugänglich. Wenn möglich, die physikalische Adresse vor der endgültigen Montage in das Gerät laden .
-
Seite 7: Hilfe Im Problemfall
Touch-/Glas-Sensor Komfort 6 Anhang 6.1 Technische Daten KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX max. 12,5 mA Anschlussart KNX Anschlussklemme Umgebungstemperatur -5 ... +45 °C Lager-/Transporttemperatur -25 ... +70 °C Interner Raumtemperaturfühler Messbereich 0°C ...+40°C ±1% Auflösung...
