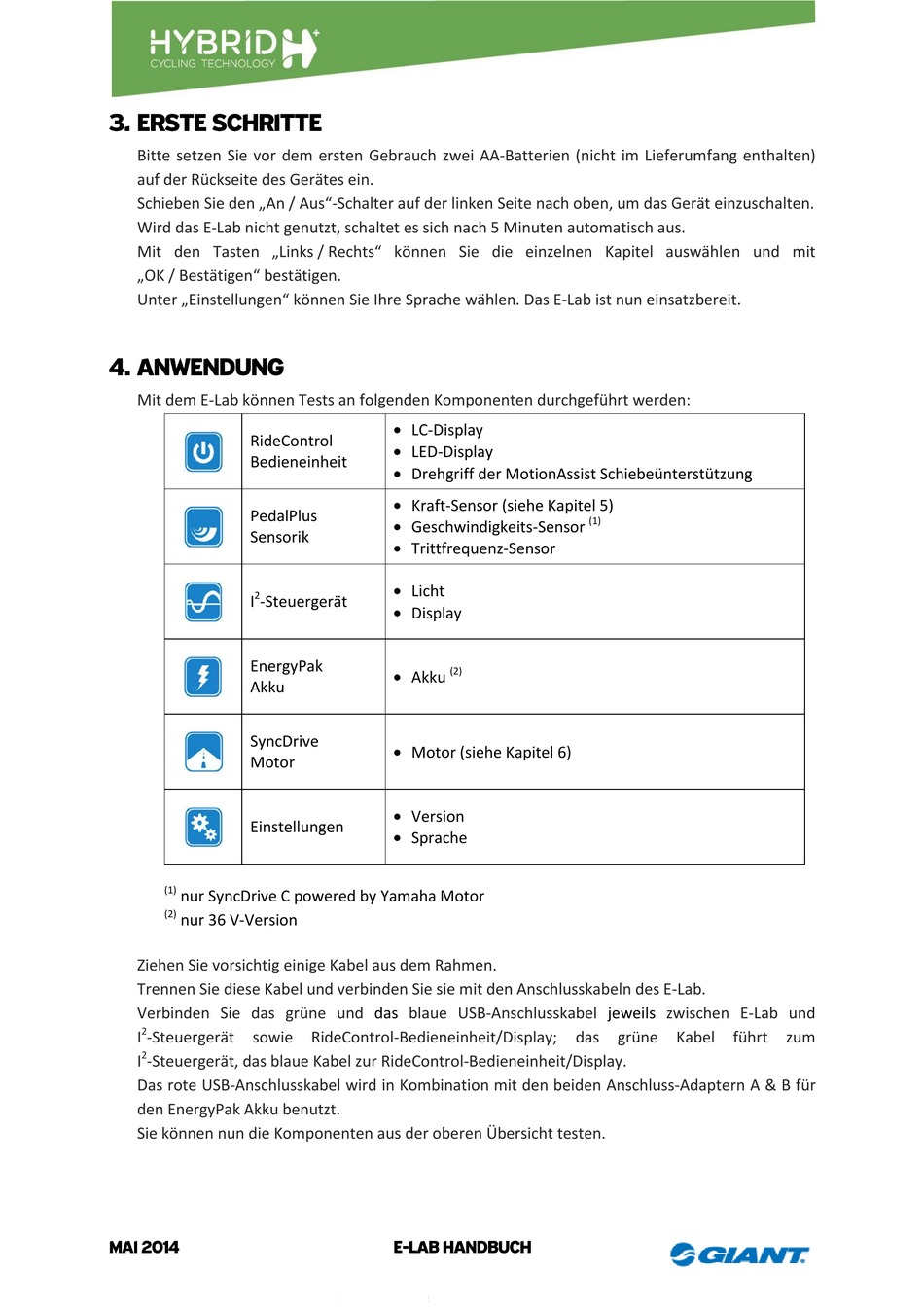

Giant E-LAB Handbuch Seite 5

Bitte setzen Sie vor dem ersten Gebrauch zwei AA-Batterien (nicht im Lieferumfang enthalten)
auf der Rückseite des Gerätes ein.
Schieben Sie den „An / Aus"-Schalter auf der linken Seite nach oben, um das Gerät einzuschalten.
Wird das E-Lab nicht genutzt, schaltet es sich nach 5 Minuten automatisch aus.
Mit den Tasten „Links / Rechts" können Sie die einzelnen Kapitel auswählen und mit
„OK / Bestätigen" bestätigen.
Unter „Einstellungen" können Sie Ihre Sprache wählen. Das E-Lab ist nun einsatzbereit.
Mit dem E-Lab können Tests an folgenden Komponenten durchgeführt werden:
RideControl
Bedieneinheit
PedalPlus
Sensorik
2
I -Steuergerät
EnergyPak
Akku
SyncDrive
Motor
Einstellungen
(1)
nur SyncDrive C powered by Yamaha Motor
(2)
nur 36 V-Version
Ziehen Sie vorsichtig einige Kabel aus dem Rahmen.
Trennen Sie diese Kabel und verbinden Sie sie mit den Anschlusskabeln des E-Lab.
Verbinden Sie das grüne und
2
I -Steuergerät sowie RideControl-Bedieneinheit/Display;
2
I -Steuergerät, das blaue Kabel zur RideControl-Bedieneinheit/Display.
Das rote USB-Anschlusskabel wird in Kombination mit den beiden Anschluss-Adaptern A & B für
den EnergyPak Akku benutzt.
Sie können nun die Komponenten aus der oberen Übersicht testen.
 LC-Display
 LED-Display
 Drehgriff der MotionAssist Schiebeünterstützung
 Kraft-Sensor (siehe Kapitel 5)
 Geschwindigkeits-Sensor
 Trittfrequenz-Sensor
 Licht
 Display
 Akku
(2)
 Motor (siehe Kapitel 6)
 Version
 Sprache
das blaue USB-Anschlusskabel
(1)
jeweils zwischen E-Lab und
das grüne Kabel führt zum
