Giant E-LAB Handbuch
Inhaltszusammenfassung für Giant E-LAB
- Seite 2 1. EINLEITUNG 2. ÜBERSICHT BEDIENTASTEN / ANSCHLUSS-KABEL 3. ERSTE SCHRITTE 4. ANWENDUNG 5. SPANNUNGSWERTE DES PEDALPLUS KRAFTSENSORS 5.1. P EDALPLUS ETTING PANNUNGSWERT 5.2. T EST DES EDALPLUS PANNUNGSWERTES 6. MOTORTEST 7. KONTAKT...

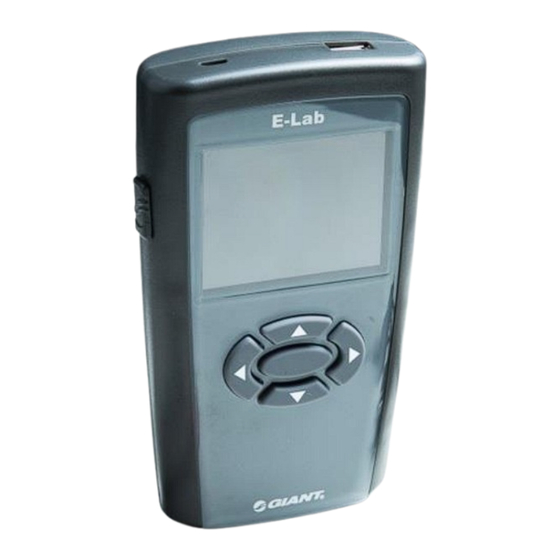

- Seite 3 Das GIANT E-Lab ist ein mobiles Diagnosegerät, mit dem eine schnelle und genaue Fehleranalyse bei GIANT E-Bikes mit SyncDrive-Motoren ab Modelljahr 2013 durchführbar ist. Für GIANT E-Bikes mit dem Bosch Antriebssystem nutzen Sie bitte das von Bosch entwickelte Service-Tool. Das E-Lab gibt einen schnellen Einblick in die elektrischen Komponenten der GIANT E-Bikes.
- Seite 4 E-Lab Bedientasten EnergyPak EnergyPak USB-Anschluss USB-Anschluss USB-Anschluss -Steuergerät Adapter A Adapter B EnergyPak RideControl Adapter A & B E-Lab Adapter & Anschlusskabel...
- Seite 5 Schieben Sie den „An / Aus“-Schalter auf der linken Seite nach oben, um das Gerät einzuschalten. Wird das E-Lab nicht genutzt, schaltet es sich nach 5 Minuten automatisch aus. Mit den Tasten „Links / Rechts“ können Sie die einzelnen Kapitel auswählen und mit „OK / Bestätigen“...
- Seite 6 Folgen Sie den Anweisungen auf dem Bildschirm. Hier erfahren Sie, welcher Anschluss benötigt, wo verbunden und was überprüft wird. Die Prüfung endet mit einem Ergebnis. Bei einer Fehlermeldung gibt Ihnen das E-Lab Lösungsvorschläge. Beispiel: Prüfen des PedalPlus Kraftsensors ...
- Seite 7 Test ungleichmäßig. Nur wenn der Motor nicht mehr dreht, ist ein Fehler aufgetreten. Wenn Sie weitere Fragen haben, wenden Sie sich bitte an Ihren GIANT-Service. Halten Sie hierfür bitte folgende Komponenten & Daten bereit: E-Lab und alle Anschlusskabel & Adapter ...
