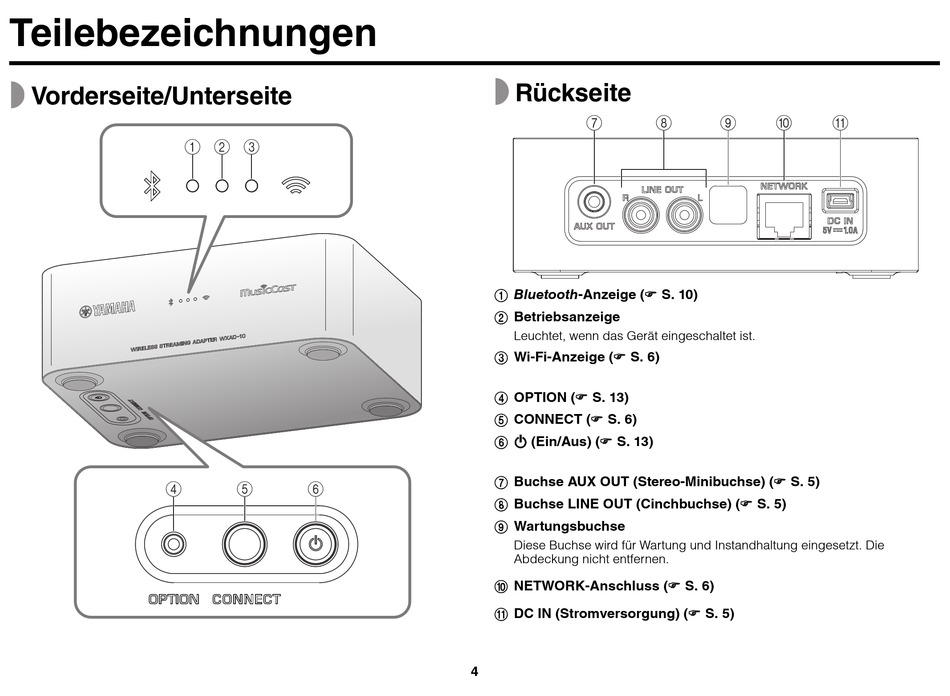

Teilebezeichnungen

Vorderseite/Unterseite

1 2 3
4 5 6
Rückseite
7
1
-Anzeige ( S. 10)
2 Betriebsanzeige
Leuchtet, wenn das Gerät eingeschaltet ist.
3 Wi-Fi-Anzeige ( S. 6)
4 OPTION ( S. 13)
5 CONNECT ( S. 6)
6 A (Ein/Aus) ( S. 13)
7 Buchse AUX OUT (Stereo-Minibuchse) ( S. 5)
8 Buchse LINE OUT (Cinchbuchse) ( S. 5)
9 Wartungsbuchse
Diese Buchse wird für Wartung und Instandhaltung eingesetzt. Die
Abdeckung nicht entfernen.
j NETWORK-Anschluss ( S. 6)
k DC IN (Stromversorgung) ( S. 5)
4
8 9 j k
