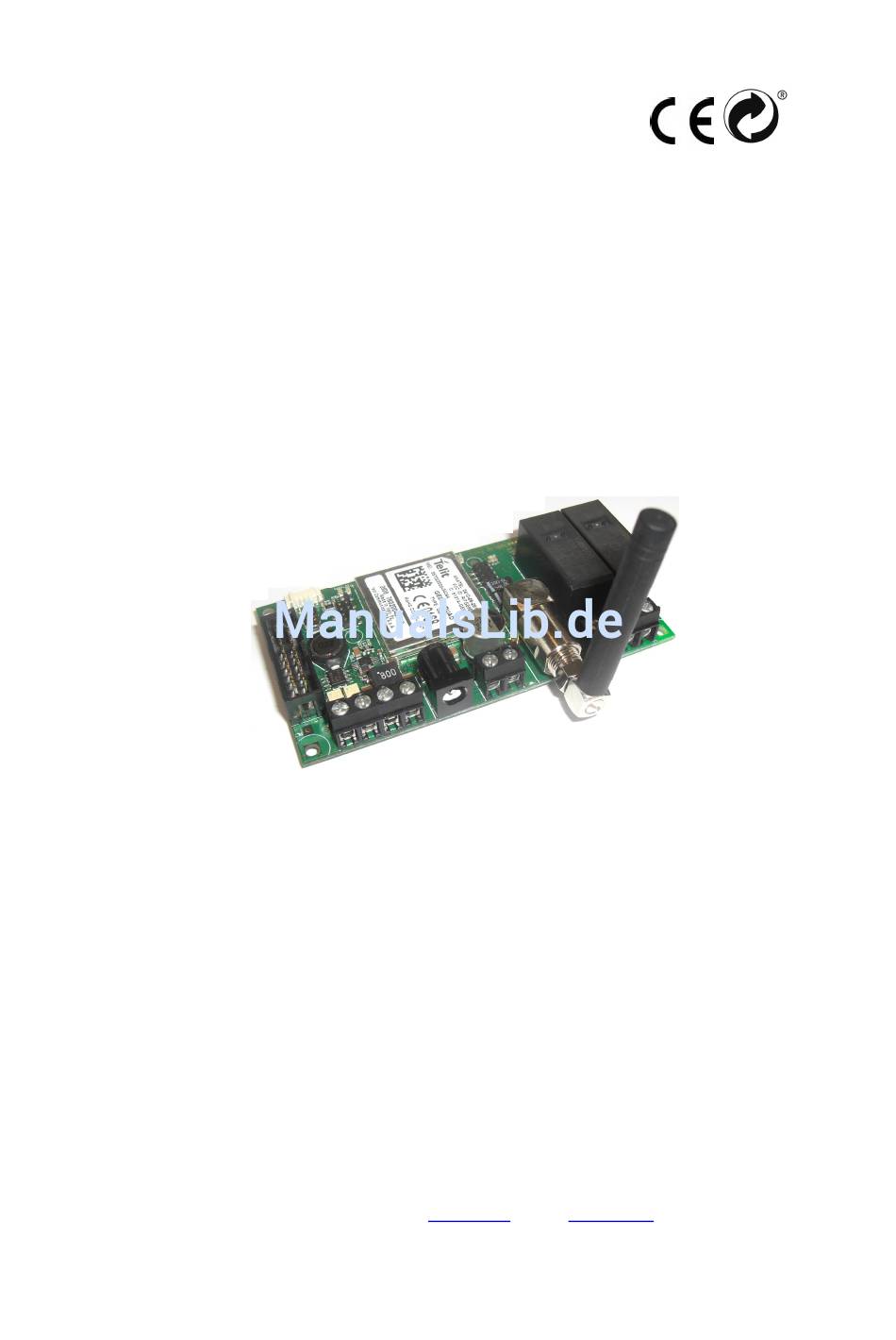

- Seite 1 Bedienungsanleitung Seite 1-35 Telic STD 32 Telic GmbH – Internet: www.telic.de; E-Mail: info@telic.de Version 02/09...
-
Seite 2: Inhaltsverzeichnis
Einleitung..............................3 Achtung, bitte lesen...........................4 Erklärung technischer Grundlagen......................5 GSM-Netz im Allgemeinen.........................5 GPRS ...............................5 Quadband Frequenzen........................5 Internet im Allgemeinen........................5 E-Mail via SMTP..........................5 Web Server............................6 Fixed IP ............................6 Betriebsbedingungen ..........................6 Bestimmungsgemäße Verwendung ......................7 Einführung ..............................8 Schnellstart-Anleitung..........................9 Allgemeine Vorbereitungen........................9 Vorbereitungen an der Hardware .......................9 Konfiguration per Anruf........................9 Schnelltest der Konfiguration ......................10 Übersicht der SMS Kommandos......................10... -
Seite 3: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für den Kauf eines STD32 Telemetriemoduls aus dem Hause Telic entschieden haben! Das STD32 bietet nahezu jedem Nutzer die Möglichkeit, aus der Ferne Verbraucher ein- und auszuschalten und Alarme übermittelt zu bekommen. Dabei kann die Übertragung von Schalt- und Alarmmeldungen per SMS über jedes SMS-fähige Handy oder über einen Sprachanruf erfolgen. -
Seite 4: Achtung, Bitte Lesen
Für Folgeschäden, die daraus resultieren, übernimmt die Firma Telic keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt die Firma Telic keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Derjenige, der eine Baugruppe durch Erweiterung bzw. Gehäuseeinbau betriebsbereit macht, gilt nach DIN VDE 0869 als Hersteller und ist verpflichtet, bei Weitergabe des Gerätes alle Begleitpapiere mitzuliefern und auch... -
Seite 5: Erklärung Technischer Grundlagen
Die Inbetriebnahme darf grundsätzlich nur erfolgen, wenn die Schaltung absolut berührungssicher in ein Gehäuse eingebaut ist. Sind Messungen am geöffneten Gehäuse unumgänglich, so muss aus Sicherheitsgründen ein Trenntrafo zwischengeschaltet werden, oder, wie bereits erwähnt, die Spannung über ein geeignetes Netzteil, (das den Sicherheitsbestimmungen entspricht) zugeführt werden. -
Seite 6: Web Server
Betreiben Sie das STD32 nur mit einer Betriebsspannung zwischen 5-32V DC (Gleichstrom) und beachten Sie die Polarität! (siehe Abb.1). Es ist ein stabilisiertes Netzteil mit mindestens 1A Ausgangsstrom zu verwenden (wir raten Ihnen dringend das Telic Original-Netzteil zu verwenden). Verwenden Sie ein Netzgerät als Spannungsquelle, so muss dies unbedingt den VDE-Vorschriften entsprechen! Bei Geräten mit einer Betriebsspannung >35V, die an einem der Relais angeschlossen sind, darf die... -
Seite 7: Bestimmungsgemäße Verwendung
Falls das Gerät repariert werden muss, dürfen ausschließlich Original-Ersatzteile verwendet werden. Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen. Das Gerät ist von Blumenvasen, Badewannen, Waschtischen, Flüssigkeiten usw. fernzuhalten. Die Betriebslage des Gerätes ist beliebig. 4 Bestimmungsgemäße Verwendung Der bestimmungsgemäße Einsatz des STD32 ist das ferngesteuerte Ein- und Ausschalten von Geräten über das GSM Netz bzw. -
Seite 8: Einführung
Sie können beispielsweise per Anruf Ihr Garagentor öffnen oder sich eine Meldung (per SMS oder E-Mail) senden lassen, wenn Ihre Haus-Alarmanlage auslöst. In Verbindung mit der Telic Kamera können Sie sich auch per E-Mail ein Foto zuschicken lassen, wenn ein angeschlossener Bewegungsmelder auslöst. -
Seite 9: Schnellstart-Anleitung
6 Schnellstart-Anleitung Im folgenden Abschnitt wird Schritt für Schritt darauf eingegangen, wie Sie, ohne lange Vorbereitungszeit, das STD32 administrieren können. Allgemeine Vorbereitungen Zur Inbetriebnahme des STD32 benötigen Sie eine freigeschaltete SIM Karte eines GSM Netzbetreibers, bei der die PIN auf „0000“ (vier mal die Null) gesetzt worden ist. Alternativ hierzu kann auch die PIN „2468“ verwendet werden. -
Seite 10: Schnelltest Der Konfiguration
Bitte beachten Sie: Wenn das STD32 wie im Auslieferungszustand ist, so zeigt es dies durch abwechselndes Blinken der roten und grünen System LED an. Ab diesem Zeitpunkt haben Sie 3 Minuten Zeit, das STD32 zu administrieren. Nach Ablauf der 3 Minuten (ohne dazwischen liegenden Konfigurationsanruf) schaltet sich das STD32 selbst ab. Ein erneutes Anlegen der Versorgungsspannung schaltet das STD32 wieder ein, und es erwartet wieder die Konfiguration Wird nach einer erfolgreichen Konfiguration das STD32 z.B. -
Seite 11: Sms Kommando Schicken
SMS Kommando schicken Das STD32 kann über eine SMS, die Sie an das STD32 schicken, sowohl Schaltvorgänge auslösen als auch individuell konfiguriert werden. Das Format einer solchen SMS ist wie folgt: Um das STD32 vor unberechtigtem Zugriff zu schützen, müssen Konfigurationsbefehle an das Gerät mit einem 4-stelligen Kennwort beginnen (Steuerbefehle, wie das Schalten eines Ausgangs oder das Abfragen des Status benötigen kein Kennwort!). -
Seite 12: Beispiele Sms Kommandos
Um den Web-Server zu aktivieren, senden Sie eine SMS mit dem Kommando „WEB:1.“, zu deaktivieren „WEB:0.“ Mit einer SMS mit dem Inhalt „O1:xxxxx.“ oder „O2:xxxxx.“ (xxxxx = Sekunden) kann man die Schaltzeiten der Relais konfigurieren. Das STD32 behält diese Einstellungen auch nach dem Trennen von der Versorgungsspannung. -
Seite 13: Mail Funktionen Via Gprs
Konfiguration einer zweiten Alarmnummer: 4244 C2:+491721234567. Löschen einer Alarmnummer 4244 C2:. Konfiguration eines neuen Kennworts: 4244 PN:AB12. Neue Nummer in erweiterter Clip Liste: 4244 CL:+491721234567. Nummer aus erweiterter Clip Liste entfernen: 4244 CD:+491721234567. 8 E-Mail Funktionen via GPRS Das STD32 bietet Ihnen die Möglichkeit, neben einer Benachrichtigung per SMS auch eine Benachrichtigung per E-Mail zu erhalten. -
Seite 14: Weiterführende E-Mail-Konfigurationsmöglichkeiten
SMTP-Einstellungen (um E-Mails versenden zu können) IP- Adresse des SMTP Servers SMTPIP:<text>. Port des SMTP Servers SMTPPORT:xxxxx. Benutzername für SMTP Server SMTPUSR:<text>. Benutzerpasswort für SMTP Server SMTPPWD:<text>. Die Kommandos „SMTPIP:<text>.“, „SMTPPORT:xxxxx.“, „SMTPUSR:<text>.“ und „SMTPPWD:<text>.“ bewerkstelligen die Einstellungen am SMPT Server. Die nötigen Inhalte erhalten Sie von ihrem SMTP-Server Anbieter. - Seite 15 Mit dem Kommando „FROM:<text>.“ stellen Sie die Absender-Adresse ein. Die max. Länge beträgt 75 Textzeichen. Die voreingestellte Adresse ist noreply@telic.de „PRIO:<x>.” stellt die Priorität ein, mit der die E-Mail angezeigt wird. Die Werte liegen zwischen 1 und 5. Der voreingestellte Wert ist 3 (normale Priorität) Mit dem Kommando „HTML:<x>.“...
-
Seite 16: Internet-Zugriff Auf Das Std32
Der voreingestellte Wert ist 7. 9 Internet-Zugriff auf das STD32 Neben der vorab beschriebenen „SMS-Konfiguration“ lässt sich Ihr STD32 auch via „Web-Interface“ konfigurieren. Darüber hinaus lassen sich über das Web-Interface die von der Telic Kamera aufgenommenen Bilder ansehen. Vorraussetzungen Um diese Funktionalität nutzen zu können, benötigen Sie einen besonderen Typ einer SIM-Karte: Sie benötigt eine fixe IP-Adresse und der Netzbetreiber muss ein Ansprechen des Gerätes aus dem Internet... -
Seite 17: Status"-Lasche
Als Benutzernamen geben Sie „STD32“ und als Kennwort die letzten vier Stellen der IMEI-Nummer ein (siehe Kapitel 7). Sollten Sie das Kennwort geändert haben, geben Sie Ihr eigenes Kennwort ein. Nun wird Ihnen die „Status“-Lasche des STD32 Web-Servers angezeigt. Der dargestellte Text ist grundsätzlich in englischer Sprache. -
Seite 18: Photo"-Lasche
„Photo“-Lasche Um ein aktuelles Foto der angeschlossenen Telic Kamera (als Zubehör erhältlich; siehe Kapitel 13) zu bekommen müssen Sie die „Photo“-Lasche anklicken und den„Load“-Button betätigen. Zur Anbindung der Kamera lesen Sie bitte Kapitel 10. Bitte beachten Sie, dass die Übertragung des Fotos je nach Qualität des GPRS-Netzes einige Zeit in Anspruch nehmen kann. -
Seite 19: Basic Configuration"-Lasche
„Basic Configuration“-Lasche Um die Grundeinstellungen (wie in Kapitel 7.1 beschrieben) durchzuführen müssen Sie die „Basic Configuration“-Lasche anklicken. Unter „I/Os configuration “ können Sie nun die Ein- und Ausgänge (Input/Output) Ihres STD32 konfigurieren. Output 1 time“ bzw. „Output 2 time“: Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „O1:xxxxx.“ bzw „O2:xxxxx.“ Hier stellen Sie die Schaltzeiten (in Sekunden) der Relais ein. - Seite 20 Unter „Message configuration “ können Sie nun die Event-Meldungen Ihres STD32 konfigurieren „Send start-up SMS”: Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „S1:x.“ Hier schalten Sie die Start-SMS (START-UP ALARM) ein oder aus. Hierzu müssen Sie nur auf das Ausklapp- Menü...
-
Seite 21: Advanced Configuration"-Lasche
„Advanced Configuration“-Lasche Um die weiterführenden Konfigurationsmöglichkeiten (wie unter Kapitel 8.2 beschrieben) durchzuführen, müssen Sie die „Advanced Configuration“-Lasche anklicken. Im oberen Teil der „Advanced Configuration“-Lasche können Sie die GPRS- und E-Mail-Einstellungen ändern. Unter „Network configuration“ können Sie nun GPRS-Einstellungen Ihres STD32 tätigen. Diese Einstellung ist die gleiche wie mit den SMS-Kommandos „APN:<text>.“, „APNUSR:<text>.“... - Seite 22 Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „FROM:<text>.“ Hier stellen Sie die Absender-Adresse ein. Die max. Länge beträgt 75 Textzeichen. Die voreingestellte Adresse ist noreply@telic.de „FROM field subject“: Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „FROMSUB:<text>.“...
- Seite 23 Falls Sie einigen E-Mail-Empfängern nur einzelne Event-Meldungen senden bzw. diese Meldungen verändern möchten, können Sie dies im unteren Teil der „Advanced configuration“- Lasche speziell für die einzelnen Events tun. „Event 1 (input 1 event) e-mail“: „Recipients for this event only (TO1)“ Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Input 1 Event“...
- Seite 24 Hier stellen Sie die E-Mail-Adressen ein, die NUR die „Start-up Event“ E-Mail erhalten sollen. Sie können bis zu 5 E-Mail-Adressen eingeben, die jeweils durch ein <;> getrennt werden müssen. Die max. Länge pro Mailadresse beträgt 75 Textzeichen. Werksseitig ist hier keine E-Mail-Adresse eingetragen. „Subject“...
-
Seite 25: Clip List"-Lasche
„Clip List“-Lasche Sie können bis zu fünfhundert weitere Rufnummern dazu autorisieren, das Relais 1 per Anruf zu schalten. „Add new CLIP“ Diese Einstellung ist die gleiche wie mit dem SMS-Kommando „CL:<nummer>.“ Hierzu geben Sie bitte die Rufnummer in das Textfeld ein und bestätigen mit der „Add“-Taste. „CLIP list“... -
Seite 26: Konfiguration Via Sms
9.10 Konfiguration via SMS 1.SMS („Basis-Einstellungen“) 4244 O1:10.C2:+491721234567.CL:01529876543. 2. SMS (GPRS-Einstellungen) 4244 APN:"web.vodafone.de".APNUSR:vodafone.APNPWD:vodafone. 3. SMS (SMTP-Einstellungen) 4244 SMTPIP:"smtp.de.aol.com".SMTPPORT:25.SMTPUSR: "Hans.Muster". SMTPPWD:Muster. 4. SMS (E-Mail-Einstellungen 1) 4244 TO: “erika.muster@muster.de“.“karl.muster@test.de”. 5. SMS (E-Mail-Einstellungen 2) 4244 TO1: “peter.mustermann@muster.de”. 6. SMS (E-Mail-Einstellungen 3) 4244 SUB1:Stromausfall.BODY1:Kein Strom am Kuehlschrank. 9.11 Konfiguration via Web-Interface Via Standard Web-Browser (z.B. - Seite 27 „Advanced Configuration“-Lasche öffnen und folgende Einestllungen vornehmen: Anschließend mit „Accept“ bestätigen.
-
Seite 28: Anbindung Der Kamera
Anschließend auf „Add“ klicken 10 Anbindung der Kamera Das STD32 bietet die Möglichkeit, mit Hilfe der Telic Kamera einen Gegenstand oder Raum zu überwachen. Von jedem internetfähigen Computer/Handy kann weltweit ein aktuelles Bild abgerufen werden (z.B. um sich die Wetterverhältnisse am Ferienhaus anzuschauen). -
Seite 29: Fehlerbehandlung
11 Fehlerbehandlung Fehlerbild Mögliche Ursache Lösung GSM-LED bleibt dunkel Keine Versorgungsspannung Netzgerät anschließen GSM-LED blinkt von Anfang an Keine SIM Karte / kein Kontakt zur SIM Oberfläche der SIM Karten zyklisch 2 mal Karte reinigen GSM-LED blinkt von Anfang an PIN nicht „0000“... - Seite 30 2. Fernschalten von Verbrauchern per Sprachanruf oder via SMS Anruf/SMS =250V / 6A (12V / 1A) Verbraucher STD32 Rufen Sie das betriebsbereite STD32 mit Ihrem Mobiltelefon an oder schicken Sie eine Steuer-SMS, schon können Sie beliebige Verbraucher bis 250V / 6A schalten (z.B. Heizsystem, Klimaanlage, Alarmanlage, Garagentor ...) 3.
-
Seite 31: Zubehör
Die Telic GmbH bietet Zubehör für das STD32, das im Zusammenspiel mit dem STD32 eingehend getestet und freigegeben ist. Daher raten wir von der Nutzung von anderen Zubehörkomponenten als denen der Telic GmbH ab. Der Gewährleistungsanspruch gilt in jedem Fall nur bei der Nutzung von Original Telic Zubehör. -
Seite 32: Technische Daten Und Hotline
© Copyright 2009 by Telic GmbH Telic GmbH Raiffeisenallee 12b D-82041 Oberhaching Deutschland www.telic.de Telic behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen, Korrekturen und/oder Verbesserungen des Inhalts vorzunehmen, ohne jedoch dazu verpflichtet zu sein. Alle Angaben sind ohne Gewähr. -
Seite 34: Anhang
16 Anhang Im folgenden alle SMS-Kommandos als Übersicht: Standard Kommandos (s. Kapitel 7.2) Auf Fabrikeinstellungen zurücksetzen Status anfordern Start SMS ein/aus S:1. / S:0. Web-Server aktivieren WEB:1. Relais 1 ein O1ON. Relais 1 aus O1OFF. Relais 2 ein O2ON. Relais 2 aus O2OFF. - Seite 35 Eingehender Anruf Event Empfänger E-Mail Adresse TO4:<text>. Betreffzeile der E-Mail SUB4:<text>. Inhalt der E-Mail BODY4:<text>. Photo SMS Event Empfänger E-Mail Adresse TO5:<text>. Betreffzeile der E-Mail SUB5:<text>. Inhalt der E-Mail BODY5:<text>. Spezielle Einstellungen Absender E-mail Adresse FROM:<text>. Eingestellte Priorität der E-mail PRIO:<x>.
