HDT8012

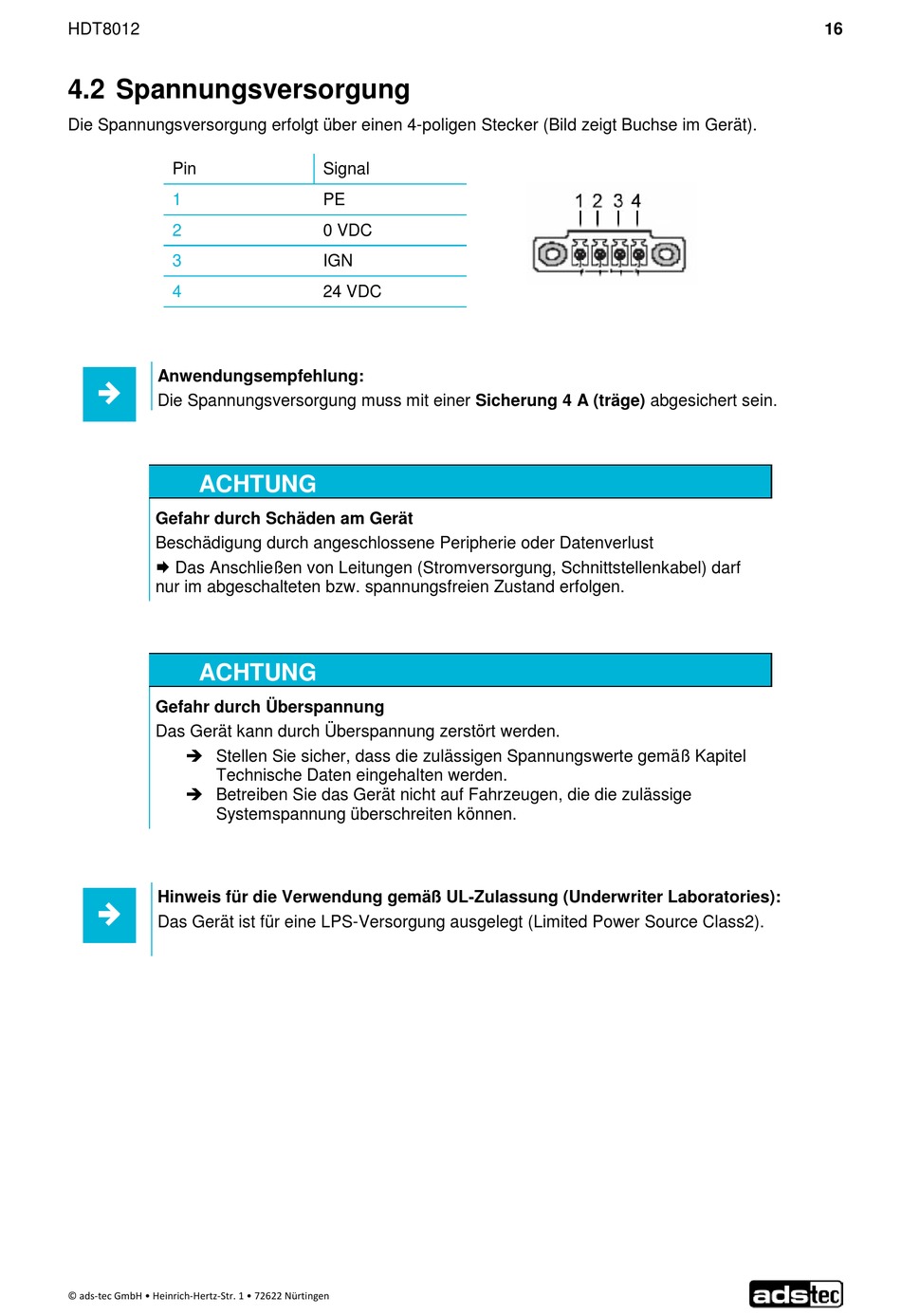

4.2 Spannungsversorgung
Die Spannungsversorgung erfolgt über einen 4-poligen Stecker (Bild zeigt Buchse im Gerät).
Pin
1
2
3
4
Anwendungsempfehlung:
Die Spannungsversorgung muss mit einer Sicherung 4 A (träge) abgesichert sein.
ACHTUNG
Gefahr durch Schäden am Gerät
Beschädigung durch angeschlossene Peripherie oder Datenverlust
Das Anschließen von Leitungen (Stromversorgung, Schnittstellenkabel) darf
nur im abgeschalteten bzw. spannungsfreien Zustand erfolgen.
Pos : 18 /D atentec hni k/Inbetri ebnahme/R eihenfolg e der Inbetriebnahme/R ei henfolge der Inbetriebnahme für VMT 60xx- Seri e @ 1\mod_1222073159179_6.doc @ 4100 @ : 19 /D atentec hni k/Inbetriebnahme/Betriebsber eitsc haft prüfen/Betriebsberei tsc haft prüfen für OPC /CPC/PLC/OTC/ITC /VMT- Serie(+M onitor e) / IPC 5100/5500/2400/1100 @ 0\mod_1158905578361_6.doc @ 381 @
ACHTUNG
Gefahr durch Überspannung
Das Gerät kann durch Überspannung zerstört werden.
Stellen Sie sicher, dass die zulässigen Spannungswerte gemäß Kapitel
Technische Daten eingehalten werden.
Betreiben Sie das Gerät nicht auf Fahrzeugen, die die zulässige
Systemspannung überschreiten können.
Hinweis für die Verwendung gemäß UL-Zulassung (Underwriter Laboratories):
Das Gerät ist für eine LPS-Versorgung ausgelegt (Limited Power Source Class2).
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
