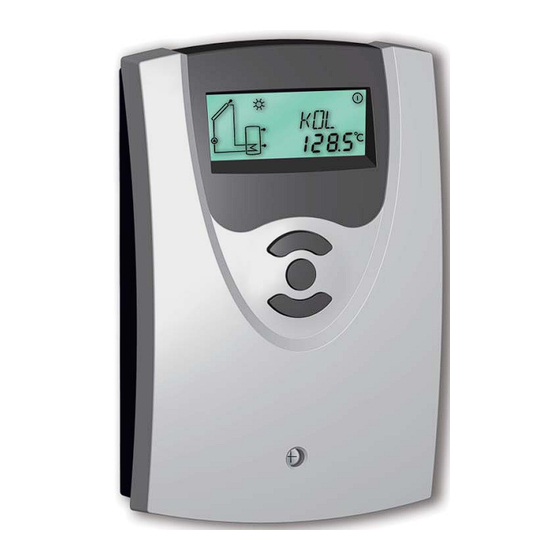

- Seite 1 SUN 2 PLUS 2R Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Die bestimmungswidrige Verwen- dung führt zum Ausschluss jeglicher Konformitätserklärung Haftungsansprüche. Wir, die Riello Spa, Via Ing. Pilade Riello 7, 37048 Legnago (VR), erklären in alleiniger Verantwortung, dass das Produkt SUN 2 PLUS 2R mit den folgenden Normen übereinstimmt: EN 55 014-1 EN 60 730-1 Gemäß... -
Seite 3: Funktionsübersicht Und Technische Daten
• Solarer Betriebsstundenzähler und Thermostatfunktion ® • VBus • Echtzeituhr Lieferumfang: 1 x SUN 2 PLUS 2R 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben Zusätzlich im Komplettpaket: 1 x Sensor FKP6... -
Seite 4: Installation
SUN 2 PLUS 2R Anwendungsbeispiele SUN 2 PLUS 2R Standard-Solarsysteme Solarsysteme mit Nachheizung Installation WARNUNG! Vor jedem Öffnen des Gehäuses 1.1 Montage all polige Trennung von der Netz- Display spannung sicherstellen! Blende Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elektro-... -
Seite 5: Elektrischer Anschluss
SUN 2 PLUS 2R Die Stromversorgung des Reglers muss über einen ex- 1.2 Elektrischer Anschluss ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und die Versorgungsspannung muss 220 ... 240 V~ (50 ... 60 Hz) Sicherung betragen. Flexible Leitungen sind mit den beiliegenden Zugentlastungsbügeln und den zugehörigen Schrauben am... -
Seite 6: Solarsystem Und Nachheizung
SUN 2 PLUS 2R Solarsystem und Nachheizung mit 1 Speicher, 3 Sen- 1.2.2 Klemmenbelegung Anlage 2 soren und Nachheizung. Der Sensor S4 / TRL kann optional zur Wärme mengenbilanzierung verwendet werden. ANL 2 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben /... -
Seite 7: System Monitoring-Display
SUN 2 PLUS 2R System-Monitoring-Display Das System-Monitoring-Display besteht aus 3 Bereichen: Der Kanalanzeige, der Symbolleiste und dem System- Screen (aktives Anlagenschema). Vollanzeige Monitoring-Display 2.2.1 Kanalanzeige Die Kanalanzeige besteht aus zwei Zeilen. Die obere An- zeigen-Zeile ist eine alphanumerische 16-Segment-Anzeige (Textanzeige). Hier werden hauptsächlich Kanalnamen/Menü- punkte eingeblendet. -
Seite 8: Blinkcodes
SUN 2 PLUS 2R Sensoren Sensor Speicher oben Kollektor 2 Kollektor 1 Ventil Pumpen Sensor Zusatzsymbol Brennerbetrieb Speicherwärmetauscher Speicher Speicher 2 oder Nachheizung (mit Zusatzsymbol) Temperatursensor Kollektor mit Kollektorsensor Speicher Pumpe mit Wärme tauscher Nachheizung mit Brennersymbol 2.3 Blinkcodes • Pumpen blinken während der Einschaltphase •... -
Seite 9: Erstinbetriebnahme
SUN 2 PLUS 2R 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durch- läuft eine Initialisierungsphase, in der die Betriebs-Kon- trolllampe rot und grün blinkt. Nach der Initialisierung befi ndet sich der Regler im automatischen Regelbetrieb mit Werkseinstellung. -
Seite 10: Regelparameter Und Anzeigekanäle
SUN 2 PLUS 2R Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Entsprechender Kanal ist vorhanden. Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige Entsprechender Kanal ist nur bei deaktivierter Option Option aktiviert ist. -
Seite 11: Anzeige Kollektortemperatur
SUN 2 PLUS 2R 4.1.1 Anzeige Kollektortemperatur Zeigt die momentane Kollektortemperatur an. KOL: Kollektortemperatur • KOL : Kollektortemperatur Anzeigebereich: -40 ... +250 °C 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP, TSPU, TSPO: Speichertemperaturen • TSP : Speichertemperatur Anzeigebereich: -40 ... +250 °C •... -
Seite 12: Einstell-Kanäle
SUN 2 PLUS 2R 4.1.7 Wärmemengenbilanzierung Grundsätzlich ist in Verbindung mit einem Flowmeter eine OWMZ:Wärmemengen- Wärme men gen bilanzierung möglich. Dazu ist in Kanal bilanzierung OWMZ die Option Wärmemengenbilanzierung zu akti- Einstellbereich OFF ... ON vieren. Werkseinstellung OFF Der am Flowmeter abzulesende Volumenstrom (l/min) muss VMAX: Volumenstrom in im Kanal VMAX eingestellt werden. -
Seite 13: Speicher-Maximaltemperatur
SUN 2 PLUS 2R Bei Überschreiten der eingestellten Maximaltemperatur 4.1.9 Speicher-Maximaltemperatur wird eine weitere Speicherladung verhindert und somit eine S MX: schädigende Überhitzung vermieden. Bei überschrittener Speichermaximaltemperatur Speicher-Maximaltemperatur wird im Display angezeigt. Einstellbereich 2 ... 95 °C Hinweis: Der Regler verfügt über eine Speichersicher heits - Werkseinstellung 60 °C... - Seite 14 SUN 2 PLUS 2R Die Frostschutzfunktion setzt bei Unterschreiten der ein- 4.1.13 Option Frostschutzfunktion gestellten Frostschutztemperatur den Ladekreis zwischen OKF: Kollektor und dem Speicher in Betrieb, um das Medium Frostschutzfunktion vor dem einfrieren oder „eindicken“ zu schützen. Bei über- Einstellbereich OFF / ON schreiten der eingestellten Frostschutztemperatur um 1 °C...
- Seite 15 SUN 2 PLUS 2R 4.1.16 Thermostatfunktion (ANL = 2) Die Thermostatfunktion arbeitet unabhängig vom Solarbe- Überschusswärmenutzung Nachheizung trieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwendet •...
-
Seite 16: Tipps Zur Fehlersuche
SUN 2 PLUS 2R 5. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Sicherung T4A Warnsymbole VBus Betriebskontrolllampe ist dauerhaft erloschen Im Display erscheint das Symbol und das Symbol blinkt. Sensordefekt. Im entsprechenden Sensor- Anzeigekanal wird anstatt einer Tempera- tur ein Fehlercode angezeigt. -
Seite 17: Verschiedenes
SUN 2 PLUS 2R 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerfl attern“) auch Blubbern in der Leitung. - Seite 18 SUN 2 PLUS 2R Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula-...
-
Seite 19: Zubehör
SUN 2 PLUS 2R 6. Zubehör Sensoren Unser Angebot umfasst Hochtemperatursensoren, Flachan- legesensoren, Außentemperatursensoren, Raumtemperatur- sensoren, Rohranlegesensoren und Einstrahlungssensoren, auch als Komplettsensoren mit Tauchhülse. Überspannungsschutz Der Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfi ndlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Gewitter etc. -
Seite 20: Ihr Fachhändler
Gewähr für die Vollständigkeit aller in dieser Anleitung ver- außerhalb des Urheberrechts bedarf der Zustimmung der öffentlichten Zeichnungen und Texte aus, sie haben lediglich Firma Riello Spa. Dies gilt insbesondere für Vervielfältigungen Beispielcharakter. Werden darin vermittelte Inhalte benutzt / Kopien, Übersetzungen, Mikroverfi lmungen und die Einspei- oder angewendet, so geschieht dies ausdrücklich auf das...
