TDE Instruments DPM72-AVP Bedienungsanleitung Seite 2

3. Beschreibung
Es werden die Messarten Volt AC/DC, Strom AC/DC sowie 5A für Stromwandler
unterstützt. Messmodi können im Betrieb per Schaltkontakt an J4-J6 umgeschaltet
werden. Es werden Min- und Maxwerte aufgezeichnet und können per Schaltkontakt
aktiviert und zurückgesetzt werden. Das Gerät zeichnet Werte über eine Dauer von
drei Minuten bis zu 14 Tagen auf. Zeitbereich und Verlaufsgrafik können per
Schaltkontakt umgeschaltet werden.
Über die dazugehörige Software „Digalox Manager" können folgende Parameter pro
Messmodus konfiguriert werden: Skalenbeschriftungen, Anzeigestile (Zeiger, Tacho,
Balken, etc.), Startbild, Schwellwerte für die Alarmausgänge, Hysterese u.v.m. Per
Software können die Messwerte im Messspeicher ausgelesen sowie eine
kontinuierliche Messwertübertragung aktiviert werden. Die Messwerte lassen sich
innerhalb der Software grafisch auswerten und als CSV-Datei exportieren.

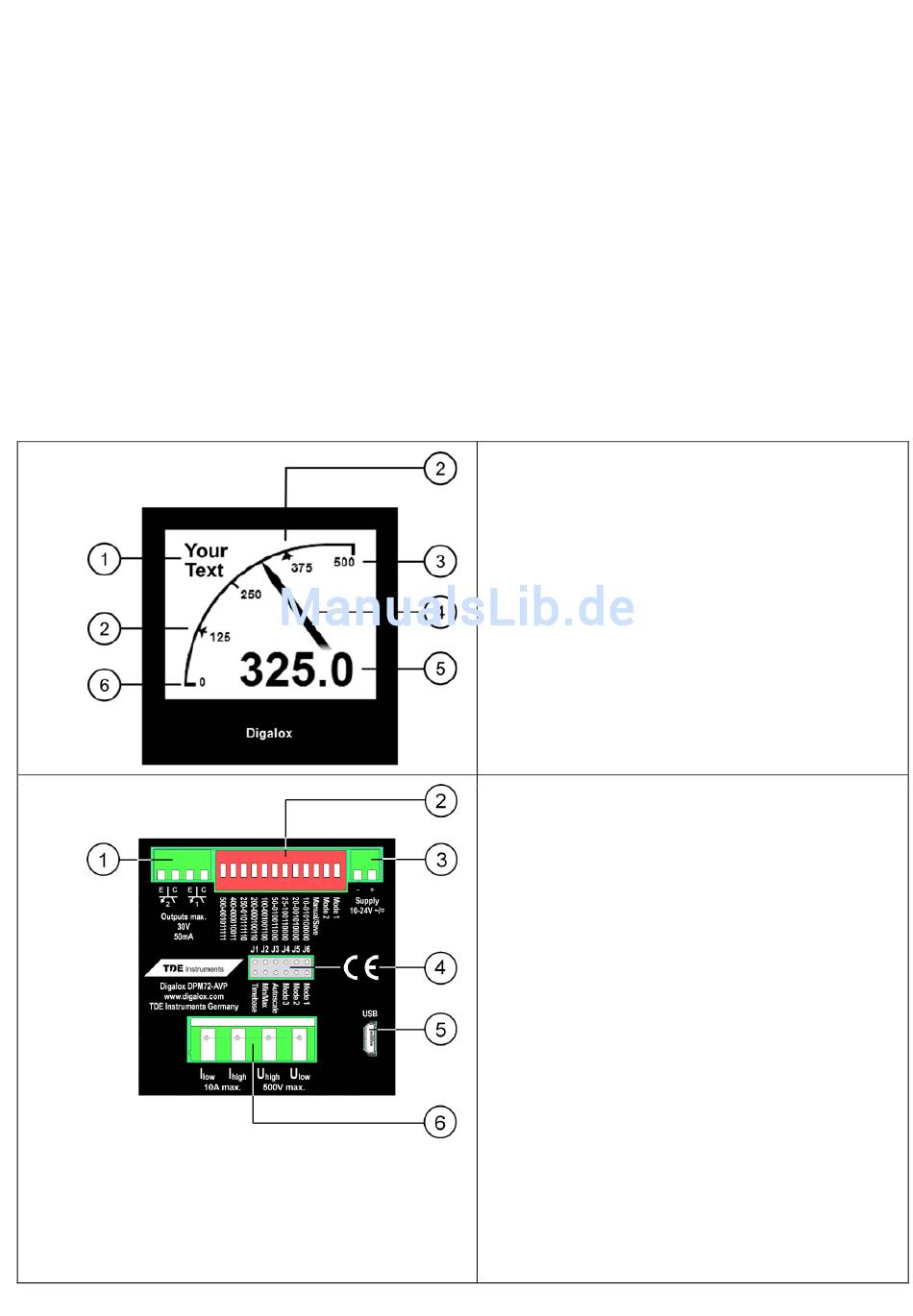

Vorderseite
1 Messeinheit oder Freitext
2 Schwellwerte
3 Obere Skalenbeschriftung
4 Grafische Messwertdarstellung
5 Digitaler Messwert
6 Untere Skalenbeschriftung
Rückseite
1 2 Optokoppler-Schaltausgänge
2 DIP-Schalter für Einstellung
Messmodus und obere
Skalenbeschriftung
3 Eingang Versorgungsspannung
4 Anschluss Steckbrücken für
Konfiguration oder externe Schalter
zur Aktivierung/Umschaltung
Messmodus, Verlaufsanzeige,
Min/Max-Anzeige, Autoskalierung
5 USB Schnittstelle
Versorgungsspannung (alternativ)
und Software-
Kommunikationsschnittstelle
6 Messeingänge
