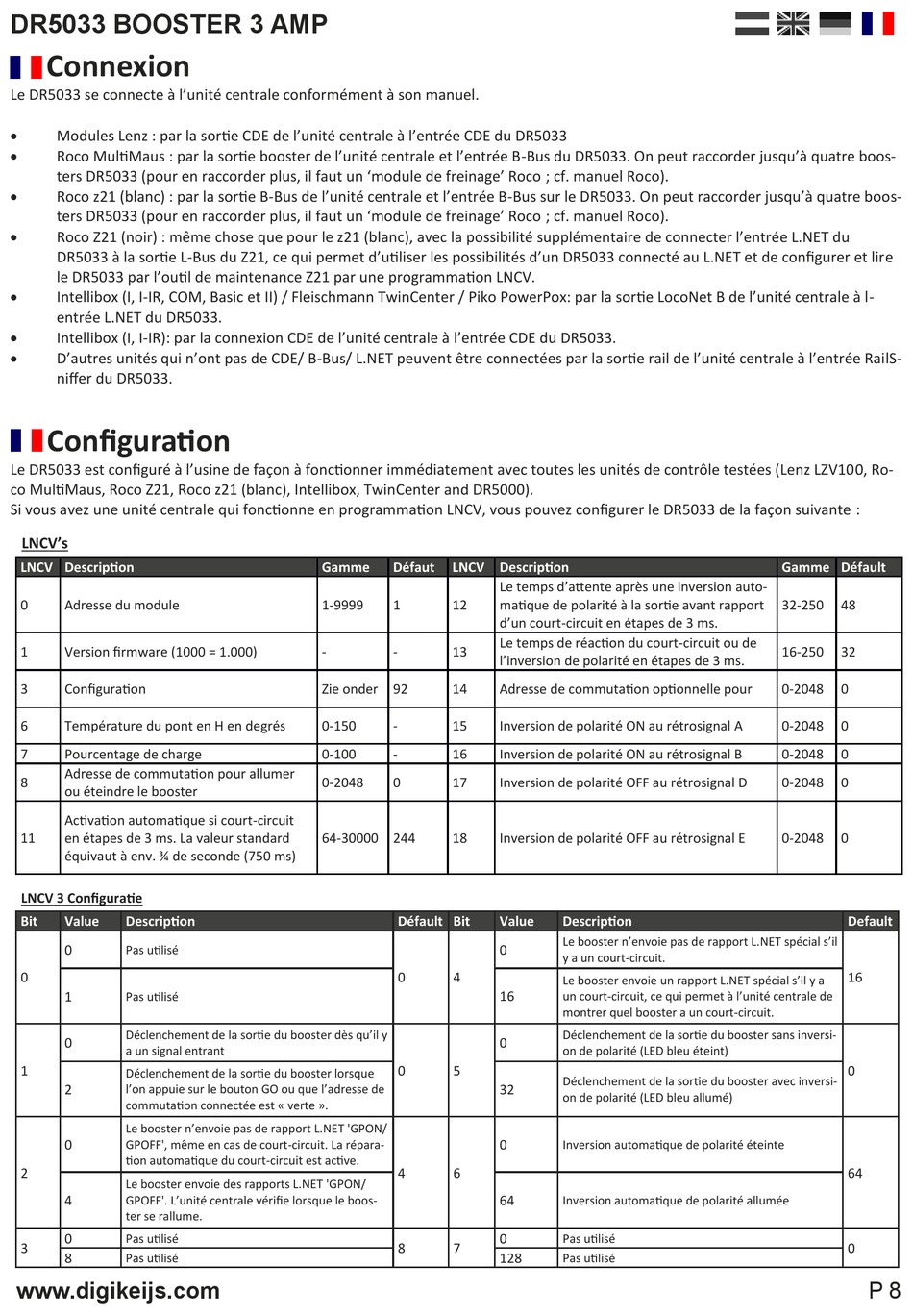

DR5033 BOOSTER 3 AMP
Connexion
Le DR5033 se connecte à l'unité centrale conformément à son manuel.

Modules Lenz : par la sortie CDE de l'unité centrale à l'entrée CDE du DR5033

Roco MultiMaus : par la sortie booster de l'unité centrale et l'entrée B-Bus du DR5033. On peut raccorder jusqu'à quatre boos-
ters DR5033 (pour en raccorder plus, il faut un 'module de freinage' Roco ; cf. manuel Roco).

Roco z21 (blanc) : par la sortie B-Bus de l'unité centrale et l'entrée B-Bus sur le DR5033. On peut raccorder jusqu'à quatre boos-
ters DR5033 (pour en raccorder plus, il faut un 'module de freinage' Roco ; cf. manuel Roco).

Roco Z21 (noir) : même chose que pour le z21 (blanc), avec la possibilité supplémentaire de connecter l'entrée L.NET du
DR5033 à la sortie L-Bus du Z21, ce qui permet d'utiliser les possibilités d'un DR5033 connecté au L.NET et de configurer et lire
le DR5033 par l'outil de maintenance Z21 par une programmation LNCV.

Intellibox (I, I-IR, COM, Basic et II) / Fleischmann TwinCenter / Piko PowerPox: par la sortie LocoNet B de l'unité centrale à l-
entrée L.NET du DR5033.

Intellibox (I, I-IR): par la connexion CDE de l'unité centrale à l'entrée CDE du DR5033.

D'autres unités qui n'ont pas de CDE/ B-Bus/ L.NET peuvent être connectées par la sortie rail de l'unité centrale à l'entrée RailS-
niffer du DR5033.
Configuration
Le DR5033 est configuré à l'usine de façon à fonctionner immédiatement avec toutes les unités de contrôle testées (Lenz LZV100, Ro-
co MultiMaus, Roco Z21, Roco z21 (blanc), Intellibox, TwinCenter and DR5000).
Si vous avez une unité centrale qui fonctionne en programmation LNCV, vous pouvez configurer le DR5033 de la façon suivante :
LNCV's
LNCV Description
0 Adresse du module
1 Version firmware (1000 = 1.000)
3 Configuration
6 Température du pont en H en degrés
7 Pourcentage de charge
Adresse de commutation pour allumer
8
ou éteindre le booster
Activation automatique si court-circuit
11 en étapes de 3 ms. La valeur standard
équivaut à env. ¾ de seconde (750 ms)
LNCV 3 Configuratie
Bit Value Description
0
Pas utilisé
0
1
Pas utilisé
Déclenchement de la sortie du booster dès qu'il y
0
a un signal entrant
1
Déclenchement de la sortie du booster lorsque
2 l'on appuie sur le bouton GO ou que l'adresse de
commutation connectée est « verte ».
Le booster n'envoie pas de rapport L.NET 'GPON/
0
GPOFF', même en cas de court-circuit. La répara-
tion automatique du court-circuit est active.
2
Le booster envoie des rapports L.NET 'GPON/
4 GPOFF'. L'unité centrale vérifie lorsque le boos-
ter se rallume.
0 Pas utilisé
3
8
Pas utilisé
www.digikeijs.com
Gamme Défaut LNCV Description
1-9999 1 12
- - 13
Zie onder 92 14
0-150 - 15
0-100 - 16
0-2048 0 17
64-30000 244 18
Défault Bit
0 4
0 5
4 6
8 7
Le temps d'attente après une inversion auto-
matique de polarité à la sortie avant rapport
d'un court-circuit en étapes de 3 ms.
Le temps de réaction du court-circuit ou de
l'inversion de polarité en étapes de 3 ms.
Adresse de commutation optionnelle pour
Inversion de polarité ON au rétrosignal A
Inversion de polarité ON au rétrosignal B
Inversion de polarité OFF au rétrosignal D
Inversion de polarité OFF au rétrosignal E
Value Description
Le booster n'envoie pas de rapport L.NET spécial s'il
0
y a un court-circuit.
Le booster envoie un rapport L.NET spécial s'il y a
16 un court-circuit, ce qui permet à l'unité centrale de
montrer quel booster a un court-circuit.
Déclenchement de la sortie du booster sans inversi-
0
on de polarité (LED bleu éteint)
Déclenchement de la sortie du booster avec inversi-
32
on de polarité (LED bleu allumé)
0
Inversion automatique de polarité éteinte
64
Inversion automatique de polarité allumée
0 Pas utilisé
128
Pas utilisé
Gamme Défault
32-250 48
16-250 32
0-2048 0
0-2048 0
0-2048 0
0-2048 0
0-2048 0
Default
16
0
64
0
P 8
