Anschlüsse und Verkabelung
POWER MAIN LEVEL
MIN MAX
CH2 LINE IN CH1 LINE IN
CH2C H1

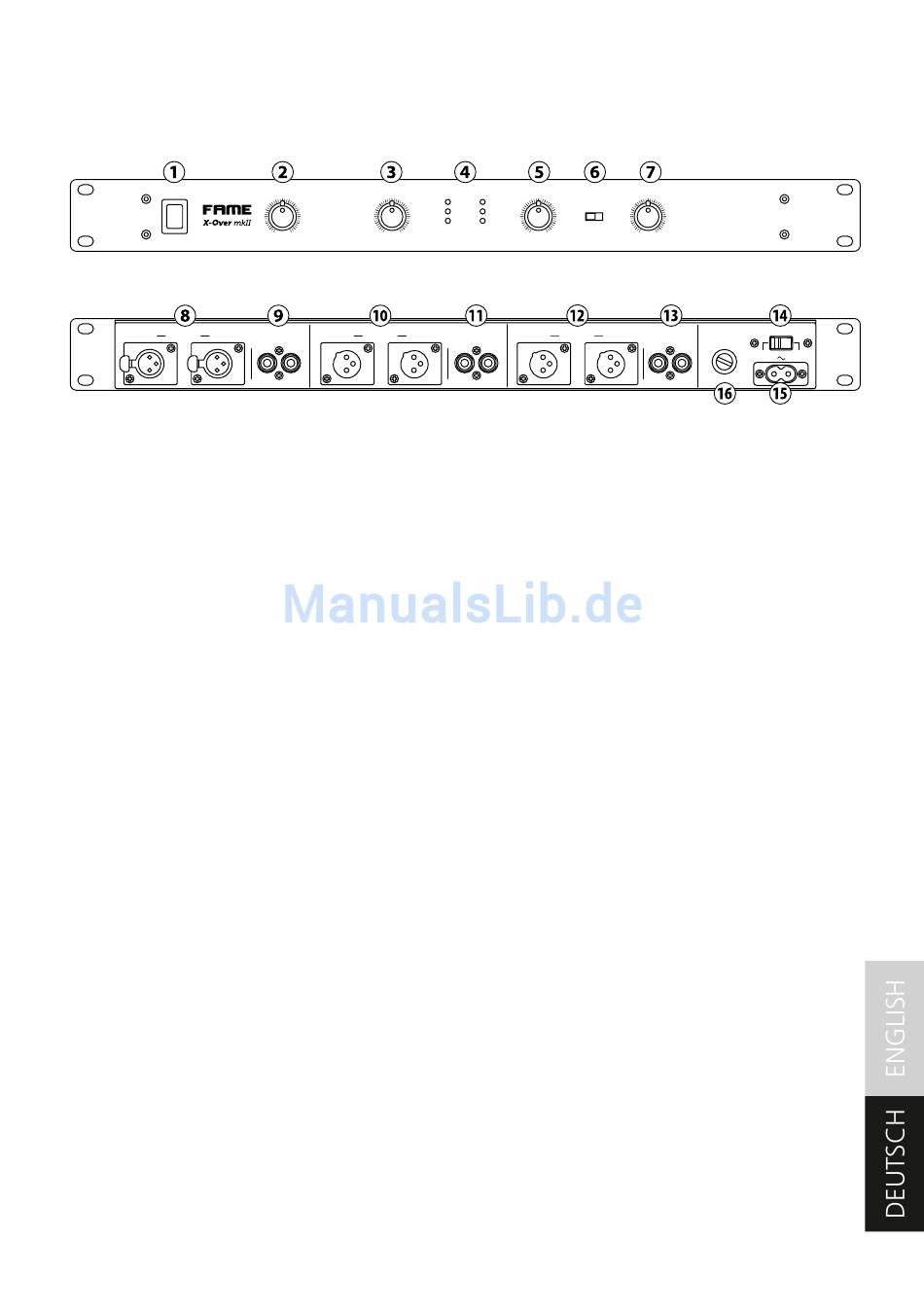

1: Netzschalter
2: LEVEL Main Regler
3: LEVEL Sub Regler
4: PEAK / LEVEL Meter
5: FREQ SUB Regler
6: PHASE SUB Schalter
7: FREQ SAT Regler
8: XLR Eingang
LEVEL MAIN-Regler: Mit diesem Regler wird der Ausgangspegel an den SUB OUT und den
SAT OUT Ausgängen eingestellt. Drehung nach links verringert, Drehung nach rechts erhöht
den Ausgangspegel.
LEVEL-SUB-Regler: Mit diesem Regler, wird nur das SUB OUT Signal geregelt. Stellen Sie mit
diesem Regler, dass Verhältnis des SUB-Signals zum SAT-Signal ein.
PEAK/LEVEL-Meter: Am PEAK/LEVEL-Meter kann der SUB Ausgangspegel visuell überwacht
werden. Um Verzerrungen zu vermeiden, sollte die weiße Peak-LED nicht aufleuchten.
FREQ SUB-Regler: Dient zur Einstellung der Trennfrequenz für den SUB OUT Ausgang. Die
Trennfrequenz kann dabei stufenlos zwischen 50 und 200 Hz eingestellt werden.
PHASE SUB-Schalter: Schaltet die Phase des SUB Ausgangs um. Er dient dazu, Phasenprob-
leme zu beseitigen.
0°: Phase normal
180°: Phase um 180° gedreht
FREQ SAT-Regler: Dient zur Einstellung der Trennfrequenz für den SAT OUT Ausgang. Die
Trennfrequenz kann dabei stufenlos zwischen 50 und 200 Hz eingestellt werden
Tipp: Bei allen Einstellungen der Trennfrequenzen sollte auf die Angaben des
Lautsprecherherstellers geachtet werden, da falsche Einstellungen sehr schnell zu
Beschädigungen der Lautsprecher führen. Dies ist besonders im Mittel- und Hoch-
tonbereich der Fall. Der eingestellte Frequenzbereich muss unbedingt in dem vom
Hersteller angegebenen Einsatzbereich des Lautsprechers liegen.
SUB LEVEL
CLIP
SIGNAL
POWER
MIN MAX
CH2 SUB OUT CH1 SUB OUTC
CH2C H1
9: Cinch Eingang
10: XLR SUB Ausgang
11: Cinch SUB Ausgang
12: XLR SAT Ausgang
13: Cinch SAT Ausgang
14: Netzwahlschalter
15: Kaltgeräteanschluss
16: Sicherung
SUB FREQ SUB PHASE SAT FREQ
70Hz 100Hz 70Hz 100Hz
180¡ 0¡
50Hz 200 Hz 50Hz 200 Hz
H2 SAT OUT CH1 SAT OUT
CH2 CH1
REPLACE FUSE
AS MARKED
220-240V 5VA 110-120V
50HZ AC 60HZ AC
110-120V:100mAT
220-240V: 50mAT
