6.
Amperestundenzähler AZ 2000 mit Magnetdosierpumpe.
Beim Betrieb eines Amperestundenzählers im Zusammenhang mit der
programierbaren Magnetdosierpumpe gamma/4-b ergibt sich eine Dosierung
in Abhängigkeit einer vorgewählten Ah/Amin Zahl.
Der Amperestundenzähler gibt bei jedem Summenzählersprung über seinen
Optolopplerausgang einen Impuls an die Dosierpumpe gamma/4-b ab.
An der gamma/4-b Pumpe wird nun eingestellt, wie viel Dosierhübe pro
Summenzählersprung durchgeführt werden sollen.
Bei der Umsetzung der AZ-lmpulse in Dosierhübe kann zwischen Übersetzung
und Untersetzung der Steuerimpulse gewählt werden.
Übersetzung:
Untersetzung:

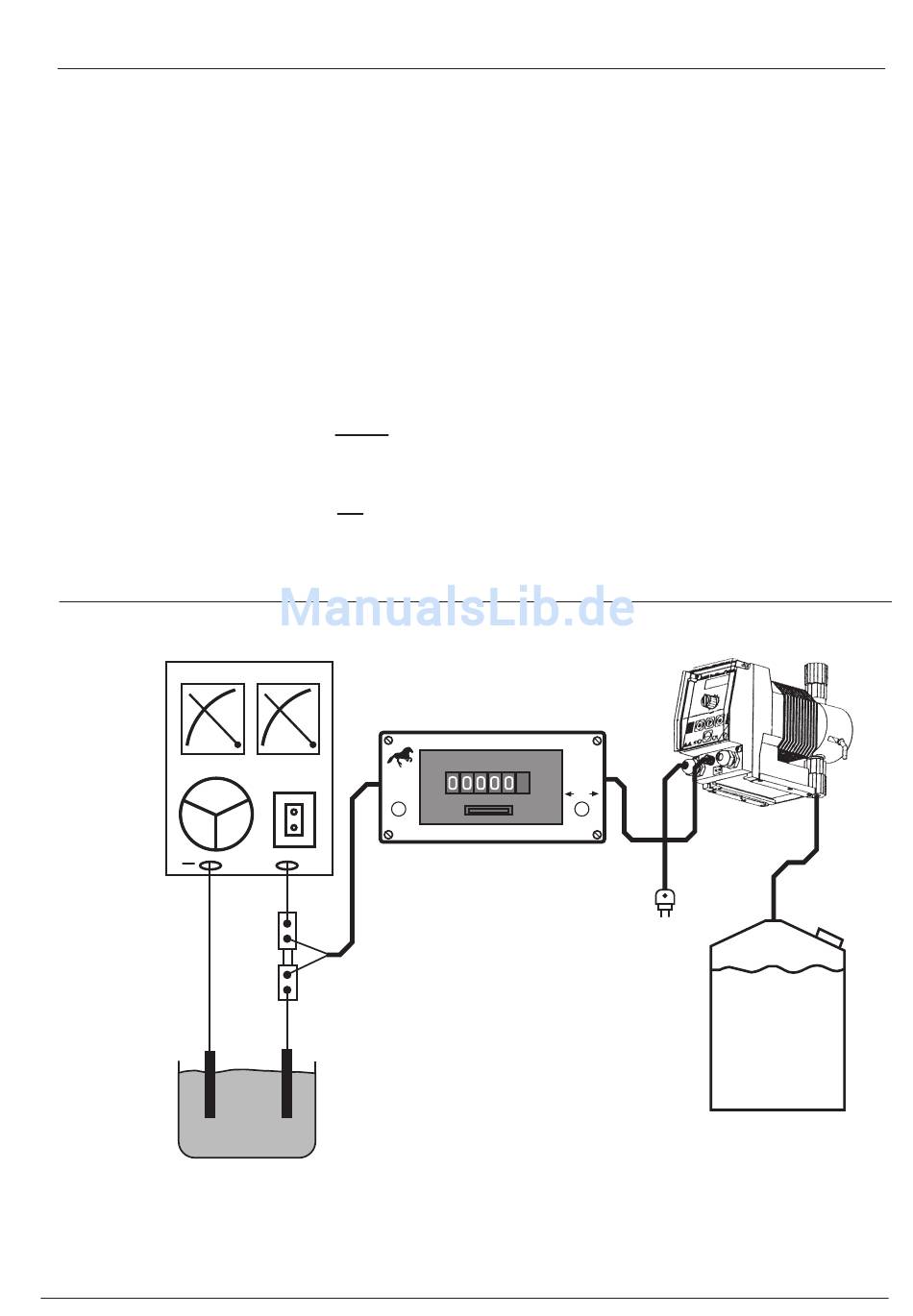

6.1 Funktionsschaltbild AZ 2000 mit Magnetdosierpumpe gamma/4-b
Gleichrichter
A
Shunt
Wanne
Aus einem Summen- bzw. Vorwahlzählerimpuls des AZ
werden n Dosierhübe erzeugt.
Aus n Summen- bzw. Vorwahlzählerimpulsen des AZ
wird ein Dosierhub erzeugt.
Amperestundenzähler
V
AZ 2000
AZ 2000
Netz
+
Magnetdosierpumpe
Ah /
Amin-
Zähler
1
MB
Dosier-
behälter
ba_az2000.FH5 0298 - 7 -
