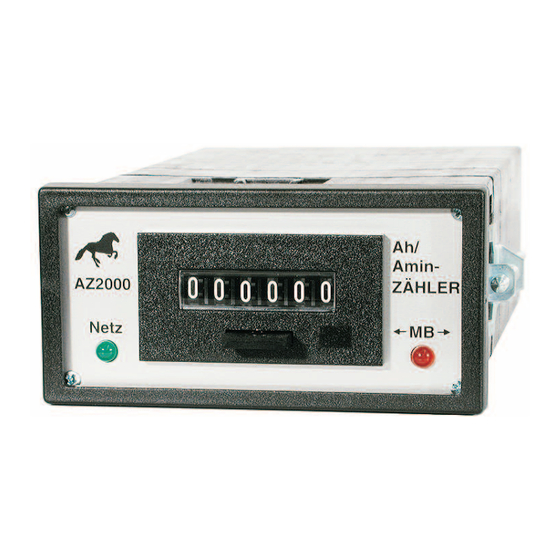

IMO AZ 2000 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für IMO AZ 2000

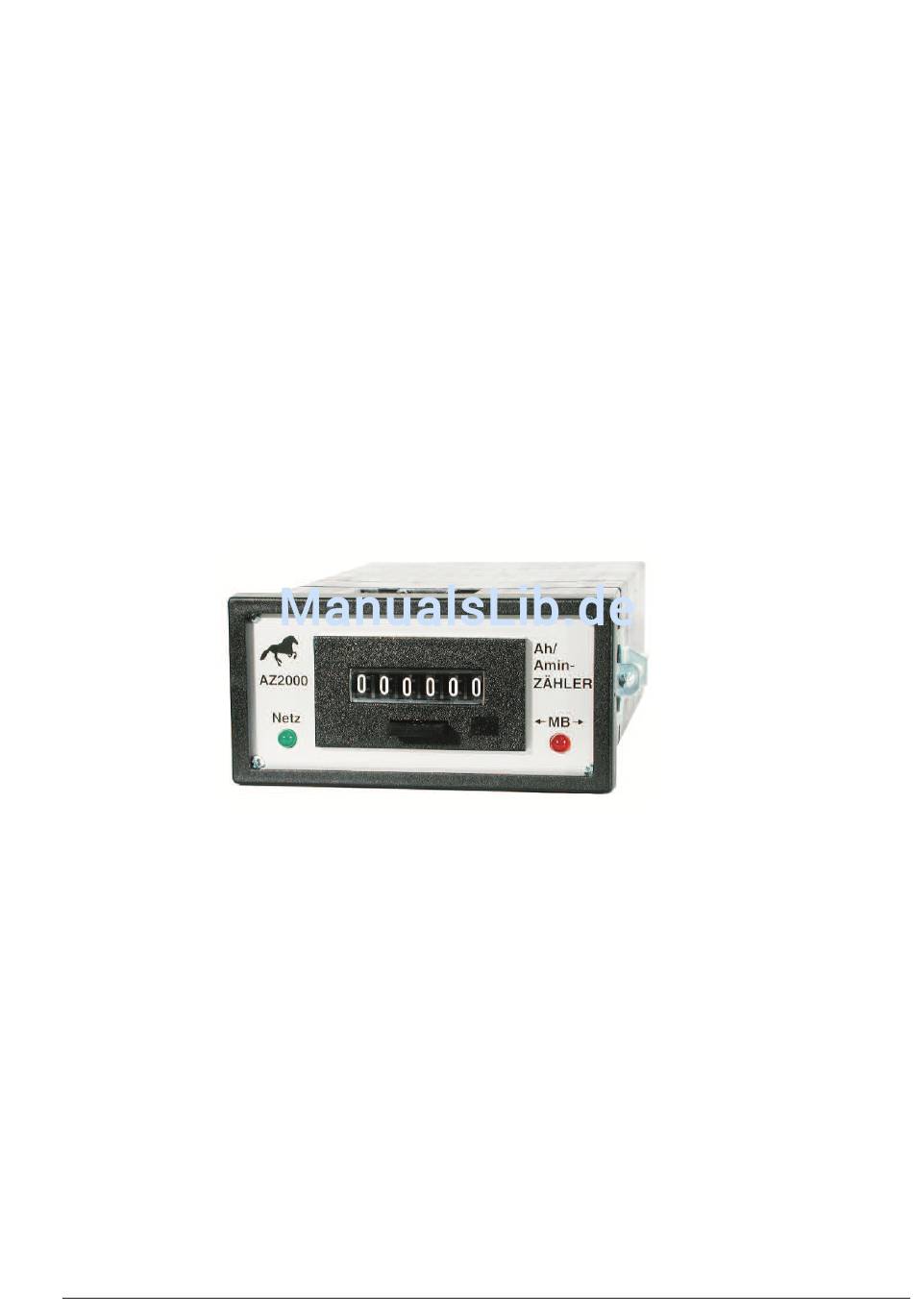

- Seite 1 Bedienungsanleitung Amperestundenzähler AZ 2000 ba_az2000.FH5 0298 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Achtung Einführung Beschreibung der Bedienlemente Funktionsprinzip Blockschaltbild Gerätebeschreibungen Erfassung von Summenströmen mit dem Potentialtrennmodul TMD U/U und dem AZ 2000 Funktionsschaltbild Amperestundenzähler AZ 2000 mit Magnetdosierpumpe Funktionsschaltbild mit Magnetdosierpumpe gamma/4b Technische Daten Anschlußschemen Anschluß AZ 2000 Anschluß Potentialtrenmodule an AZ 2000 Anschluß... -
Seite 3: Achtung
Fachmann durchgeführt werden, der mit den verbundenen Gefahren, und den VDE-Bestimmungen 0411 vertraut ist. Einführung Mit den Amperestundenzähler AZ 2000-4000 haben wir ein modernes Gerätekonzept für die Galvanotechnik verwirklicht. Die Geräte werden in modularer Bauweise gefertigt. Dadurch sind sie außergewönlich servicefreundlich und in allen Ausführungen kurzfristig ab Lager lieferbar. -
Seite 4: Funktionsprinzip
Funktionsprinzip Der funktionelle Aufbau ist bei sämtlichen Geräteausführungen gleich. Am Meßwiderstand (Shunt) fällt eine dem Galvanisierstrom proportionale Meßspannung ab, die im Eingangsverstärker verstärkt wird. Ein Spannungsfrequenzwandler wandelt die verstärkte Spannung in eine proportionale Frequenz um. Durch einen programmierbaren Frequenzteil wird erreicht, daß die Ah- bzw. Amin-Anzeige dem Summenstrom entspricht. Die Leuchtdiode "MB-Überwachung"... -
Seite 5: Gerätebeschreibungen
Rollenzählwerk. Die Anzeige wird mit einem Schlüssel zurückgestellt. Dies verhindert, daß der Zählerstand unbeabsichtigt verändert wird. Der AZ 2000 mit Frontmaß 48x96 besitzt keine Dosierelektronik. Ein Anschluß an die gamma 4-b Magnet- dosierpumpe ist durch den serienmäßigen Optokopplerausgang möglich. Meßbereichskontrolle Der AZ 2000 ist mit einer Meßsignal-... -
Seite 6: Erfassung Von Summenströmen Mit Dem Potentialtrennmodul
AZ 2000 als Gesamtsummenstrom zugeführt. Die Meßspannung des AZ 2000 entspricht somit direkt dem Galvanisierstrom. (siehe Zeichnung) Der AZ 2000 dient zur Anzeige des Gesammtsummenstroms, und zur Steuerung der Dosiereinrichtungen. 5.1 Funktionsschaltbild: Der Ausgang des TMD´s entspricht gleich dem Shuntstrom z.B. 500A = 500mV. -
Seite 7: Amperestundenzähler Az 2000 Mit Magnetdosierpumpe
Untersetzung der Steuerimpulse gewählt werden. Übersetzung: Aus einem Summen- bzw. Vorwahlzählerimpuls des AZ werden n Dosierhübe erzeugt. Untersetzung: Aus n Summen- bzw. Vorwahlzählerimpulsen des AZ wird ein Dosierhub erzeugt. 6.1 Funktionsschaltbild AZ 2000 mit Magnetdosierpumpe gamma/4-b Magnetdosierpumpe Gleichrichter Amperestundenzähler AZ 2000 Ah / Amin- Zähler... -
Seite 8: Technische Daten
Technische Daten Zählerausführung AZ 2000 AZ 2000 DSZ AZ 4000 AZ 4000 DSZ Summenzähler 6-stelIig mechanisch Vorwahlzähler 6-stellig elektronisch Potentialfreier Optokop- plerausgang zum An- steuern der gamma/4-b Pumpe Potentialfreier Relais- ausgang zum An- steuern der gamma/4-b Pumpe Relaisausgang 8A/250V 50/160Hz... -
Seite 9: Anschlußschemen
Amperestundenzähler (Rückseite) AZ 2000 Gleichrichter Abschirmung Innenleiter Abgeschirmte Leitung verwenden Nebenwiderstand braun blau Netz (230V 50/60Hz) Datenausgang Optokoppler Stromeingang für internen Abgeschirmte Leitung Nebenwiderstand (Shunt) max.10A verwenden optional Shuntanschluß 0-60mV... -
Seite 10: Anschluß Potentialtrennmodule Tmd U/U An Az 2000
8.2 Anschluß Potentialtrennmodule TMD U/U an AZ 2000 NEUKUM elektronik GmbH TMD U / U Betriebsspannung: 230 V AC - Ausgang 230 V AC + Ausgang 230 V AC + Eingang Eingang - Shunt n vom Gleichrichter Potentialtrennmodule TMD U/U... -
Seite 11: Anschluß Az 2000 An Magnetdosierpumpe
Amperestundenzähler (Rückseite) Magnetdosierpumpe AZ 2000 Gleichrichter ge/gr blau Innenleiter (braun) schwarz Abschirmung (weiß) Shuntkabel (abgeschirmt) Nebenwiderstand Netz AZ 2000 Platine Netz (230V 50/60Hz) Datenausgang Optokoppler Stromeingang für internen Abgeschirmte Leitung Nebenwiderstand (Shunt) max.10A verwenden optional Shuntanschluß 0-60mV... -
Seite 12: Einstellanweisungen
Achten Sie darauf, daß Sie nicht statisch aufgeladen sind, sonst droht die Zerstörung der empfindlichen MOS-Bauteile. Entladen Sie sich sicherheitshalber durch Berühren mit der Hand an Erdpotentialführenden Leitern wie: Wasserleitung, Schutzleiteranschluß oder große metallische Gegenstände wie z.B. das Tischgestell einer Werkbank. AZ 2000 Rückwand des Gerätes öffnen und Leiterplafle vorsichtig herausziehen. -
Seite 13: Einstelltabellen Amperestundenzähler/Ampereminutenzähler
Einstelltabellen Amperestundenzähler/Ampereminutenzähler stunden 9.3.1Ampere zähler AZ 2000 Summenzähler Anzeige / Stunde Vorwahl- schalter Shunt 1 2 3 4 40 A 9 0 0 0 0040,00 00040,0 000040 50 A 7 2 0 0 0050,00 00050,0 000050 60 A 6 0 0 0... -
Seite 14: Ampere Minuten Zähler Az 2000
9.3.2 Ampere zähler AZ 2000 Summenzähler Anzeige / Minute Vorwahl- schalter Shunt 1 2 3 4 6 0 0 0 0001,00 00001,0 000001 3 0 0 0 0002,00 00002,0 000002 1 5 0 0 0004,00 00004,0 000004 1 2 0 0...
