4

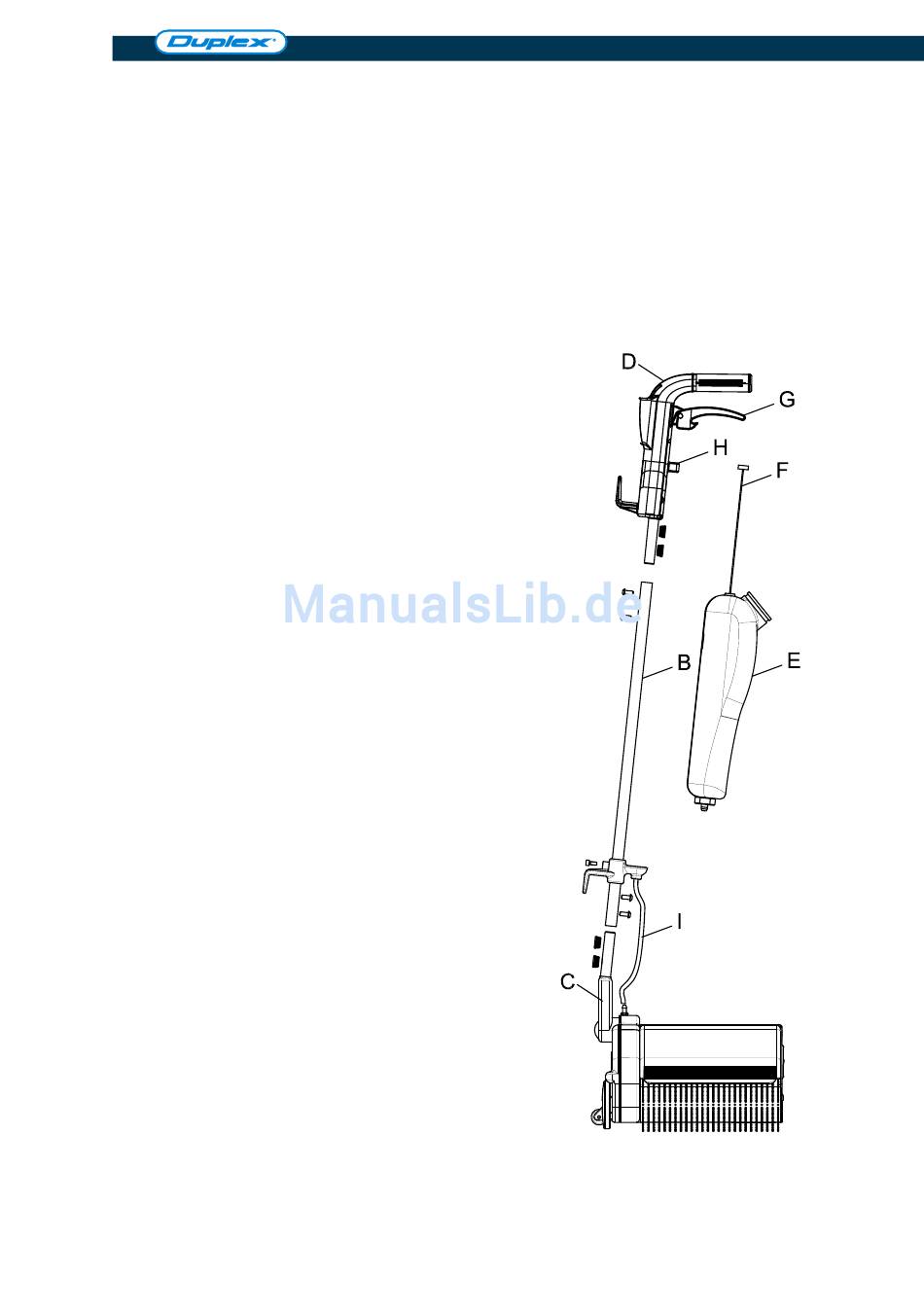

MOnTAGE DES GRiFFS

Bei der Montage den mitgelieferten Sechskantschlüssel verwenden.
Die verchromte Stange "B" in die Halte-
rung "C" einsetzen, die zwei Schrauben
einfügen und festziehen.
Den Wasserschlauch "I" in die entspre-
chende Aufnahme auf dem Gehäuse
des Gerätes setzen.
Den Griff "D" in die verchromte Stange
"B" einsetzen und mit den zwei Schrau-
ben befestigen und gut festziehen.
Den Behälter "E" in die Aufnahme der
Halterung "A" einfügen und bis zum
Einrasten zum verchromten Schlauch
hin drücken.
Das flexible Kabel "F" an dem Hebel "G"
befestigen und durch die Halterung "H"
führen.
Das Elektrokabel, das von dem Griff bis
zum Gehäuse des Gerätes führt, befe-
stigen, wobei es in die entsprechende
Aufnahme der Halterung "A" eingefügt
werden muss.
