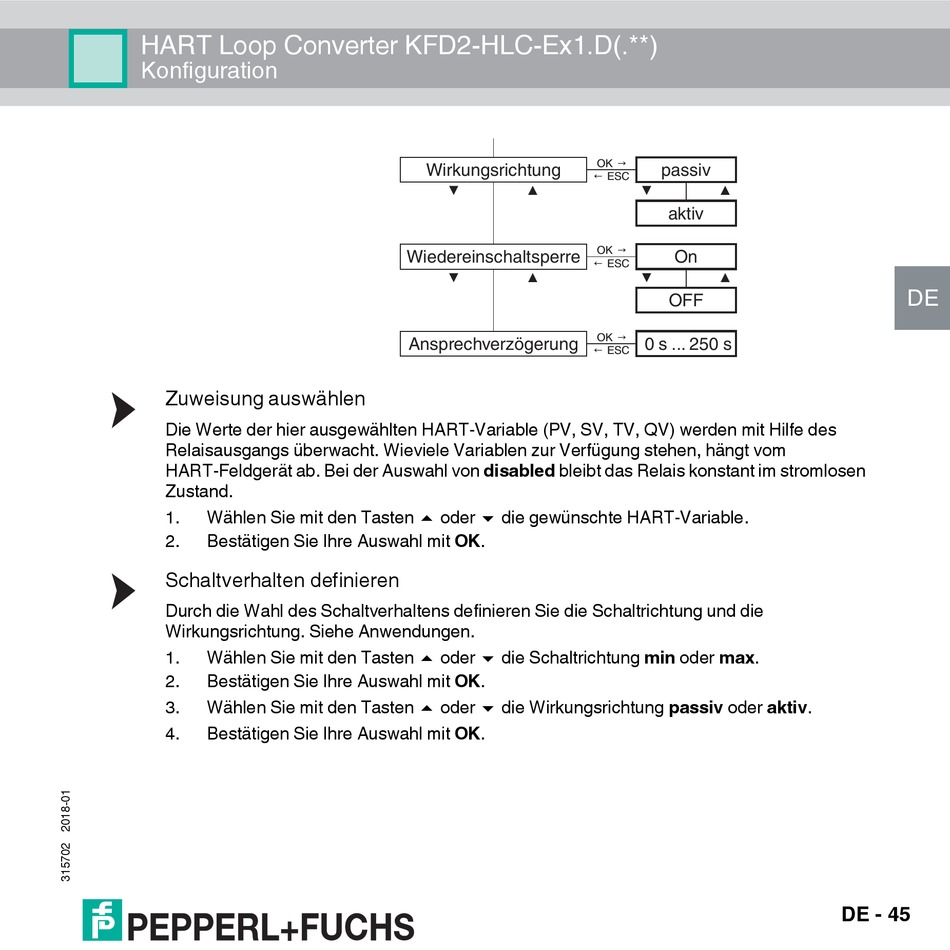

HART Loop Converter KFD2-HLC-Ex1.D(.**)
Konfiguration
Zuweisung auswählen
Die Werte der hier ausgewählten HART-Variable (PV, SV, TV, QV) werden mit Hilfe des
Relaisausgangs überwacht. Wieviele Variablen zur Verfügung stehen, hängt vom
HART-Feldgerät ab. Bei der Auswahl von disabled bleibt das Relais konstant im stromlosen
Zustand.
1.
Wählen Sie mit den Tasten oder die gewünschte HART-Variable.
2.
Bestätigen Sie Ihre Auswahl mit OK.
Schaltverhalten definieren
Durch die Wahl des Schaltverhaltens definieren Sie die Schaltrichtung und die
Wirkungsrichtung. Siehe Anwendungen.
1.
Wählen Sie mit den Tasten oder die Schaltrichtung min oder max.
2.
Bestätigen Sie Ihre Auswahl mit OK.
3.
Wählen Sie mit den Tasten oder die Wirkungsrichtung passiv oder aktiv.
4.
Bestätigen Sie Ihre Auswahl mit OK.
Wirkungsrichtung
▼
▲
Wiedereinschaltsperre
▼
▲
Ansprechverzögerung
OK →
passiv
← ESC
▼
▲
aktiv
OK →
On
← ESC
▼
▲
OFF
OK →
0 s ... 250 s
← ESC
DE
DE - 45
