Apache CYCLONE Bedienungsanleitung Seite 7

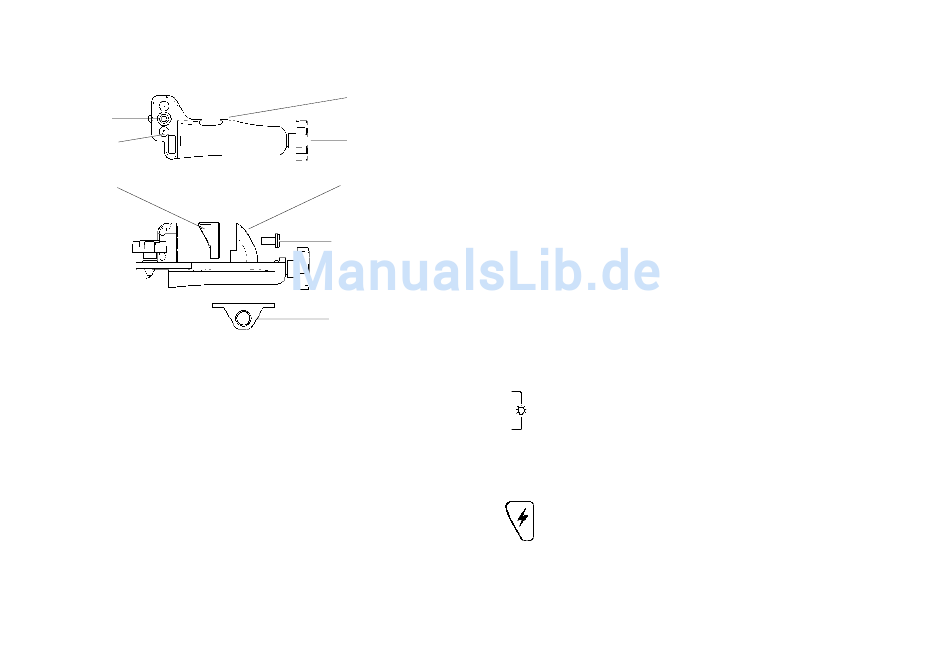

Halteklammer - Modell 62
1
2
5
1. Befestigungsschraube - zum Befestigen des Empfängers an dessen
Rückseite.
2. Führungskegel - helfen bei der schnellen und sicheren Befestigung der
Klammer am Empfänger.
3. Ablesespitzen - Ist der Empfänger "Auf-Höhe" kann hier an der Messlatte
die Höhe abgelesen werden.
3
4
6
7
8
12
Rückseitenansicht
8. Aufnahmegewinde für die Befestigungsschraube- dient der schnellen
und sicheren Befestigung der Halteklammer.
9. Markierungskerbe - zum Übertragen (Markieren) der Referenzhöhe.
Die Oberkante des Empfängers befindet sich 50 mm über der "Auf-Höhe"
Markierung.
10. Klammerführungspunkte - nehmen die 2 Führungs-kegel der
Halteklammer auf. Sie dienen der Ausrichtung der Klammer beim
Befestigen des Empfängers.
11. Batteriefachklappe - Benutzen Sie eine Münze zum Öffnen, Einsetzen
bzw. Austauschen der Batterien. Beachten Sie die Polarität (+) /(-) gemäß
Darstellung im Gehäuse.
12. Batteriefach - wasserdicht, für 2 Mignon Batterien.
13. Hinteres LCD - Funktion wie die vordere LCD Anzeige.
14. Seriennummernaufkleber
LCD Hintergrundbeleuchtung - Bei schlechten Lichtbedingungen
drücken Sie Lautstärke- und Genauigkeitsschalter zusammen und
die Hinter-grundbeleuchtung geht an. Zum Ausschalten drücken Sie
beide Schalter erneut.
Der EIN/AUS Schalter ist auch eine "Shift" Taste. Ist das Gerät
eingeschaltet, drücken und halten Sie den Schalter, um die
Zusatzfunktionen zu aktivieren (Wechseln der Automatischen Abschaltzeit
/ Aktivieren des Industrie Modus).
Zusatzfunktionen
5
