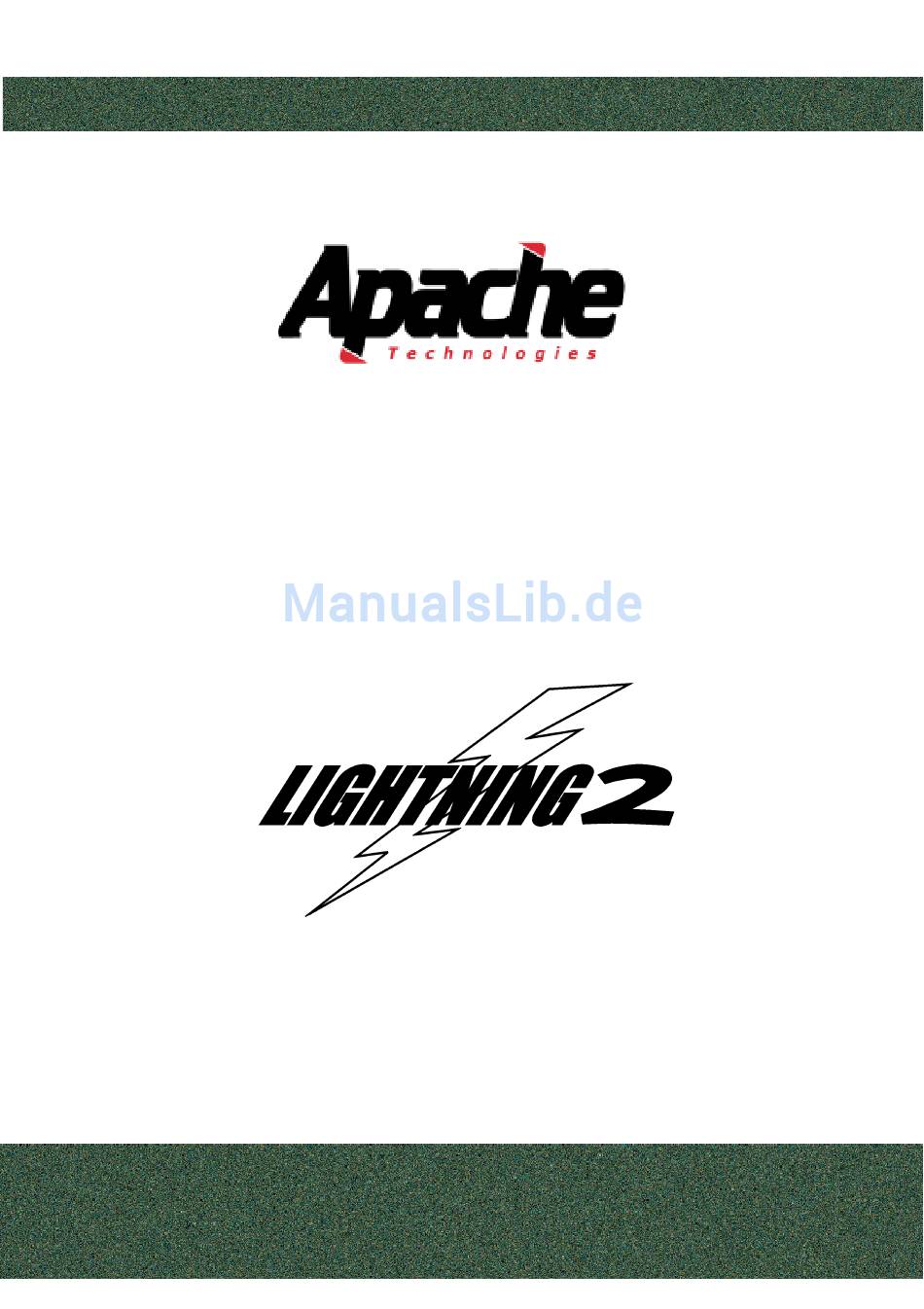

- Seite 1 Bedienungsanleitung ® LIGHTNING 2 Laserempfänger...
- Seite 2 Wir danken, dass Sie ein Produkt von Apache Technologies, Inc. gekauft haben. Ihr Lightning 2 Laserempfänger ist ein Premium Qua- litätswerkzeug, das mit dem Ziel entwickelt und hergestellt wurde, Genauigkeit und Zuverlässigkeit über Jahre hinweg zu liefern. Diese Bedienungsanleitung ist wichtiger Bestandteil Ihres Kaufes, da es den Empfänger und dessen vielfältige mitgelieferten Produkt-...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Beschreibung Bedienung Einstellen von Spezial-Funktionen LCD-Anzeige: Bedeutung der Symbole Halteklammer Wartung und Sicherheitshinweise Gewährleistung EMV Konformitätserklärung ATE-360221-DE, Rev A... -
Seite 4: Allgemeine Beschreibung
Genauigkeit, Pieper-Lautstärke und weitere Funktionen sind wählbar, um die Anforderungen an die verschiedensten Anwendungen erfüllen zu können. Der LIGHTNING 2 wurde speziell für die Arbeit in einer rauen Bauumgebung geschaffen. Er besitzt ein stoßfestes Gehäuse mit tiefer eingelassenen Fenstern, ein wasserdichtes Design - selbst im Batteriefach -, haltbare Batteriekontakte und deutlich hörbare... -
Seite 5: Bedienung
Bedienung Vorderseitenansicht EIN/AUS - Zum Einschalten kurz drücken; zum Ausschalten für mehr als 1 Sek. Lautstärke - Tonsignal einstellen: Laut, Aus und Leise. Start- einstellung ist Laut. Wenn Aus, zeigt ein kurzer Piepton das Auffi nden der Laserebene an. Genauigkeit - Wahl zwischen Feiner, Mittlerer und Grober Ge- nauigkeitsstufe. - Seite 6 Bedienung Rückseitenansicht 8. Sicherungsnut - Nimmt den Riegel der Halterung auf und ar- retiert diese. 9. Markierungsnut - Auf Sollniveau. Die Gehäuseoberkante ist 50mm darüber. 10. Halteklammernut - Nimmt die Führungsschiene der Halteklam- mer auf. 11. Serien-Nummer / Geräte-ID-Etikett 12. Batteriefachklappe - Wasserdichtes Batteriefach für 2 AA / LR6 Batterien.
-
Seite 7: Einstellen Von Spezial-Funktionen
Einstellen von Spezial-Funktionen Nullband – Extrafeine Genauigkeit (0,1mm) zum Kalibrieren von Rotationslasern. Zum Aktivieren drücken Sie vor dem Einschalten die EIN/AUS Taste und die Genauigkeitstaste gleichzeitig. Das Genauigkeitssymbol auf dem LCD erscheint ohne Balken. Drücken der Genauigkeitstaste oder EIN/AUS- Schalten führt zu den Standard-Einstellungen. Sollniveau-Alarm –... -
Seite 8: Lcd-Anzeige: Bedeutung Der Symbole
LCD-Anzeige: Bedeutung der Symbole Abstandspfeile - 11 Stufen von ab- oder zunehmenden Pfeilen zur Anzeige der Höhe zur Laserebene (Sollniveau). Die Pfeile nehmen zu, wenn sich der Abstand zur Laserebene vergrößert. Zu Hoch Sollniveau Zu Tief 2. Genauigkeitsanzeige - Für 3 Genauigkeitsstufen - Fein, Mittel und Grob. - Seite 9 3. Laser-Kippalarm - Einige Rotationslaser gehen in eine langsame Rotationsgeschwindigkeit (U/Min), sobald sie gestört (verkippt) wurden. Ist die Funktion aktiviert, erscheint dieses Lasersymbol. Wurde der Laser verkippt, erscheint das Lasersymbol mit ge- kreuzter Libelle. Zusätzlich wird ein zwischen hoher und tiefer Frequenz wechselnder Piepton als Warnsignal erzeugt.
-
Seite 10: Halteklammer
Halteklammer 1. Führungsschiene - Zum Einschieben der Halterung an den Empfänger. 2. Sicherungsriegel und Entriegelung - Zur Befestigung/zum Lösen des Empfängers an/von der Halteklammer. 3. Ablesekante - Die Oberkante ist mit der Sollniveau-Anzeige und der Markierungsnut auf einer Linie. 4. Klemmschraube - Befestigt Halteklammer mit Empfänger über die sich bewegende Klemmbacke an der Messlatte. - Seite 11 Halteklammer 5. Führungsschiene - Zum Einschieben der Halterung an den Empfänger. 6. Verfahrbare Klemmbacke - Zum Befestigen an Messlatten, mit umschraubbarem Keil zum Befestigen an verschiedenen Mess- latten. Messlatten mit Messlatten mit rechteckigem rundem/ovalem Querschnitt Querschnitt Der herausstehende Keil ist gut für Messlatten mit rundem oder ovalem Querschnitt geeignet.
-
Seite 12: Wartung Und Sicherheitshinweise
Wartung und Sicherheitshinweise REINIGEN: Bitte Staub und Schmutz auf Empfangs- oder Anzeigefenster NICHT mit einem TROCKENEM Lappen oder scheuernden Materialien entfernen, da das die Fenster zerkratzt, was die Durchsicht mindert. Wir empfehlen einen weichen Lappen, milde Reinigungsmittel und WASSER. Falls notwendig, kann das Gerät auch kurzzeitig in Wasser getaucht, unter dem Wasserhahn gewaschen oder mit einem Schlauch und geringem Wasserdruck abgespritzt werden. -
Seite 13: Technische Angaben
Technische Angaben Arbeitsbereich: Bis zu 300 m (abhängig vom Laser) Empfangswinkel: ± 45° Empfangsfeldhöhe: 50 mm Empfangswellenlänge: 610 nm bis 900 nm (rot bis infrarot) Laserstrahldurchmesser: 4 mm bis 19 mm Empfangsgenauigkeit: Null: ± 0,1 mm Fein: ± 1 mm Mittel: ±... -
Seite 14: Gewährleistung
Gewährleistung Apache Technologies, Inc. gewährleistet für den Zeitraum von zwei Jahren, dass unser Lightning 2 Laserempfänger frei von Material- und Herstellmängeln ist. Diese Gewährleistungsfrist von vierundzwanzig Monaten beginnt ab Kaufdatum oder von dem Zeitpunkt, an dem der Empfänger als Vorführ- oder Mietgerät beim Fachhändler in Betrieb genommen wird. -
Seite 15: Emv Konformitätserklärung
Gemäß EG Richtlinie 89/336/EEC Hersteller: Apache Technologies, Inc. Herstelleradresse: 8261 State Route 235 Dayton, OH 45424 USA Adresse der europäischen Niederlassung: Apache Technologies Europe GmbH Langenberger Str. 590 D-45277 Essen, Germany Modellbezeichnung: Lightning 2 Gerätetyp/Einsatzbereich: ITE / Für den privaten Gebrauch, Handel, Gewerbe/Leichtindustrie Angewandte Standards: Elektromagnetische Verträglichkeit (EMC),... - Seite 16 proNIVO Messgeräte Handels GmbH Wasserburger Str. 9 84427 Sankt Wolfgang Tel.: +49 (0)8085 930 530 Fax: +49 (0)8085 930 550 www.pronivo.de info@pronivo.de...
