Inhaltszusammenfassung für Botex SP-1500 DMX Strobe

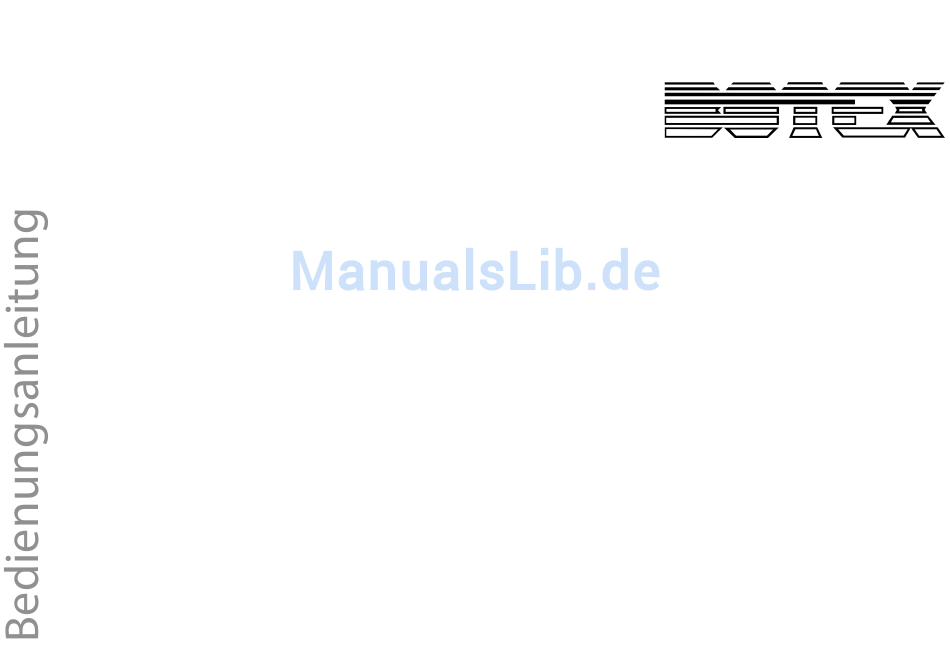

- Seite 1 SP-1500 DMX Strobe stroboskop...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 16.11.2017, ID: 277205...
-
Seite 3: Inhaltsverzeichnis
1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................27 Technische Daten............................ 32 Stecker- und Anschlussbelegungen....................33 Fehlerbehebung............................34 Reinigung..............................36 SP-1500 DMX Strobe stroboskop... - Seite 4 Inhaltsverzeichnis Umweltschutz............................37 SP-1500 DMX Strobe stroboskop...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. SP-1500 DMX Strobe stroboskop... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. SP-1500 DMX Strobe stroboskop... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. SP-1500 DMX Strobe stroboskop... - Seite 8 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. SP-1500 DMX Strobe stroboskop...
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. SP-1500 DMX Strobe stroboskop...
-
Seite 10: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. SP-1500 DMX Strobe stroboskop... - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. SP-1500 DMX Strobe stroboskop...
- Seite 12 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. SP-1500 DMX Strobe stroboskop...
- Seite 13 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. SP-1500 DMX Strobe stroboskop...
-
Seite 14: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. SP-1500 DMX Strobe stroboskop... -
Seite 15: Leistungsmerkmale
Leistungsmerkmale leistungsstarker Stroboskop-Effekt Blitzleistung: 1500 W Blitzfrequenz stufenlos regelbar Helligkeit stufenlos regelbar Ansteuerung über DMX (2 Kanäle) Betriebsarten: automatischer oder manueller Selbsttest, DMX DMX-Adresse und Betriebsart über DIP-Schalter einstellbar eingebauter Leitungsschutzschalter (Sicherungsautomat) Leuchtmittel im Lieferumfang enthalten SP-1500 DMX Strobe stroboskop... -
Seite 16: Installation
Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. SP-1500 DMX Strobe stroboskop... - Seite 17 Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. SP-1500 DMX Strobe stroboskop...
- Seite 18 Benutzen Sie zur Befestigung die dafür vorgesehene Öffnung des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. SP-1500 DMX Strobe stroboskop...
- Seite 19 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. SP-1500 DMX Strobe stroboskop...
-
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. SP-1500 DMX Strobe stroboskop... - Seite 21 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. SP-1500 DMX Strobe stroboskop...
- Seite 22 Inbetriebnahme Gerät starten Um den Betrieb zu starten, verbinden Sie das Gerät mit dem Stromnetz. Das Gerät ist sofort betriebsbereit. SP-1500 DMX Strobe stroboskop...
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite SP-1500 DMX Strobe stroboskop... - Seite 24 Anschlüsse und Bedienelemente 1 Feststellschrauben für den Montagebügel 2 Leuchtmittel 3 Montagebügel SP-1500 DMX Strobe stroboskop...
- Seite 25 Anschlüsse und Bedienelemente Bedienfeld und Anschlüsse SP-1500 DMX Strobe stroboskop...
- Seite 26 Zeigt an, dass das Gerät an die Spannungsversorgung angeschlossen ist. 7 [DMX Dipswitch] DIP-Schalter zum Einstellen der DMX-Adresse und der Betriebsart. 8 [DMX INDICATOR] Zeigt an, dass ein Signal am DMX-Eingang anliegt. 9 [DMX OUT] DMX-Ausgang 10 [DMX IN] DMX-Eingang SP-1500 DMX Strobe stroboskop...
-
Seite 27: Bedienung
Bedienung Bedienung Wenn der DIP-Schalter 10 auf „ON“ steht, arbeitet das Gerät im DMX-Modus und kann von einem DMX-Controller gesteuert werden. SP-1500 DMX Strobe stroboskop... - Seite 28 Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. Um die gewünschte DMX-Adresse einzu- richten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultierenden Zahlen die gewünschte DMX-Adresse ergibt. Orientieren Sie sich dabei an folgender Tabelle: DMX-Adresse SP-1500 DMX Strobe stroboskop...
-
Seite 29: Funktion
Beispiel: Zum Einstellen der DMX-Adresse 10 stellen Sie die DIP-Schalter 2 und 4 auf „ON“ , alle anderen auf „OFF“ . Die höchstmögliche DMX-Adresse ist 511 (alle DIP-Schalter auf „ON“). Belegung der DMX-Kanäle Kanal Wert Funktion 0 … 255 Blinkfrequenz ansteigend 0 … 15 Dimmer (0 % bis 100 %) SP-1500 DMX Strobe stroboskop... - Seite 30 5 bis 8 die Helligkeit des Selbsttests einstellen. Die niedrigste Ablaufgeschwindig- keit bzw. Helligkeit wird eingestellt, wenn alle vier DIP-Schalter auf „OFF“ stehen, die höchste Ablaufgeschwindigkeit bzw. Helligkeit, wenn alle vier DIP-Schalter auf „ON“ stehen. ð Der Selbsttest startet mit den gewählten Einstellungen. SP-1500 DMX Strobe stroboskop...
- Seite 31 Bringen Sie nach einem Ansprechen der Sicherung den Schalter im Bedienfeld des Geräts wieder in Stellung „ON“ . Wenn die Sicherung innerhalb kurzer Zeit wiederholt anspricht oder sich nicht rücksetzen lässt, muss das Gerät durch eine qualifizierte Elektrofachkraft geprüft und instandgesetzt werden. SP-1500 DMX Strobe stroboskop...
-
Seite 32: Technische Daten
0 … 100 % Leistungsaufnahme max. 1600 W Versorgungsspannung 230 V 50 Hz Schutzart IP20 Sicherung rücksetzbar 16 A Abmessungen (B × H × T) 480 mm × 220 mm × 124 mm Gewicht 5,65 kg SP-1500 DMX Strobe stroboskop... -
Seite 33: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) SP-1500 DMX Strobe stroboskop... -
Seite 34: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: SP-1500 DMX Strobe stroboskop... - Seite 35 2. Überprüfen Sie die Stellung der einzelnen DIP- Schalter. 3. Probieren Sie einen anderen DMX-Controller aus. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. SP-1500 DMX Strobe stroboskop...
-
Seite 36: Reinigung
Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent- fernen. Verwenden Sie niemals Reiniger, die Alkohol oder Verdünnung enthalten. SP-1500 DMX Strobe stroboskop... -
Seite 37: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. SP-1500 DMX Strobe stroboskop... - Seite 38 Umweltschutz Entsorgen von Entladungs- Entsorgen Sie gebrochene oder verbrauchte Entladungslampen als Sondermüll entsprechend lampen den gesetzlichen Vorschriften in einem fest verschlossenen Behälter. SP-1500 DMX Strobe stroboskop...
- Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
