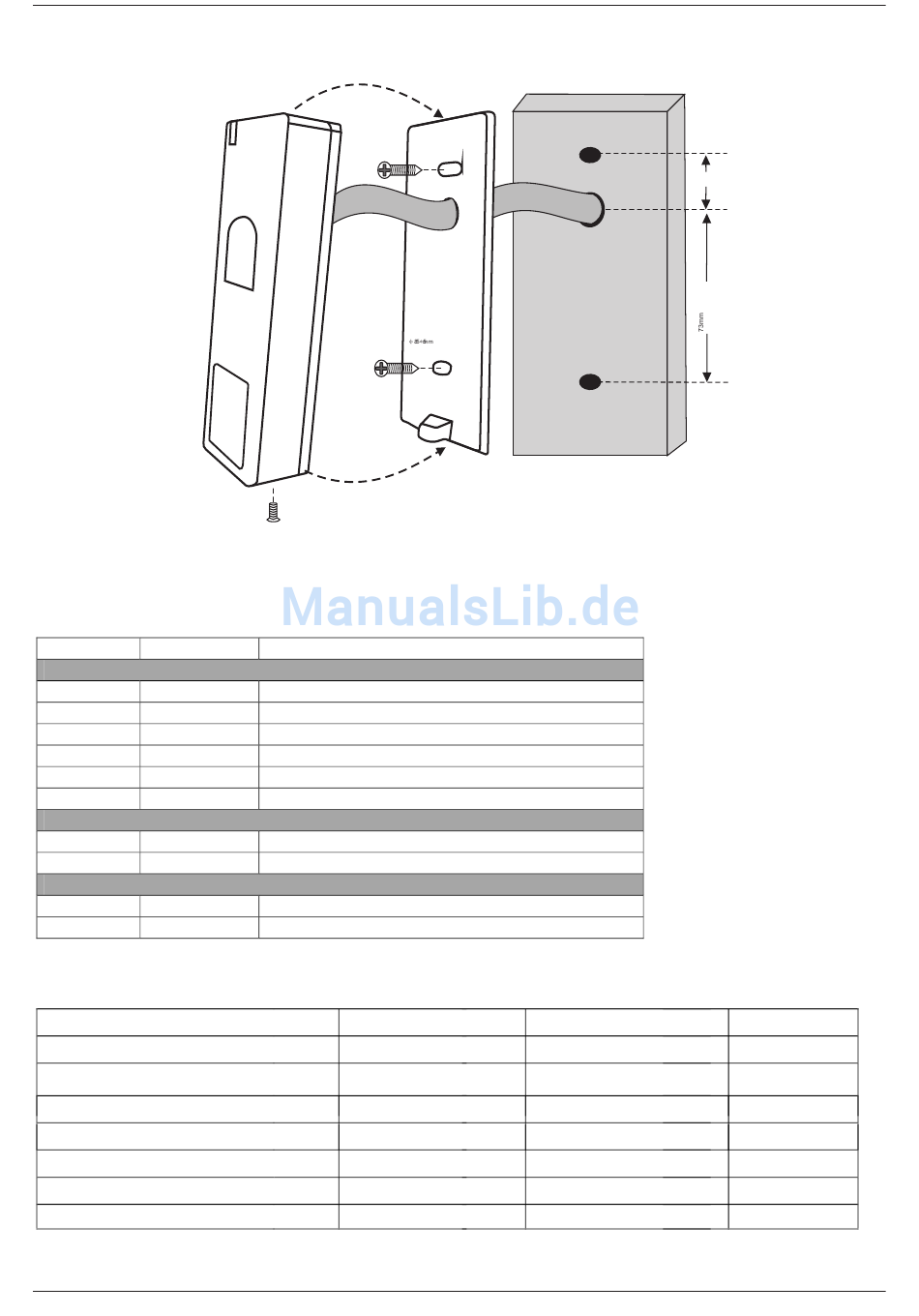

Installation
Anschlüsse
Kabelfarbe
Funktion
Rot
12V DC
Schwarz
GND
Blau
Relais NO
Lila
Relais COM
Orange
Relais NC
Gelb
OPEN
Grün
Data 0
Weiß
Data 1
Grau
Alarm Ausgang Minus-Kontakt für Alarm
Braun
Kontakt Eing.
Sound- und LED-Indikatoren
Operations-Status
Stand by
Starten des Programmi er-Modus
Programmier-Modus
Fehlermeldung
Beenden des Programmier-Modus
Öffnen
Alarm
Copyright by I-KEYS
Schritt 3
Bemerkung
Grundverdrahtung Stand Alone
stabilisierte 12V-Gleichspannung
GND (0V)
Schließer-Kontakt
gemeinsamer Relais-Ausgang
Öffner-Kontakt
Öffnungs-Taster-Anschluss
Wiegand-Leser-Verdrahtung
Wiegand-Ausgang D0
Wiegand-Ausgang D1
Fortgeschrittene Ein- und Ausgänge
Tür-Kontakt-Eingang (Öffner-Kontakt)
LED
Rot
Rot
Orange
-
Rot
Grün
Rot blinkt schnell
Seite 3
φ8 . 5*5 m m
φ 9 m m
C
Schritt 2
Finger-Sensor-Licht
Off
Off
-
-
Off
Off
Wand
A
5mm
Schritt 1
Beeper
-
1x
1x
3x
1x
1x
Beeps
