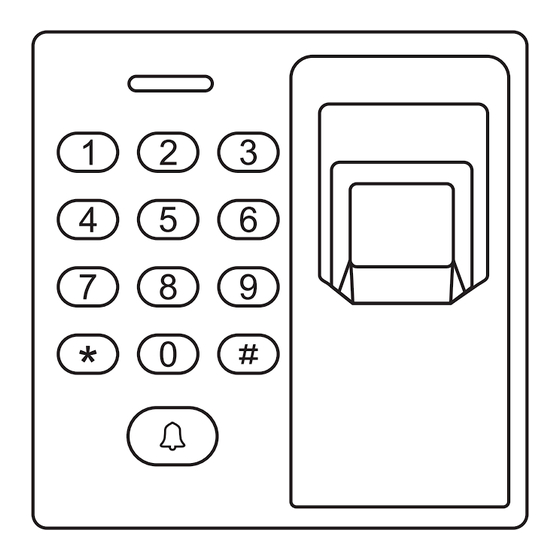

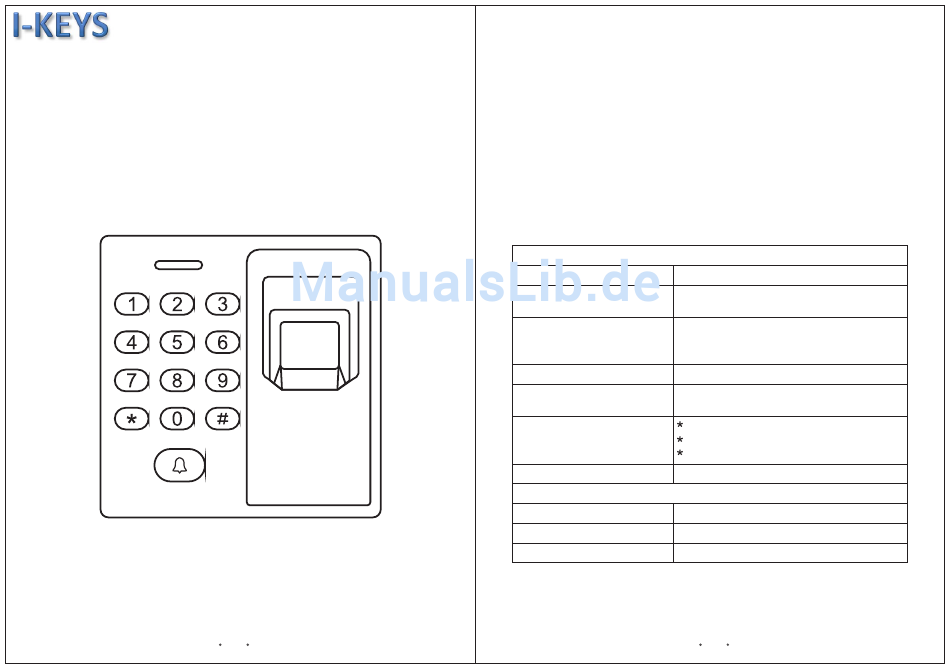

F6-NEU Fingerprint
Zutrittskontrolle
Standalone/ Wiegand-Leser
Bedienungsanleitung gültig ab 28.07.2015
01
Mit Programmierkarte
F6 - Schnelleinstieg
Beschreibung
Vorgang
Programmierkarte vorhalten
Eínstieg in die Programmierung
eingelernt werden)
Fingerprint - nochmal Fingerprint)
Neuer Fingerprint Benutzer
(es können mehrere Personen (Finger)
hintereinander eingelernt werden)
Transponder vorhalten
Neuer Transponder Benutzer
Speicherplatz # PIN-Code #
Neuer PIN-Code Benutzer
(Speicherplatz = 1 bis 9999) (PIN 4 bis 6 stellig)
2 (Fingerprint) #
Löschen Benutzer
2 (Transponder) #
2 (Speicherplatz) #
Beenden der Programmierung
Programmierkarte vorhalten
Wie wird der Zutritt gewährt
Fingerprint Benutzer
Fingerprint kurz aufdrücken
Transponder vorhalten
Transponder Benutzer
PIN-Code + #
PIN-Code Benutzer
(Muss zuvor
02
Werbung
Verwandte Anleitungen für i-KEYS F6-NEU Fingerprint
Inhaltszusammenfassung für i-KEYS F6-NEU Fingerprint
- Seite 1 Mit Programmierkarte F6-NEU Fingerprint Zutrittskontrolle Standalone/ Wiegand-Leser F6 - Schnelleinstieg Beschreibung Vorgang Programmierkarte vorhalten (Muss zuvor Eínstieg in die Programmierung eingelernt werden) Fingerprint - nochmal Fingerprint) Neuer Fingerprint Benutzer (es können mehrere Personen (Finger) hintereinander eingelernt werden) Transponder vorhalten Neuer Transponder Benutzer...
-
Seite 2: Spezifikation
Einleitung Wechselkontakt NO, NC, Common) Relais Einstellbare Relaiszeit 1 - 99 Sekunden (Standard 5 Sekunden) Das F6 ist ein kompaktes Standalone Zutrittskontrollgerät. Es unterstützt Fingerprint, RFID- max. 2 A Transponder und PIN-Codes. Die Wiegand-Schnittstelle ermöglicht die Anbindung an Belastung Relaiskontakte separate Tür-Controller. -
Seite 3: Installation
Verdrahtungsmöglichkeiten INSTALLATION Lock 1: Arbeitsstrom z.B. Standard Türöffner Lock 2: Ruhestrom z.B. Magnethalter Gemeinsame Stromversorgung: IN4007 Taster Alarm Verdrahtung Aderfarbe Beschreibung Funktion Wiegand D0 zum externen Controller Dunkelgrün Weiss Wiegand D1 zum externen Controller Schaltkontakt Türklingel Hellgrün Bell Schaltkontakt Türklingel Rosa Bell 0V Masse... - Seite 4 BENUTZER FINGERPRINTS HINZUFÜGEN Programmierschritt PROGRAMMIERUNG Eingabe 1. Programmiermodus starten Programmierkarte Programmierung 1 --------------- Fingerprints, Transponder und PIN-Codes 2. Benutzer Fingerprint (der nächste (Fingerprint) ( Nochmal Fingerprint) GENERELLE INFORMATIONEN freie Speicherplatz wird belegt, Es können mehrere Finger /Personen startend bei 501) hintereinander eingelernt werden.
- Seite 5 PROGRAMMIERUNG 2 -------------------------------Konfigurieren des F6 Ändern Sie die Grundeinstellung des F6 nach Ihren Erfordernissen (optional) LÖSCHEN VON FINGERPRINTS ODER TRANSPONDERN ODER PIN-CODES RELAIS KONFIGURATION Methode 1: Hier können Sie das Schaltverhalten des potentialfreien Ausgangs-Relais einstellen. Programmierschritt Tastatureingabe Programmierschritt Tastatureingabe 1. Programmiermodus starten Programmierkarte Programmiermodus starten Programmierkarte...
- Seite 6 Signalisierungen Status Buzzer WERKSEINSTELLUNG / GESAMTLÖSCHUNG Stand by Programmierung Rote LED blinkt langsam Programmierschritt Tastatureingabe Beginn Im Ein Piepton Rote LED leuchtet 1. Programmiermodus starten Programmierkarte Programmiermodus Blaue LED leuchtet 2. Werkseinstellung 9 0 # Alle Einstellung werden zurück Violette LED leuchtet Ein Piepton Bestätigung gesetzt (Alle Benutzer bleiben erhalten)
- Seite 7 Übertragung Fingerprint Speicherbelegung Das F6 überträgt den Speicherplatz nach Erkennen eines eingelernten Fingerabdrucks. Format: Speicherplatznummer Beispiel: Fingerprint Speicherplatznummer ist 5812, Name Speicherplatz Fingerprint / Transponder / PIN-Code Finger aufdrücken, gesendet wird: 5812 Anmerkung: Im Auto Speichermodus ist die erste Speicherplatznummer die 501 Übertragung Transponder Das F6 überträgt die Wiegand26 Transpondernummer nur, wenn der Transponder zuvor eingespeichert wurde.
