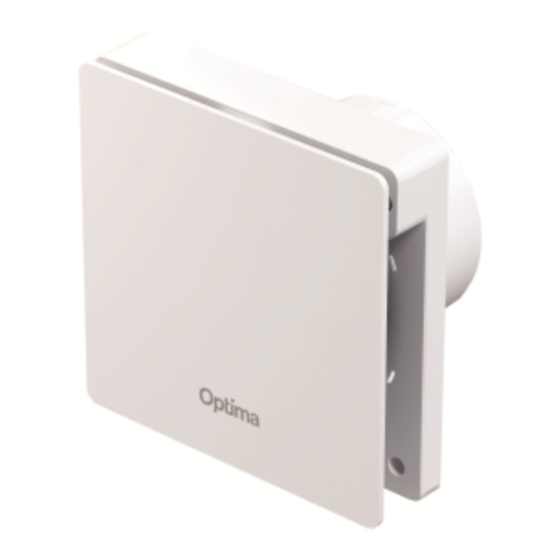

Optima SILENZIO 100 VK Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Optima Anleitungen
  4. Ventilatoren
  5. SILENZIO 100 VK
  6. Betriebsanleitung

Optima SILENZIO 100 VK Betriebsanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

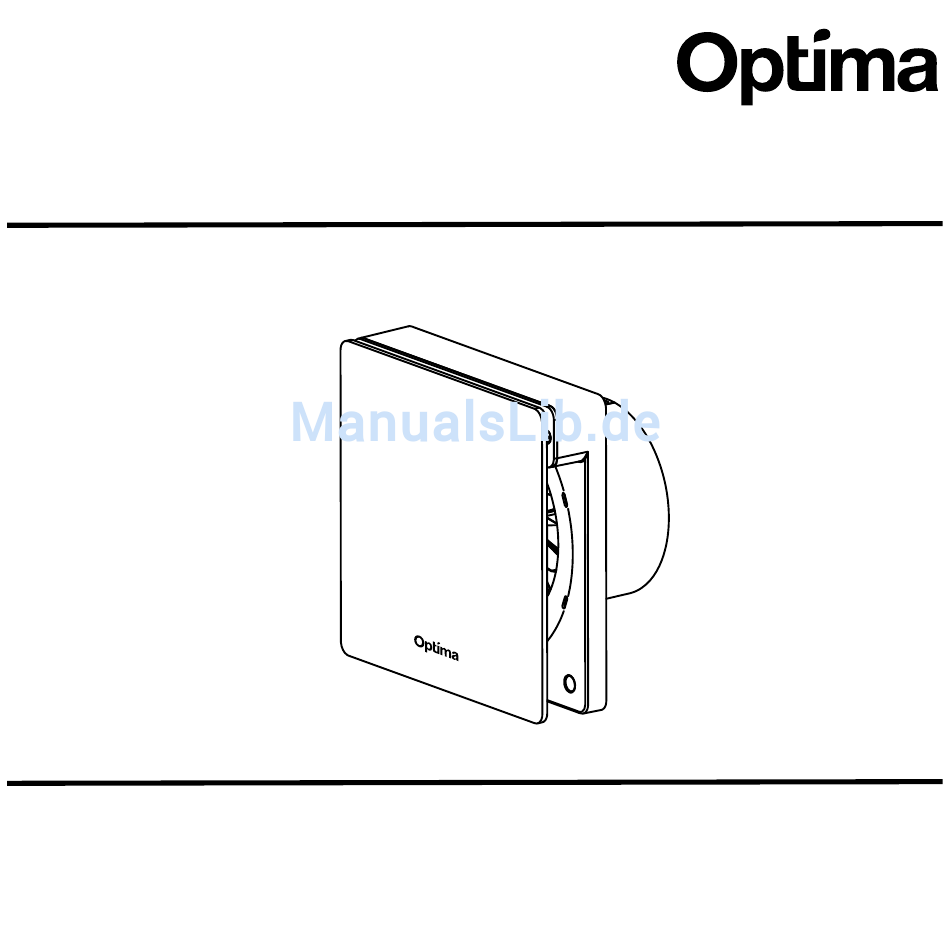

Betriebsanleitung
COD. 5.471.084.053
VORTICE ELETTROSOCIALI S.p.A.
Strada Cerca, 2 - frazione di Zoate
20067 TRIBIANO (MI)
Tel. (+39) 02-90.69.91
Fax (+39) 02-90.64.625
ITALIA
OPTIMA SILENZIO
VORTICE-Vertretung Deutschland
EVT/CasaFan-Ventilatoren
Gewerbepark Hasselroth
Otto-Hahn-Str. 3
63594 Hasselroth
Tel.: 06055 / 93752-15
13/09/2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optima SILENZIO 100 VK

Inhaltszusammenfassung für Optima SILENZIO 100 VK

  • Seite 1 Betriebsanleitung OPTIMA SILENZIO COD. 5.471.084.053 13/09/2013 VORTICE ELETTROSOCIALI S.p.A. VORTICE-Vertretung Deutschland Strada Cerca, 2 - frazione di Zoate EVT/CasaFan-Ventilatoren 20067 TRIBIANO (MI) Gewerbepark Hasselroth Tel. (+39) 02-90.69.91 Otto-Hahn-Str. 3 Fax (+39) 02-90.64.625 63594 Hasselroth ITALIA Tel.: 06055 / 93752-15...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Beschreibung und Einsatz....4 Bevor Sie das Gerät installieren und anschließen, Sicherheit ......5 bitte diese Gebrauchsanweisungen genau Aufbau und Ausstattung.

  • Seite 3: Beschreibung Und Einsatz

    Beschreibung der verschiedenen Funktionen). Concept Silenzio 100 VK: Basisversion, mit zwei Geschwindigkeiten. Concept Silenzio 100 VK N: Version mit erweitertem Nachlauf: Das Gerät ist mit einer Steuerung ausgestattet, die das zeitverzögerte Ein- und/oder Ausschalten bei der Geschwindigkeit Vmin oder Vmax ermöglicht.

  • Seite 4: Sicherheit

    DEUTSCH Sicherheit Achtung: dieses Symbol steht für besondere Vorsicht, um Gefahren für Nutzer und Bediener auszuschließen • Dieses Gerät darf nur für den in dieser Anleitung b) Berühren Sie das Gerät niemals, wenn Sie genannten Verwendungszweck eingesetzt und barfuß sind. nicht zweckentfremdet werden.
  • Seite 5 DEUTSCH dieses Symbol zeigt Vorsichtsmaßnahmen an Hinweis: um Schäden am Gerät zu vermeiden • Keine Änderungen am Gerät vornehmen. Warmwasserbereiter, Gasöfen usw.) betrieben • Das Gerät keinen Witterungseinflüssen (Regen, werden, muss dafür gesorgt werden dass die Sonneneinstrahlung usw.) aussetzen. nachströmende Luft für alle Geräte zum •...

  • Seite 6: Aufbau Und Ausstattung

    DEUTSCH Das Gerät darf nur von qualifiziertem Fachpersonal installiert • werden. Bei der Installation ist eine allpolige Trennvorrichtung mit einer • Kontaktöffnungsweite von mindestens 3 mm vorzusehen. Aufbau und Ausstattung Die Lüfterbaugruppe ist in einem in die Motoraufhängung integrierten Kunststoffzylinder eingeschlossen, der vollständig in das vorgesehene Lüftungsrohr eingesetzt werden kann.

  • Seite 7: Gebrauch

    DEUTSCH Gebrauch 100 VK: Mit zwei externen Schaltern können zwei Betriebsgeschwindigkeiten V1 und V2 gewählt werden. Die Werte von V1 und V2 werden im Werk voreingestellt. 100 VK N: Das Gerät hat zwei Betriebsmodi, die mit externen Schaltern manuell aktiviert werden können (im Folgenden „Modus 1“...

  • Seite 8: Werkseinstellungen

    DEUTSCH Modus 3: Der Motor startet automatisch, sobald der Feuchtigkeitssensor eine relative Feuchtigkeit von größer oder gleich 60 %, 70 %, 80 %, 90 % gemessen hat. Die Betriebsgeschwindigkeit ist V1 (Mindest- oder Höchstdrehzahl, wie in der Einstellung festgelegt). Der Motor schaltet ab, sobald die Feuchtigkeit um 10 Einheiten unter den Schwellwert gesunken ist (z.B.

  • Seite 9: Anleitungen Für Den Installationstechniker: Einstellung "Jumper" Und "Dipswitch

    DEUTSCH Anleitungen für den Installateur: Steckbrücken und DIP-Schalter Einstellungen Der Installateur kann die Werkseinstellungen an der Steuerplatine (Abb. 17) wie nachstehend beschrieben ändern: Einstellung Steckbrücken (Abb. 18) Der Motor hat für alle Modelle zwei Betriebsgeschwindigkeiten: V1 und V2. Bei den Modellen 100 VK N und 100 VK NF kann durch entsprechende Einstellung der Steckbrücken, gemäß...
  • Seite 10 DEUTSCH 100 VK NF DIP switch Int. 1 Int. 2 Int. 3 Int. 4 Int. 5 Int. 6 0 sek. 45 sek. 6 min. 12 min. 18 min. 24 min. Timer Betriebs- arten Deaktiv HCS -- LEGENDE = Zeit Einschaltverzögerung = Zeit Ausschaltverzögerung = Zeit Automatikzyklus = Relative Luftfeuchtigkeit...

  • Seite 11: Wartung Und Reinigung

    DEUTSCH Wartung und Reinigung Abb. 20 ÷ 22 Wichtige Information für die umweltgerechte Entsorgung IN EINIGEN EU-LÄNDERN GELTEN FÜR DIESES PRODUKT NICHT DIE VORGABEN DER EUROPÄISCHEN RICHTLINIE ÜBER ELEKTRO-UND ELEKTRONIK-ALTGERÄTE (WEEE-RICHTLINIE) UND DEMNACH BESTEHT IN DIESEN LÄNDERN AUCH KEINE PFLICHT FÜR DIE MÜLLTRENNUNG BEI DER ENTSORGUNG DES GERÄTES.

  • Seite 12: Abbildungen

    ABBILDUNGEN 100 mm 100 VK NF...
  • Seite 14 10 a 10 a 10 b 10 b...
  • Seite 15 100 VK 100 VK N 100 VK NF N - 1= Min Gesch. - Min speed N - 2= Max Gesch. - Max speed Klemmleiste - Terminal block Klemmleiste - Terminal block Schalter für maximale und minimale Geschwindigkeit - Max and min speed switches Schalter für maximale und minimale Geschwindigkeit - Lampe - Lamp Max and min speed switches...
  • Seite 16 Jumper Switch 100 VK N Jumper Switch Sensor 100 VK NF...
