- Seite 1 F i b u l a Bedienungsanleitung THM Fibula_3_de, 2011-04...

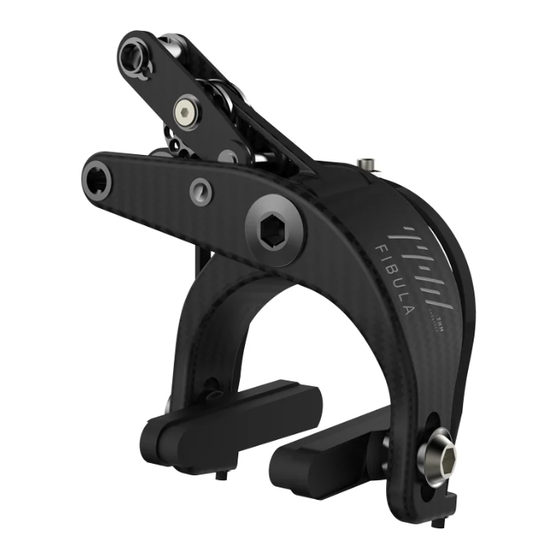

- Seite 2 Konstruktion aus Carbon handelt – nehmen Sie hierauf bei Montage- und Wartungsarbeiten und im Umgang mit der Komponente Rücksicht und gehen Sie umsichtig vor! Die THM-Fibula Rennradbremse lässt sich mit allen gängigen Bremshebeln mit einem Übersetzungsverhältnis ab 2:1 (Weg des Bremshebels : Weg des Brems- Innenzuges) verwenden.
- Seite 3 Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
MONTAGE Fibula montieren ......10 Bremsschuhe montieren ....10 Bremskörper montieren . -
Seite 5: Einleitung
Vorwort Die vorliegende Bedienungsanleitung ist fester Bestandteil Ihrer THM-Komponente und gibt Ihnen Auskunft über die sichere Verwendung Ihrer THM-Fibula Rennradbremsen. Lesen Sie diese Bedienungsanleitung sorgfältig durch bevor Sie Ihre THM-Komponente montieren. Beachten und befolgen Sie stets alle Hinweise zu Montage und Wartung in dieser Bedienungsanleitung –... -
Seite 6: Sicherheit
-Nehmen Sie keinesfalls Veränderungen an den THM-Fibula Rennradbremsen vor. -Prüfen Sie Ihre Bremsen (Bremskörper, -hebel, -züge, -beläge) vor jeder Fahrt auf einwandfreie Funktion und Unversehrtheit. Schicken Sie uns Ihre THM-Fibula Rennrad- bremsen vor weiterem Gebrauch zur Begutachtung ein, wenn Schäden (Risse, Brüche, Verformungen etc.) erkennbar sind oder wenn Sie Zweifel an der einwandfreien... -
Seite 7: Unterwegs
Unterwegs WARNUNG Unfallgefahr durch Fehlverhalten beim Bremsen. -Machen Sie sich vor der ersten Fahrt mit dem Bremsverhalten der THM-Fibula Rennrad- bremsen vertraut – nutzen Sie hierfür eine wenig befahrene und übersichtliche Strecke. -Bremsen Sie stets mit beiden Bremsen gleichzeitig. -Machen Sie sich bei Nässe mit dem deutlich verlängerten Bremsweg vertraut – nutzen Sie hierfür eine wenig befahrene und übersichtliche Strecke. -
Seite 8: Technische Daten
Technische Daten Lieferumfang 1 Zugversteller (2×) 2 THM-Montageschlüssel 3 Bremskörper, vorne 4 Zahnscheibe (2×) 5 Hülsenmutter, vorne – kurz (20,0mm) 6 Hülsenmutter, vorne – lang (29,5mm) 7 Bremskörper, hinten 8 Hülsenmutter, hinten (12,5mm) 9 Bremsschuh-Schraube (4×) 10 Kugelkappenring (8×) 11 Bremsschuh (4×) Bedienungsanleitung... -
Seite 9: Maße
Technische Daten Maße Gewicht* Gesamtgewicht** kg(lb), max. Bremse, vorne 27,0–47,0 Innen-Ø 5 120(265) ± 5 Bremse, hinten 4,5–15,0 Technische Angaben, Maße und Gewichte verstehen sich mit den entsprechenden Toleranzen und können von Ihrer THM- Komponente geringfügig abweichen. Gesamtgewicht = Fahrer + Fahrrad + Gepäck Anzugs-Drehmomente N·m(lbf·in) min.–max. -
Seite 10: Montage
– lassen Sie Montage- und Wartungsarbeiten in einer Fahrrad-Fachwerkstatt durchführen. Nur dort ist die fachgerechte Ausführung gewährleistet. 40 mm Voraussetzungen für die korrekte Montage und Einstellung der THM-Fibula Rennradbremse sind: -Unversehrtes Bremszugsystem mit neuen Brems- Innenzügen. -Bremszug-Außenhüllen bzw. Endstücke 15 mm min. -
Seite 11: Bremskörper Montieren
Montage WARNUNG Unfallgefahr durch versagende oder blockierende Bremsen aufgrund falscher Bremschuh-Montage. -Achten Sie auf die korrekte Zuordnung der Brems- schuhe an den Bremskörpern. -Achten Sie darauf, dass alle Kugelkappenringe mit ihrer flachen Seite an den Bremskörpern anliegen. Montieren Sie die Bremsschuhe mit jeweils 2 Kugelkappenringen(3) an den Bremskörpern. -
Seite 12: Bremszüge Montieren
Montage Die nachfolgenden Montage- und Einstellungsschritte sind für vorderen und hinteren Bremskörper sowie für unterschiedliche Felgentypen gleich. Wir haben uns bei den Darstellungen der einzelnen Schritte jedoch beschränkt auf - den vorderen Bremskörper. - Clincherfelge ohne Bereifung. Montieren Sie den Bremskörper. Richten Sie den Bremskörper möglichst gerade aus. - Seite 13 Montage Stecken Sie den Einsteller(6) in seine Aufnahme. Drücken Sie den Bremskörper fest zusammen. Stellen Sie sicher, dass Ihre Bremszug-Außenhülle in dieser Position des Bremskörpers weder zu kurz noch zu lang ist und korrekt verlegt werden kann. Passen Sie ggf. Ihre Bremszug-Außenhülle an. (Abb.
-
Seite 14: Bremsschuhe Einstellen
Montage Kürzen Sie bereits jetzt das Ende des Brems-Innen- zugs auf ca. 15mm. Klemmen Sie eine passende Endhülse auf das Ende des Brems-Innenzugs oder verlöten Sie dieses. Das Ende des Brems-Innenzugs kann nun nicht Î mehr aufspleißen. Halten Sie die hintere Klemmschraube (8) mit einem Inbus-Schlüssel gegen und ziehen Sie die vordere Klemmschraube(9) mit einem Anzugsdreh- 15 mm... -
Seite 15: Bremszugspannung Einstellen
Montage Richten Sie den Bremskörper mit dem THM- Montageschlüssel(3) exakt mittig aus. Halten Sie den THM-Montageschlüssel in dieser Position und betätigen Sie den Bremshebel 1–2 mal. Richten Sie den Bremskörper mit dem THM- Montageschlüssel exakt mittig aus. Halten Sie den Bremskörper mit dem THM- Montageschlüssel gegen und ziehen Sie die Hülsenmutter mit einem Anzugsdrehmoment von 10N·m(27lbf·in) fest. -
Seite 16: Wartung
Wartungsarbeiten Ihre Ansprüche in Sachmangelhaftung und Garantie! WARNUNG Unfallgefahr durch beschädigte Komponenten. -Versuchen Sie keinesfalls Ihre THM-Fibula Rennradbremse zu zerlegen – dies ist aus- schließlich den Mitarbeitern von THM erlaubt. -Beachten und befolgen Sie stets alle Hinweise zu Montage und Wartung in diesem Handbuch –... -
Seite 17: Bremskörper Öffnen
Wartung Bremskörper öffnen Öffnen Sie Ihre Bremskörper bevor Sie Ihre Laufräder demontieren. WARNUNG Unfallgefahr durch funktionslose Bremsen aufgrund geöffneter Bremskörper. -Stellen Sie sicher, dass Ihre Bremskörper vor Fahrt- antritt stets korrekt geschlossen sind. Drücken Sie den Bremskörper fest zusammen. (Abb. 1) Ziehen Sie den Einsteller(1) aus seiner Aufnahme. -
Seite 18: Vor Jeder Fahrt
-Stellen Sie den festen und korrekten Sitz Ihrer Schnellspanner und Ihrer Laufräder sicher. -Prüfen Sie Ihre Bremsen (Bremskörper, -hebel, -züge, -beläge) vor jeder Fahrt auf ein- wandfreie Funktion und Unversehrtheit. Schicken Sie uns Ihre THM-Fibula Rennrad- bremsen vor weiterem Gebrauch zur Begutachtung ein, wenn Schäden (Risse, Brüche, Verformungen etc.) erkennbar sind oder wenn Sie Zweifel an der einwandfreien... -
Seite 19: Regelmäßige Wartung
Schmierstoffen. -Verwenden Sie an den Gelenken der Bremskörper keinerlei Schmierstoffe (Fett, Öl, Silicon, Teflon o.ä.). -Die Leichtgängigkeit der THM-Fibula Rennradbremse ist sichergestellt durch regel- mäßiges Spülen der Gelenke mit Wasser. ACHTUNG Verwenden Sie zur Reinigung Ihres Fahrrads keines- falls einen Hochdruck-Reiniger oder Dampfstrahler –... - Seite 20 Wartung Überprüfen Sie während der Reinigung Ihre THM- Komponenten stets auf Beschädigungen (Beulen, Kratzer, Risse, großflächige Abschürfungen, Abnutzung etc.). WARNUNG Unfallgefahr durch versagende Bremsen. -Stellen Sie nach allen Reinigungs-, Wartungs- und Reparaturarbeiten sicher, dass die Felgen-Brems- flanken Ihrer Laufräder frei von schmierenden Stoffen sind (Fett, Öl, Silicon, Teflon, Wachs o.ä.).
- Seite 21 Wartung...
-
Seite 22: Garantie
Garantie Sachmangelhaftung Wir gewähren auf alle THM-Produkte die 24 monatige Sachmangelhaftung auf Material und Verarbeitung. Innerhalb dieses Zeitraumes ersetzen wir fehlerhafte Produkte, ohne dass hieraus Kosten für den Benutzer entstehen. Der Haftungszeitraum beginnt mit dem Ersterwerb des entsprechenden THM-Produktes. Unsere Haftungszusage erstreckt sich nicht auf Schäden, die sich aus Unfällen, unsachgemäßen Veränderungen, Fahrlässigkeit oder unsachgemäßer Handhabung und Verwendung ergeben. - Seite 23 Die Firma THM Faserverbund-Technologie GmbH arbeitet ständig an der Verbesserung ihrer Produkte im Zuge der technischen Weiterentwicklung. Aus diesem Grund behalten wir uns Änderungen gegenüber den Abbildungen und Beschreibungen dieses Hand- buchs vor, ohne dass daraus ein Anspruch auf Änderungen an bereits ausgelieferten Produkten abgeleitet werden kann.
- Seite 24 THM Faserverbund-Technologie GmbH Am Sportplatz 3 D - 24791 Alt Duvenstedt +49 4338 99 94-123 +49 4338 99 94-122 info@thm-carbones.com www.thm-carbones.com...
