Betriebsanleitung
Solarpumpengruppe
®
PrimoSol
130-1
130-4
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
05.2015 0
854.000.0494
130
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.de
www.afriso.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO PrimoSol 130
Inhaltszusammenfassung für AFRISO PrimoSol 130

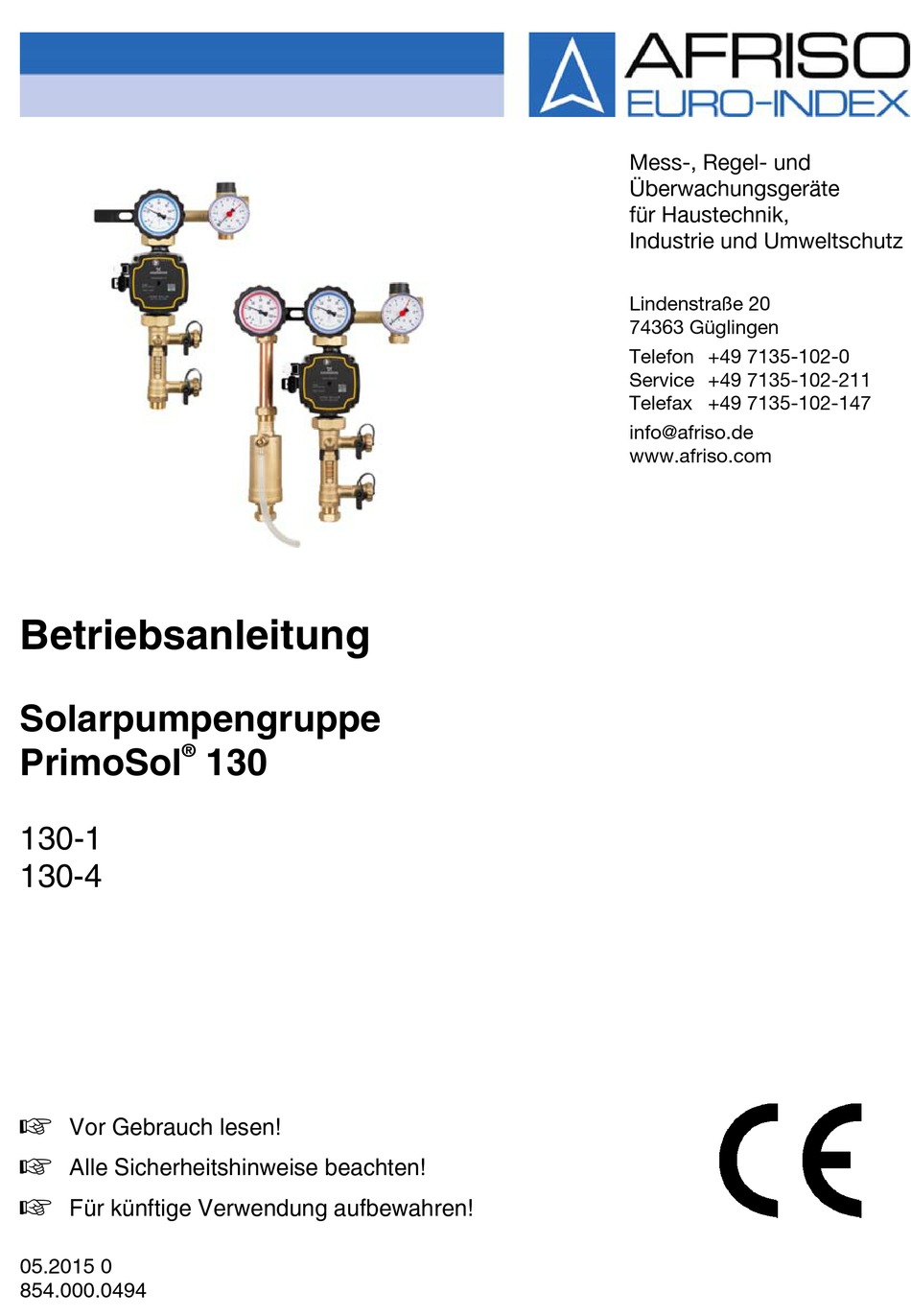

- Seite 1 Mess-, Regel- und Überwachungsgeräte für Haustechnik, Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.de www.afriso.com Betriebsanleitung Solarpumpengruppe ® PrimoSol 130-1 130-4 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 05.2015 0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Betriebsanleitung ..................3 Aufbau der Warnhinweise ................3 Sicherheit ......................... 4 Bestimmungsgemäße Verwendung ............. 4 Vorhersehbare Fehlanwendung ..............4 Sichere Handhabung ................... 4 Qualifikation des Personals ................5 Veränderungen am Produkt ................. 5 Verwendung von Ersatzteilen und Zubehör ..........5 Haftungshinweise .................. -
Seite 3: Zu Dieser Betriebsanleitung
Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung Diese Betriebsanleitung ist Teil des Produkts. Betriebsanleitung vor dem Gebrauch des Produkts lesen. Betriebsanleitung während der gesamten Lebensdauer des Produkts aufbewahren und zum Nachschlagen bereithalten. Betriebsanleitung an jeden nachfolgenden Besitzer oder Benut- zer des Produkts weitergeben. -
Seite 4: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung ® Die Solarpumpengruppe PrimoSol eignet sich ausschließlich zum Umwälzen folgender Medien in eigensicheren, geschlossenen ther- mischen Solaranlagen. • Für thermische Solaranlagen geeignete, handelsübliche Wär- meträgerflüssigkeiten (Solarflüssigkeiten), wie z. B. Wasser- Glykol-Gemische Die integrierte Sicherheitsgruppe dient zur Absicherung gegen Drucküberschreitung. -
Seite 5: Qualifikation Des Personals
Sicherheit Qualifikation des Personals Montage, Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und Entsorgung dürfen nur von fachspezifisch qualifiziertem Perso- nal durchgeführt werden. Arbeiten an elektrischen Teilen dürfen nur von einer ausgebildeten Elektrofachkraft in Übereinstimmung mit den geltenden Vorschriften und Richtlinien ausgeführt werden. Veränderungen am Produkt Eigenmächtige Veränderungen am Produkt können zu Fehlfunktio- nen führen und sind aus Sicherheitsgründen verboten. -
Seite 6: Produktbeschreibung

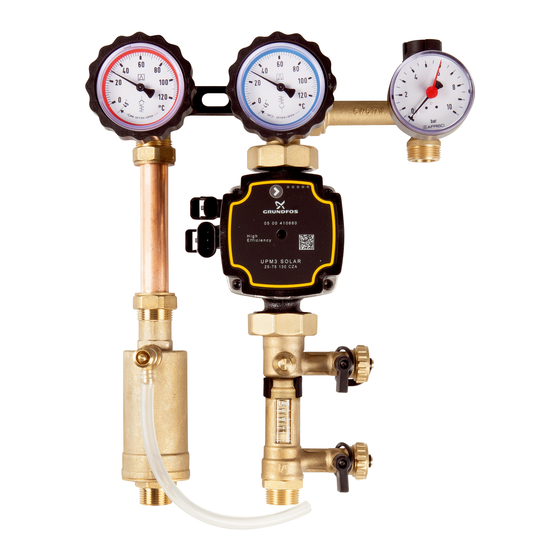

Produktbeschreibung Produktbeschreibung Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpum- pengruppe mit allen erforderlichen Sicherheits- und Funktionsbautei- len inklusive formschlüssiger Isolation. Die Isolation dient gleichzeitig als sichere Transport-Verpackung. Für alle Solarpumpengruppen steht umfangreiches Zubehör zur Verfügung, siehe Kapitel 11, Seite 20. Rücklauf Kugelhahn, blau, ab- sperrbar, mit Schwer-... - Seite 7 Produktbeschreibung 1 Vorlauf 2 Rücklauf 3 Kugelhahn, blau, ab- sperrbar, mit Schwer- kraftbremse und Ther- mometer 4 Sicherheitsgruppe 5 Sicherheitsventil 6 Abblaseöffnung 7 Manometer mit Monta- geventil 8 Anschluss für Ausdeh- nungsgefäß 9 Umwälzpumpe 10 Absperrung 11 Befüll- und Spülhähne 12 Durchflussmesser 13 Isolation 14 Entlüftertopf...
-
Seite 8: Technische Daten
Technische Daten Technische Daten ® Bild 3: Abmessungen [mm] PrimoSol 130-1 ® Bild 4: Abmessungen [mm] PrimoSol 130-4 PrimoSol® 130... -
Seite 9: Zulassungen, Prüfungen Und Konformitäten
Technische Daten Tabelle 1: Technische Daten Parameter Wert G¾ Systemanschluss Allgemeine Daten Gewicht Max. 5,5 kg Werkstoff Armaturen Messing CW617N Werkstoff Isolation Polypropylen EPP Anlagendruck Max. 6 bar Dichtungsart Flachdichtend Temperatureinsatzbereich Umgebung Max. 40 °C Medium Max. 120 °C, kurzzeitig max. 160 °C Durchflussmesser Pumpenanschluss Pumpenseitig mit Flansch und Überwurfmut-... -
Seite 10: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung VORSICHT Beschädigung des Produkts durch unsachgemäßen Transport. Produkt nicht werfen oder fallen lassen. VORSICHT Beschädigung des Produkts durch unsachgemäße Lagerung. Produkt gegen Stöße geschützt lagern. Produkt nur in trockener und sauberer Arbeitsumgebung lagern. Montage und Inbetriebnahme WARNUNG Verbrühungen durch heiße Flüssigkeit in der Anlage. -
Seite 11: Primosol Montieren
Montage und Inbetriebnahme Sicherstellen, dass die Flüssigkeit in der Anlage mit dem Ein- satzbereich der Solarpumpengruppe verträglich ist. ® PrimoSol montieren Dichtflächen sind auf Sauberkeit und Beschädigungen geprüft. Alle Rohrenden sind rechtwinklig und entgratet. ® PrimoSol wird montagefertig geliefert. Keine Teile demontieren. Obere Isolierung abziehen. -
Seite 12: Primosol Anschließen
Montage und Inbetriebnahme ® PrimoSol anschließen Rohrleitungen des Solarkreises mit Anschlüssen der Armaturen verschrauben. Rohr oder Wellrohr des Ausdehnungsgefäßes an der Sicher- heitsgruppe verschrauben. Anschluss-Sets für das Ausdehnungsgefäß sind als Zubehör erhältlich, siehe Kapitel 11, Seite 20. Sicherheitsgruppe Flachdichtung Wellrohr flachdichtend Bild 7: Anschluss Wellrohr G¾... - Seite 13 Die Abblaseleitung so legen, dass weder Personen- noch Sach- schäden durch die austretende Flüssigkeit verursacht werden. Alternativ dazu Solar-Auffangbehälter von AFRISO verwenden. Bild 8: Abblaseleitung mit Behälter oder Solar-Auffangbehälter von AFRISO Die Abblaseleitung mit Gefälle und mindestens in der Größe des Querschnitts der Abblaseöffnung ausführen.
-
Seite 14: Elektrischer Anschluss
Montage und Inbetriebnahme Elektrischer Anschluss Netzspannung ist unterbrochen und gegen Wiedereinschalten gesichert. Umwälzpumpe nach beiliegender Betriebsanleitung elektrisch anschließen. Anschlusskabel der Umwälzpumpe durch Kabelkanal nach un- ten führen und an Solarregelung anschließen. Die Betriebsanlei- tung der Solarregelung beachten. Zur Verlängerung der Anschlussleitung kann eine handelsübli- che abgeschirmte Leitung mit maximal 3 x 1,5 mm²... - Seite 15 Montage und Inbetriebnahme Schlauchtüllen an den Befüll- und Spülhähnen anschrauben und Schläuche anschließen. Die Absperrhähne (1, 2) für die Be- füllung öffnen und die Absperrung (3) zur Befüllung schließen. Anlage über oberen Hahn (1) mit Solarflüssigkeit füllen. Sobald Solarflüssigkeit aus dem unteren Hahn (2) entweicht, diesen Hahn schließen.
-
Seite 16: Betrieb
Betrieb Betrieb Während der Beheizung muss aus Sicherheitsgründen Flüssigkeit aus der Abblaseleitung des Sicherheitsventils austreten können. Das Sicherheitsventil nicht absperren. Die Anlage vor Wiederaufnahme des Betriebes nach dem Aus- lösen des Sicherheitsventils überprüfen. Ein einwandfreier Betrieb ist nur bei offenen Kugelhähnen möglich (0°-Stellung, siehe Bild 9, Seite 14). -
Seite 17: Anlage Entlüften
Betrieb Anlage entlüften WARNUNG Verbrennungsgefahr durch austretende, heiße Flüssigkeit am Entlüftungshahn oder Berühren des heißen Entlüftertopfes. Anlage nur entlüften bei Temperaturen von < 50 °C am roten Thermometer. Solarflüssigkeit mit Luft Fließrichtung der Solar- flüssigkeit Entlüftete Solar- flüssigkeit Ventil Entlüftungshahn mit Schlauch Abgeschiedene Luft... -
Seite 18: Wartung
Wartung Wartung Tabelle 2: Wartungszeitpunkte Wann Tätigkeit Durchflussmesser Anlage leeren, spülen und neu befül- nicht mehr ablesbar Umwälzpumpe defekt Umwälzpumpe austauschen, siehe unten Umwälzpumpe austauschen Absperrung am Durchflussmesser schließen und blauen Kugel- hahn in 90°-Stellung bringen. Umwälzpumpe austauschen. Absperrung am Durchflussmesser öffnen und blauen Kugelhahn in 0°-Stellung bringen. - Seite 19 Störungen Problem Mögliche Ursache Fehlerbehebung Umwälzpumpe läuft Fehlerhafte Strom- Sicherungen und eventuell lose nicht an versorgung Kabelklemmen prüfen Umwälzpumpe Kurz auf maximale Drehzahl um- durch Ablagerungen schalten in den Lagern blo- Rotor deblockieren, Schrauben- ckiert dreher in die Kerbe einführen und von Hand drehen ...
-
Seite 20: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung 10 Außerbetriebnahme und Entsorgung Versorgungsspannung abschalten. ® PrimoSol demontieren (siehe Kapitel 6, Seite 10, in umgekehr- ter Reihenfolge). Zum Schutz der Umwelt darf dieses Produkt nicht mit dem un- sortierten Siedlungsabfall (Hausmüll) entsorgt werden. Produkt je nach den örtlichen Gegebenheiten entsorgen. Dieses Produkt besteht aus Werkstoffen, die von Recyclinghöfen wiederverwertet werden können. - Seite 21 Ersatzteile und Zubehör Bild Artikel Art. Nr. 77875 Kugelhahn Rücklauf (blau) Mit integrierter aufstellbarer Schwerkraftbremse und An- schluss für Sicherheitsgruppe, Thermometer im Handrad, Anzeigebereich 0 °C bis 120 °C 77876 Kugelhahn Vorlauf (rot) Mit integrierter aufstellbarer Schwerkraftbremse, Thermo- meter im Handrad, Anzeigebereich 0 °C bis 120 °C 77873 Entlüftertopf 77972...
-
Seite 22: Gewährleistung
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 15 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.com. PrimoSol® 130... -
Seite 23: Anhang
Anhang 16 Anhang 16.1 EG-Konformitätserklärung (Sicherheitsgruppe) PrimoSol® 130...
