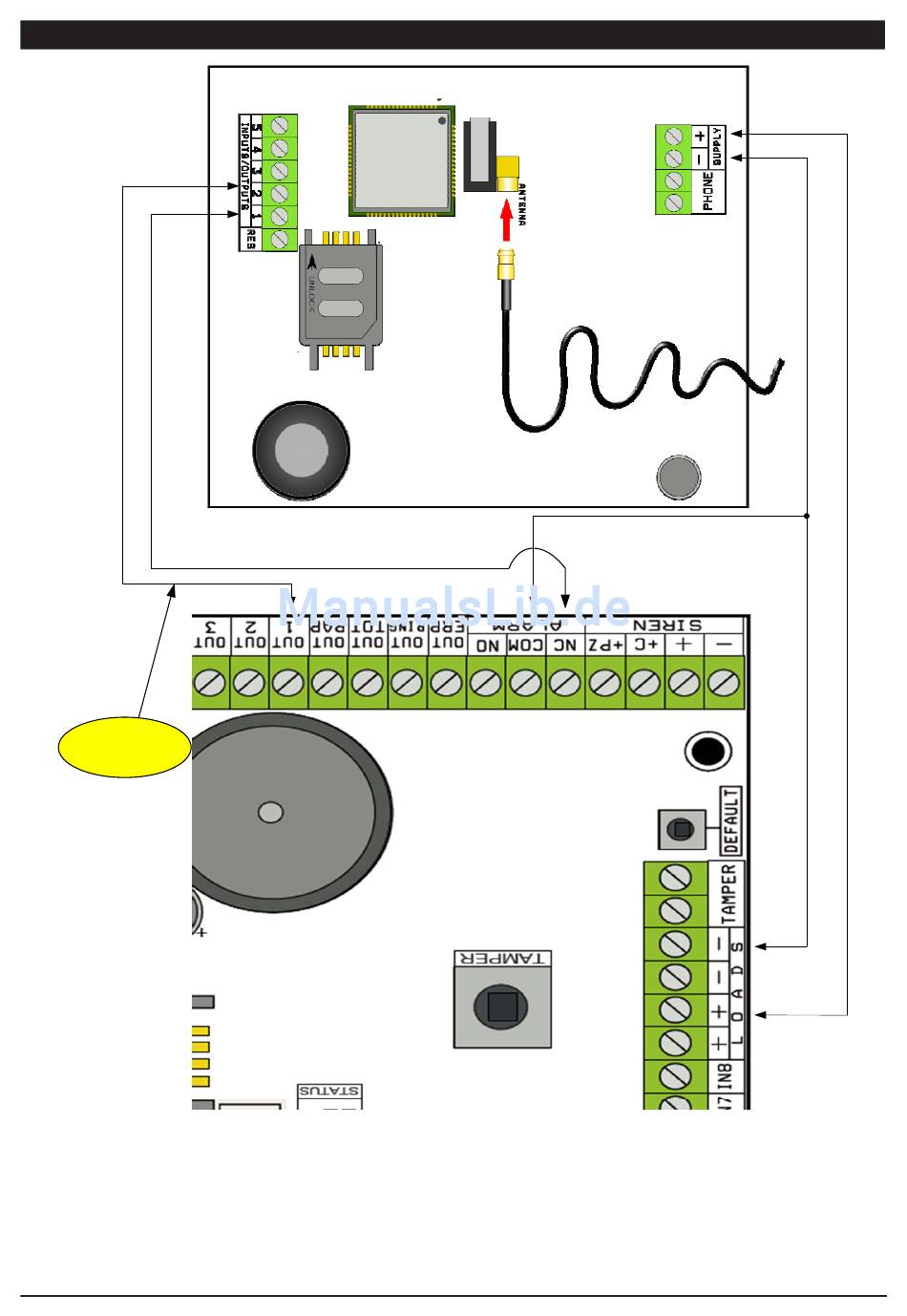

SCHALTPLANBESCHREIBUNG - ANSCHLUSSBEISPIEL AN EINE ZENTRALE
Out1= no 220V
Anmerkung: Im abgebildeten Beispiel wird das Wahlgerät durch die feststehende Versorgung der Zentrale versorgt, der freie Aus-
tausch des Alarmrelais ist am Eingang 1 angeschlossen und der Ausgang OPEN-COLLECTOR 1 ist als Stromausfall konfiguriert
und am Eingang 2 angeschlossen.
SUPPLY + - = Versorgung mit 13.8 Vcc
L 1-2-3-4-5 = Ein-/Ausgangsleitungen
RES = Rücksetzung der laufenden Anrufe (ZUR RÜCKSETZUNG ÖFFNEN)
PHONE = Emulation der Festnetztelefonlinie
www.amcelettronica.com
28
VOXOUT v. 1.10
