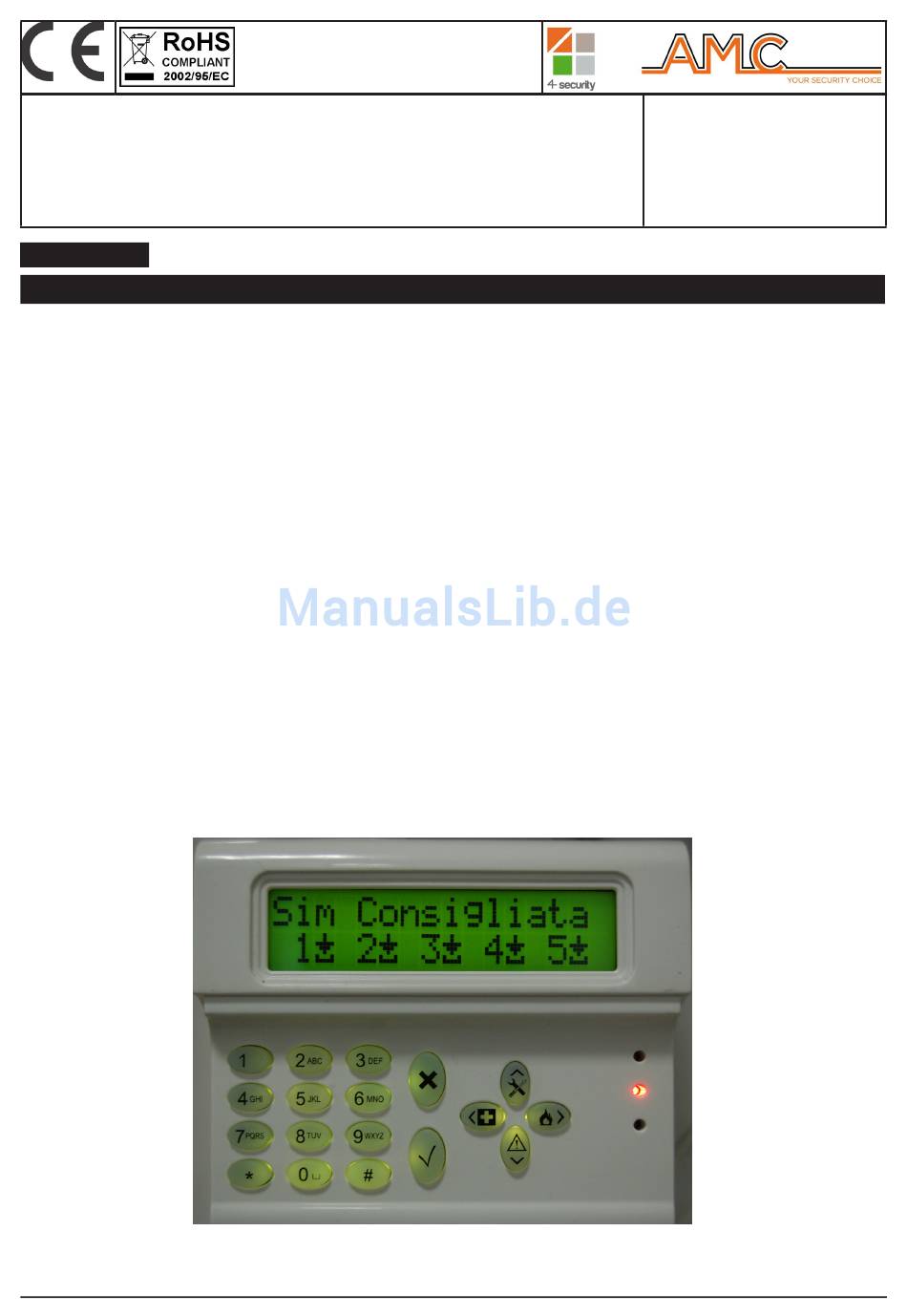

BIDIREKTIONALE GSM-WAHLGERÄT MIT
DEUTSCH
BESCHREIBUNG
Voxout verfügt über ein integriertes Wahlgerät mit Tastatur und ist mit einem Modus zum Abhören der Umgebung sowie mit einer
simulierten Telefonlinie ausgestattet.
Die Haupteigenschaften sind:
. Test für besten Betreiber/GSM-Signal entsprechend der verfügbaren Zellen
- Verwaltung des Guthabens mit Sprachmeldung und/oder SMS, wenn Guthaben fast aufgebraucht (Grenze hierfür programmierbar)
- Anzeige des Verfalldatums der SIM (für Betreiber, die Service über SMS ausführen)
- Fernbedienung über Spracheingabe
- Programmierung über Tastatur vor Ort
- Programmierung aus der Ferne über SMS
- Aktivierung der Ausgänge über Anklingeln und mit Bestätigungsanklingeln
- 5 wählbare und frei als Ein- oder Ausgänge programmierbare Linien
- 1 Eingang für Reset vor Ort des laufenden Anrufs
- 1 simulierte Festnetzleitung über die mit einem normalen Tastentelefon telefoniert oder an die das Wahlgerät einer Zentrale (Ka-
belverbindung) angeschlossen werden kann
- CONTACT-ID-Übertragung programmierbar
- 12 Nutzer-Codes
- 8 Telefonnummer für Sprachanrufe und SMS programmierbar
- 8 Telefonnummern für die digitale Contact-ID-Übertragung programmierbar
- 200 Telefonnummern für die Fernbedienungsfunktion programmierbar
www.amcelettronica.com
VOXOUT
UMGEBUNGSABHÖRMODUS
INSTALLATIONSANLEITUNG
VOXOUT v. 1.10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AMC VOXOUT
Inhaltszusammenfassung für AMC VOXOUT
- Seite 1 INSTALLATIONSANLEITUNG UMGEBUNGSABHÖRMODUS DEUTSCH BESCHREIBUNG Voxout verfügt über ein integriertes Wahlgerät mit Tastatur und ist mit einem Modus zum Abhören der Umgebung sowie mit einer simulierten Telefonlinie ausgestattet. Die Haupteigenschaften sind: . Test für besten Betreiber/GSM-Signal entsprechend der verfügbaren Zellen - Verwaltung des Guthabens mit Sprachmeldung und/oder SMS, wenn Guthaben fast aufgebraucht (Grenze hierfür programmierbar) - Anzeige des Verfalldatums der SIM (für Betreiber, die Service über SMS ausführen)
- Seite 2 VOXOUT v. 1.10...
-
Seite 3: Inhaltsverzeichnis
S. 13 MENÜ EINGÄNGE S. 14 MENÜ AUSGÄNGE S. 14 MENÜ NUTZER-CODES S. 15 MENÜ CONTACT-ID S. 15 MENÜ GUTHABEN INFO SIM S. 16 MENÜ VERSCHIEDENE PARAMETER S. 16 PROGRAMMIERUNG UND STEUERUNG ÜBER SMS S. 17 www.amcelettronica.com VOXOUT v. 1.10... - Seite 4 A = Alarm mit Reset geschlossen H = Eingang für 24h immer aktiv Enter (✔) = für Änderung [ 01 ] Linie 01 Ausgänge zuweisen 1-5 Anzahl der zugewiesenen Ausgänge inàOut 2 - - - - - = nicht zugewiesene Ausgänge www.amcelettronica.com VOXOUT v. 1.10...
- Seite 5 C03=LINIE 3 C04=LINIE 4 C05=LINIE 5 C06=TAMPER LINIE 1 C01 /Tel 12345678 Telefone zuweisen C07=TAMPER LINIE 2 * - PLAY ●●●●●●●● C08=TAMPER LINIE 3 C09=TAMPER LINIE 4 C10=TAMPER LINIE 5 C11=Lebenszeichen C12=GSM OFF 1 min C13=Manipulation Karte www.amcelettronica.com VOXOUT v. 1.10...
- Seite 6 0 = deaktiviert Manipulation Karte VERSCHIEDENE 1 = aktiviert PARAMETER Buzzer-Tasten Lebenszeichen Wert in Stunden Anklingeln Antw. Verzög. Ereignisse Zeit in Sekunden der Inhibierung eines Eingangs nach der ersten Öffnung Anrufannahme Weiterleit. Anklingeln 0 Lautst. Abhören Sprache www.amcelettronica.com VOXOUT v. 1.10...
-
Seite 7: Aktivierungstaste Ausgänge
AKTIVIERT [ 01 ] Linie 01 AUSGÄNGE D - - - - Aktivierungstaste Ausgänge Deaktivierungstaste Ausgänge D = Deaktiviert E = Aktiviert - = Deaktiviert (weist bestimmte Funktion zu) CODE: Nutzer-Nr. xx PERSÖNLICHER 111111 CODE ÄNDERN www.amcelettronica.com VOXOUT v. 1.10... -
Seite 8: Spracheingabemenü
# BESTÄTIGEN (Bsp.: #123#). Die Sprachführung antwortet darauf mit „Anrufkette unterbrochen". AUF SPRACHMENÜ ZUGREIFEN: nach Annahme des Anrufs # DRÜCKEN, NUTZER-CODE EINGEBEN UND ERNEUT MIT # BESTÄTIGEN. DANACH KANN EINE DER 4 OPTIONEN DES SPRACHMENÜS AUSGEWÄHLT WERDEN. www.amcelettronica.com VOXOUT v. 1.10... -
Seite 9: Schaltplanbeschreibung - Anschlussbeispiel An Eine Zentrale
Alarmrelais ist am Eingang 1 angeschlossen und der Ausgang OPEN-COLLECTOR 1 ist als Stromausfall konfiguriert und am Eingang 2 angeschlossen. SUPPLY + - = Versorgung mit 13.8 Vcc L 1-2-3-4-5 = Ein-/Ausgangsleitungen RES = Rücksetzung der laufenden Anrufe (ZUR RÜCKSETZUNG ÖFFNEN) PHONE = Emulation der Festnetztelefonlinie www.amcelettronica.com VOXOUT v. 1.10... -
Seite 10: Test Für Besten Betreiber
Informationen im Moment nicht verfügbar. Sind hingegen nur „Punkte" zu sehen, werden die Informationen von System und Netzbetreiber aktualisiert. Durch eine weitere Betätigung der Löschtaste (X), wird vollständig die vom Betreiber erhaltene SMS angezeigt (wenn vorhanden). www.amcelettronica.com VOXOUT v. 1.10... -
Seite 11: Rücksetzung Auf Werkseinstellung
- über die Zahlen- oder vertikalen Pfeiltasten kann nach Zugriff auf das Menü die Zuweisung wie folgt erfolgen: - = Linie nicht programmiert C = Linie als NC-Eingang konfiguriert O = Linie als NO-Eingang konfiguriert C = Leitung konfiguriert als SYMMETRISCHER Eingang U = Linie als Ausgang OPEN - COLLECTOR konfiguriert www.amcelettronica.com VOXOUT v. 1.10... -
Seite 12: Rücksetzung Der Anrufe / Sms
- E19 Niedriges Guthaben = Mitteilung bezüglich Erreichen der Restguthabensgrenze - Mitt. Linie 01/05 = Mitteilung des Namens der Linie wird im Sprachmenü während der Abfrage zum Zustand der Eingänge oder Aktivierung/Deaktivierung der Ausgänge genannt - Name des Systems = Kopfzeile der Meldung. www.amcelettronica.com VOXOUT v. 1.10... -
Seite 13: Menü Sms-Mitteilungen
(Bsp. Abb. 1 Mitteilung 1 wurden den ersten beiden Telefonnummern zugewiesen) - um mit der Zuweisung Meldung/Telefon fortzufahren, ENTER betätigen - mit den Pfeiltasten rechts oder links die Telefonnummer durchlaufen, für die Zuweisung oder Nichtzuweisung CANCEL betätigen. - mit ENTER bestätigen www.amcelettronica.com VOXOUT v. 1.10... -
Seite 14: Menü Eingänge
Die Pfeile rechts und links nutzen, um zu der Telefonnummer zu gelangen, die zugewiesen werden soll. CANCEL (X) drücken, wenn die Auswahl erfasst oder ausgeschlossen werden soll. Über ENTER bestätigen. Es wird daran erinnert, dass der Ausgang auf die Funktion „P" eingestellt sein muss. www.amcelettronica.com VOXOUT v. 1.10... -
Seite 15: Menü Nutzer-Codes
DES GSM-SIGNALS erfolgen. Die Standardeinstellung beträgt 3 und dieser Parameter kann auf 0 bis 10 gesenkt und/oder erhöht werden. Jede veränderte Einstellung muss mit dem genutzten GSM-Betreiber und dem Gerät getestet werden, welche die Protokolle empfangen soll. www.amcelettronica.com VOXOUT v. 1.10... -
Seite 16: Menü Guthaben Info Sim
Eingangs innerhalb der eingestellten 10 s, wird die zweite Infomeldung nicht sofort verschickt sondern erst nach Ablauf der 10 s. Nach Zugriff auf das Menü ENTER drücken, um den Wert zu verändern. CANCEL drücken, um zu löschen. www.amcelettronica.com VOXOUT v. 1.10... -
Seite 17: Programmierung Und Steuerung Über Sms
= zeigt eine Zuweisung an (Bsp. OUT.1=ON, Zustand ON wird an Ausgang 1 vergeben) ? ist eine Anfrage (Bsp. IN.1? fragt nach Zustand Eingangs 1 (offen oder geschlossen)) [Wert] = bezieht sich auf die nutzenden Befehle. Siehe folgende Liste: ON = aktiviert (Ausgänge) OFF = deaktiviert (Ausgänge) www.amcelettronica.com VOXOUT v. 1.10... - Seite 18 24h programmieren mit Versendung nur einer SMS an alle 3 Telefonnummern, wird der Anruf, außerdem, von erster Nummer angenommen, dürfen die anderen nicht starten: Optionen A und C (Korrespondenznummer für die Optionen 5 Telefonnummern) Die Zeichenfolge muss wie folgt aufgebaut sein: tpwd:000000 in_fn.1=A in_fn.2=h voxtel.1=123 smstel.1=123 smstel.2=123 tel.1=”+39123456” tel.2=123456 tel.3=123456 teloptions.1=5 www.amcelettronica.com VOXOUT v. 1.10...
- Seite 19 --> TELEFONOPTIONEN (geduldete Werte: 1 = A, 2 = B, 3 = AB, 4 = C, 5 = AC, 6 = BC, 7 = ABC) „MONEYTHR" --> GUTHABENSGRENZE (von 1 bis 100) „SOUNDKEY" --> TASTENTÖNE 0 = aus, 1 = ein „INOUTLNK" --> ASSOZIIERUNG EINGANG/AUSGANG (von 1 bis 5) www.amcelettronica.com VOXOUT v. 1.10...
-
Seite 20: Technische Daten
Die Installation muss fachgerecht von dafür spezialisiertes Personal ausgeführt werden. AMC Elettronica S.r.l. lehnt jede Verantwortung ab, sollten nicht dazu autorisierte Personen Eingriffe auf das Produkt vornehmen. Es wird empfohlen, die ordnungsgemäße Funktion des Alarmsystems mindestens einmal im Monat zu überprüfen. Eine verlässliche elektronische Alarmanlage schützt nicht gänzlich vor Einbruch, Raub oder Brand etc., hilft jedoch diese Gefahren einzugrenzen.
