Intellinet Wireless-N 524728 Handbuch
  1. Anleitungen
  2. Marken
  3. Intellinet Anleitungen
  4. Router
  5. Wireless-N 524728
  6. Handbuch

Intellinet Wireless-N 524728 Handbuch

Entspricht 2,4 ghz ieee 802.11n standard und ist abwärtskompatibel mit ieee 802.11g / b standards
Vorschau ausblenden Andere Handbücher für Wireless-N 524728:
Inhaltsverzeichnis

Werbung

Quicklinks

WIRELESS-N
ACCESS POINT
HANDBUCH
MODELLE:
524704
524728
524735

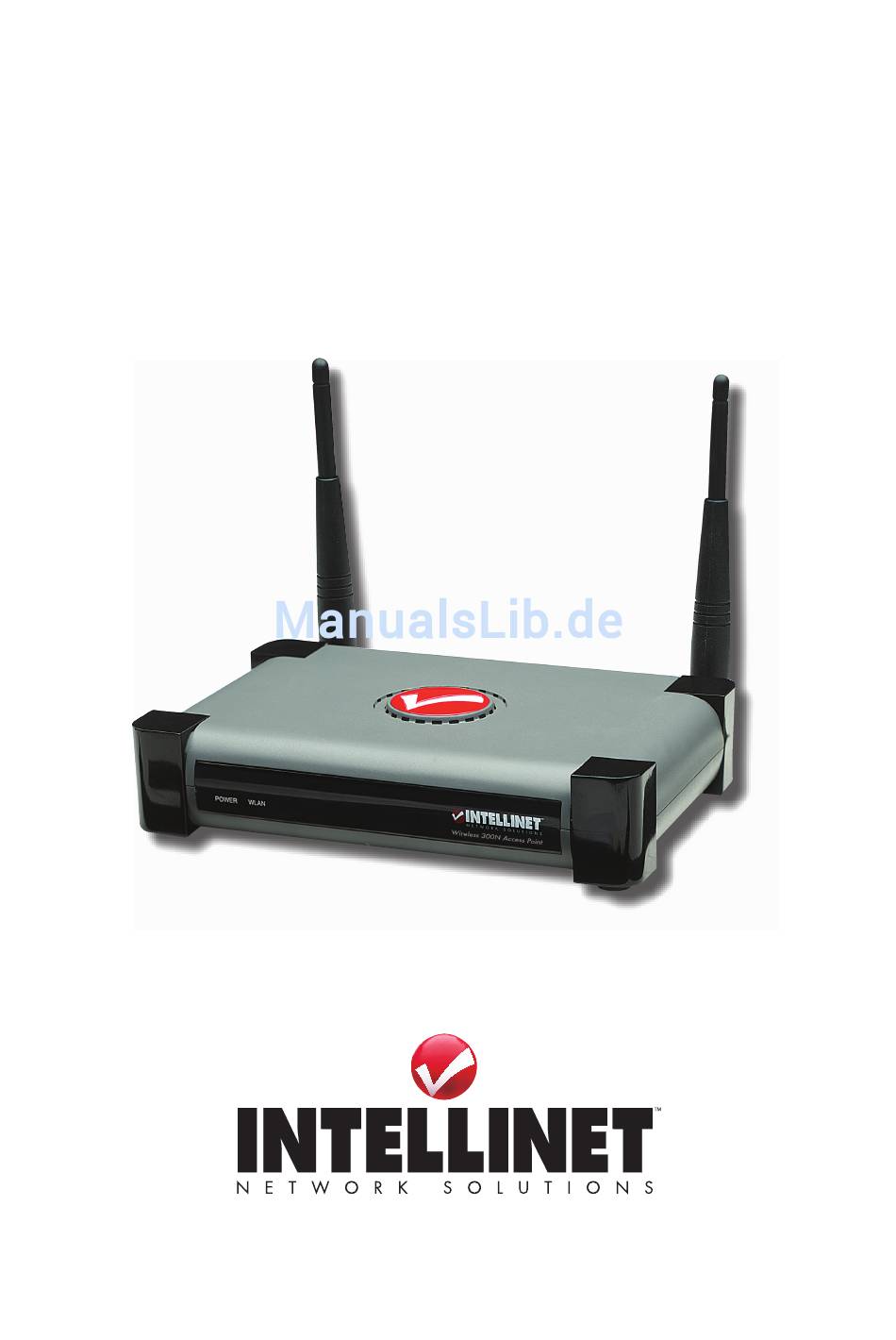

Abbildung: Modell 524728
INT-524704/524728/524735-UM-0809-01
