DEUTSCH
BETRIEBSANLEITUNG

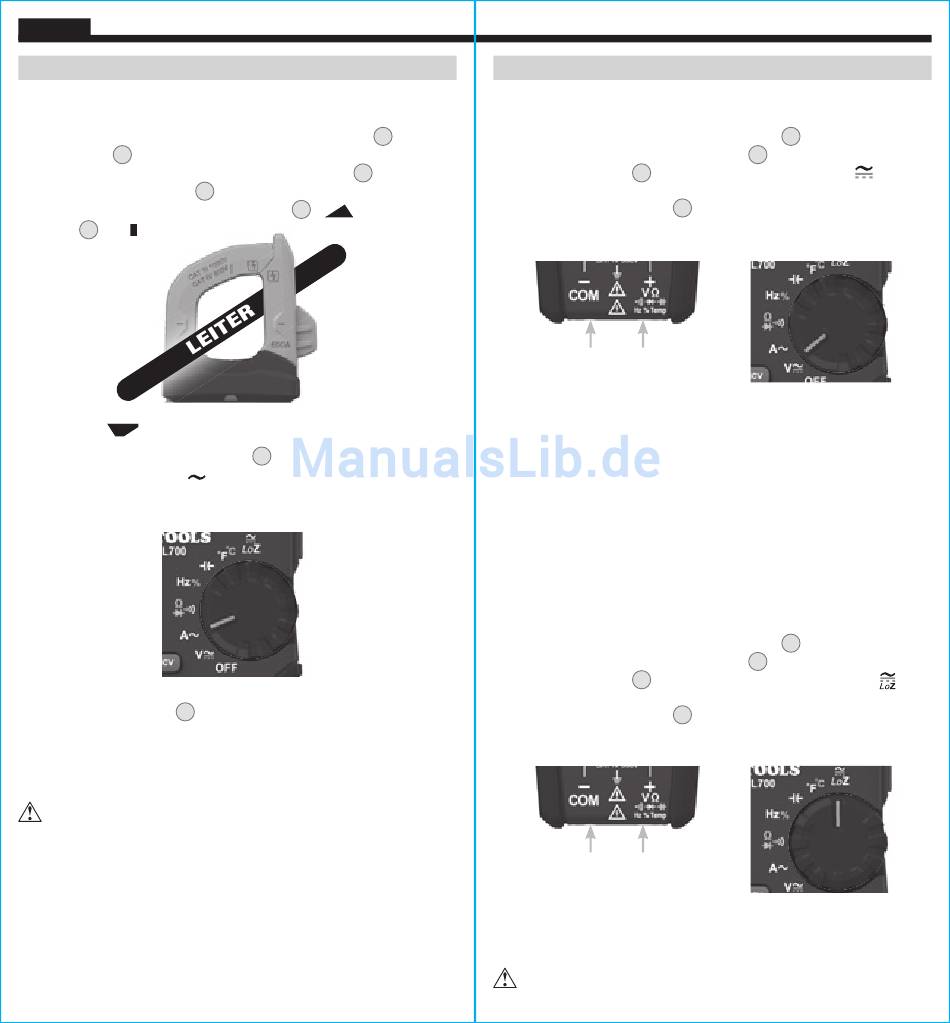

AC-STROM (UNTER 600 A)
Um AC-Strom zu messen, drücken Sie zum Öffnen der Zange 3 den
Zangenauslöser 10 und schließen Sie sie um eine stromführende Leitung
herum. Beim Messen ist darauf zu achten, dass die Zange 3 vollständig
geschlossen und der Auslöser 10 vollständig gelöst ist, und dass die
Leitung, ausgerichtet auf die Markierungspfeile 11 , lotrecht durch die Mitte
der Zange 3 führt.
führt.
Stromstärke messen:
Stromstärke messen:
1. Drehen Sie den Funktionswahlschalter 2 auf die
Wechselstromeinstellung A
2. Schließen Sie die Zange 3 um die Leitung herum. Die gemessene
Stromstärke wird im Display angezeigt. Das Messgerät sucht
automatisch den Messbereich, der am besten geeignet ist, und zeigt
diesen im Display an.
Entfernen Sie zum Messen mit der Zange die Messleitungen
vom Messgerät.
10
, lotrecht durch die Mitte
.
BETRIEBSANLEITUNG
AC/DC-SPANNUNG (UNTER 1000 V)
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die AC/DC-Spannungseinstellung V . Das
Messgerät wählt standardmäßig AC-Messung. Um Gleichspannung zu
messen, drücken Sie die Taste 9 „SEL", um zwischen AC- und DC-Modus
umzuschalten. Das AC- oder DC-Symbol im LCD-Display zeigt an, welcher
Modus gerade gewählt ist. Beachten Sie die Symbole „AC" bzw. „DC" im Display.
Schwarze
Rote
Leitung
Leitung
2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um die
Spannung zu messen. Das Messgerät sucht automatisch den Messbereich, der
am besten geeignet ist, und zeigt diesen im Display an.
HINWEIS: Erscheint „–" im Display, sind die Messleitungen falsch am Stromkreis
angelegt. Vertauschen Sie die Positionen der Messleitungen, um den Fehler zu beheben.
HINWEIS: Sind bei einer Spannungseinstellung die Messleitungen offen, können
Anzeigewerte im mV-Bereich im Display erscheinen. Dies ist ein Rauschen und ist
normal. Halten Sie eine Messleitung an die andere, um den Stromkreis zu schließen,
werden null Volt gemessen.
AC/DC LoZ-SPANNUNG (UNTER 600 V)
1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die
SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den
Funktionswahlschalter 2 auf die AC/DC-LoZ-Spannungseinstellung V .
Das Messgerät wählt standardmäßig AC-Messung. Um Gleichspannung zu
messen, drücken Sie die Taste 9 „SEL", um zwischen AC- und DC-Modus
umzuschalten. Das AC- oder DC-Symbol im LCD-Display zeigt an, welcher
Modus gerade gewählt ist. Beachten Sie die Symbole „AC" bzw. „DC" im Display.
Schwarze
Rote
Leitung
Leitung
2. Legen Sie die Messleitungen am zu messenden Stromkreis an, um die
Spannung zu messen. Das Messgerät sucht automatisch den Messbereich, der
am besten geeignet ist, und zeigt diesen im Display an.
Versuchen Sie niemals, in der LoZ-Einstellung Spannungen
über 600 V zu messen.
11
