Montage- und Bedienungsanleitung
Anwendungsgebiet:

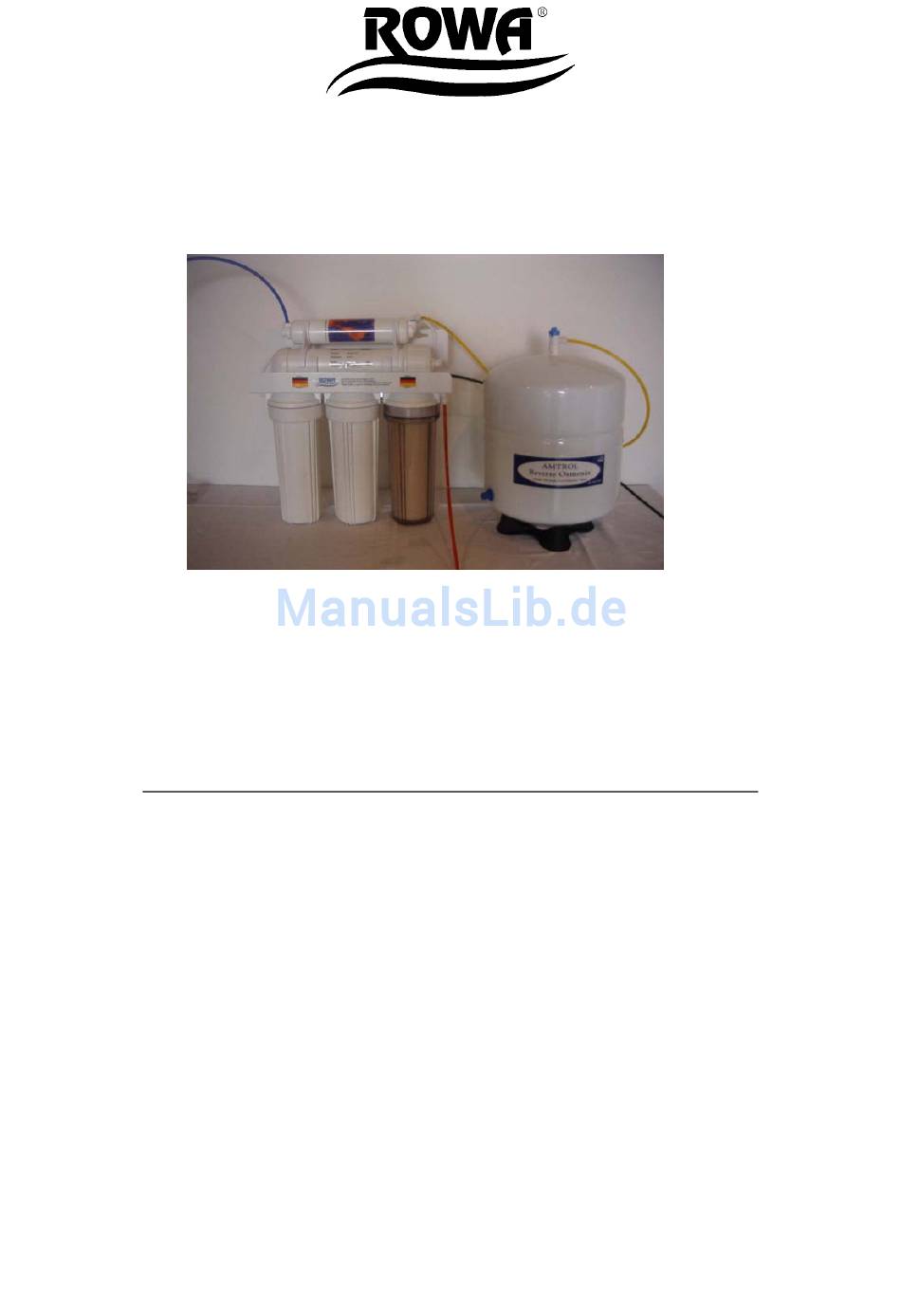

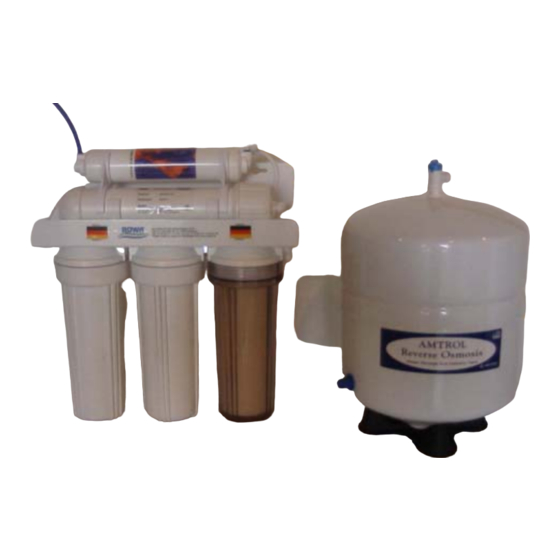

Die Aqua Saphir AS 5 ist eine kompakte Umkehrosmose-Anlage für den Haushaltsbereich.
Sie ist so konzipiert, dass sie mit wenig Aufwand unter einer Spüle angebracht werden
kann.
Die
Aqua
Saphir
(Membrandruckbehälter) die Möglichkeit, bis zu 7 Litern Reinwasser mit einem Druck von
2-4 bar zu speichern, so dass diese Menge jederzeit verfügbar ist.
