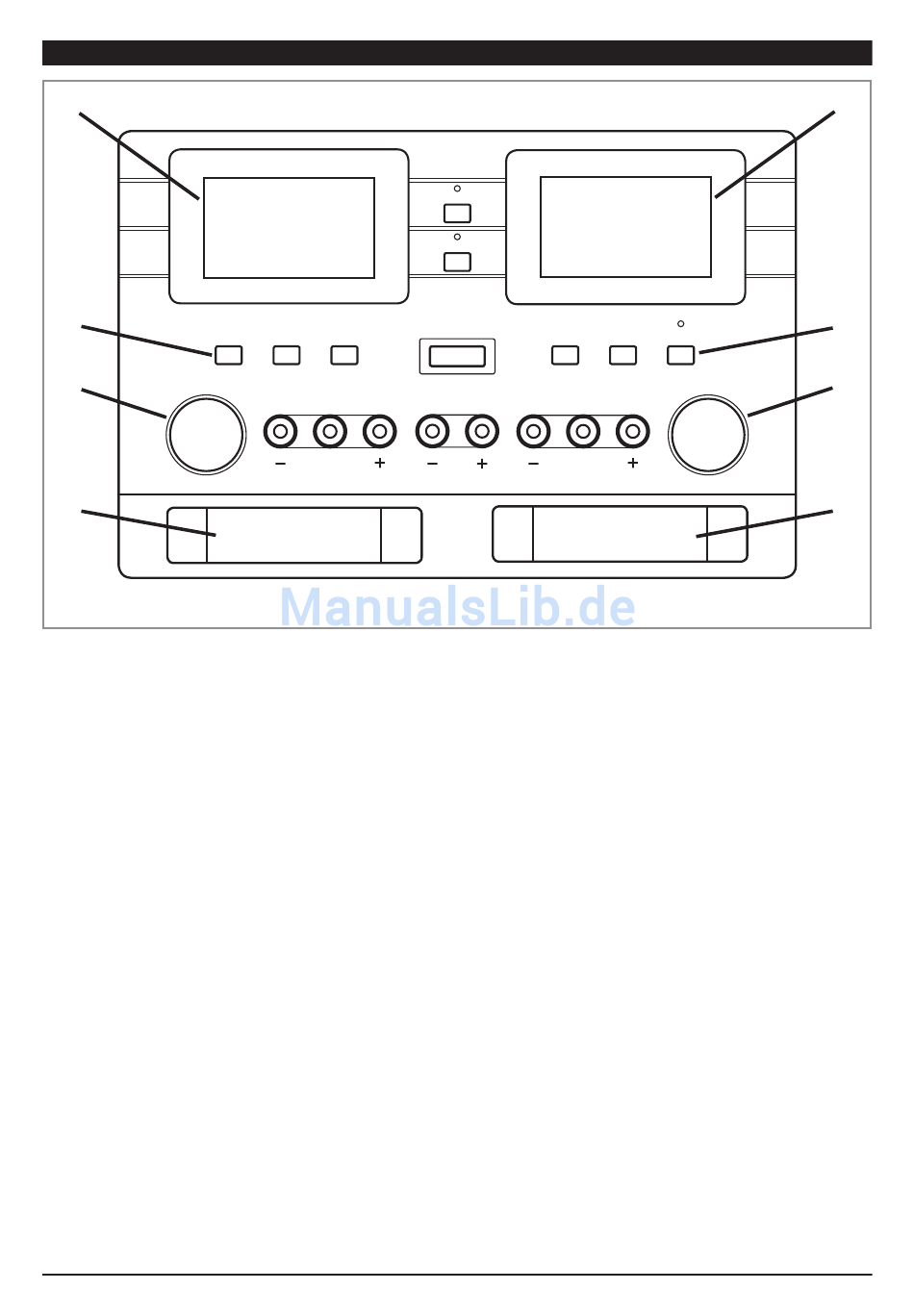

Bedienelemente
❶
❷
❺
VOL-ADJ
❻
❶ Display
❷ UP-Taste
❸ Down-Taste
❹ CC/CV-Taste
❺ Spannungs-Regler
❻ Schraubanschlüsse
❼ Regelbarer-Ausgang
❽ 5 V- Ausgang
❾ Power-Schalter
❿ Series-Taste
⓫ Parallel-Taste
00.0
C.V.
V
0.00
C.C.
A
❸
❹
UP
DOWN
CC/CV
❼
GND
Gibt Auskunft über die Messwerte und den Betriebsmodus des Netzgerätes.
Um die Strombegrenzung schrittweise zu erhöhen.
Um die Strombegrenzung schrittweise zu senken.
Mit dieser Taste wird die Strombegrenzung ein- und ausgeschaltet.
Die darüber befindliche LED zeigt an, ob die Strombegrenzung ein- oder ausgeschaltet ist.
Hier stellen Sie die Ausgangsspannung ein.
Ideal für feste Verkabelungen mit den Verbrauchern.
Ausgang für die einstellbare Spannung von 0...30 V-. Der GND-Anschluss ist direkt mit dem
Schutzleiter verbunden.
Ausgang mit fest eingestellten 5 V-.
Um das Gerät ein- und auszuschalten.
Wird für den seriellen- und den symmetrischen- Modus benötigt.
Die darüber befindliche LED zeigt an, ob die Funktion ein- oder ausgeschaltet ist.
Wird für den parallelen Modus benötigt.
Die darüber befindliche LED zeigt an, ob die Funktion ein- oder ausgeschaltet ist.
00.0
PARALLEL
⓫
0.00
SERIES
❿
❾
❷
POWER
UP
❽
❼
GND
C.V.
V
C.C.
A
➌
DOWN
CC/CV
VOL-ADJ
❶
➍
❺
❻
3
