Anleitung zur Einrichtung einer Bridge / Bridge with AP
Verbindung zwischen zwei DAP-1665
Für DAP-1665 Rev.B1
Anleitung erstellt und getestet mit der derzeit vorinstallierten Firmware 2.00WWb19
1. Verbinden Sie beide DAP-1665 per LAN-Kabel an Ihr Netzwerk und starten den
ersten DAP-1665.
Den anderen DAP-1665 lassen Sie bitte noch ausgeschaltet.
Der DAP-1665 bezieht vom DHCP-Server im Netzwerk eine IP-Adresse.

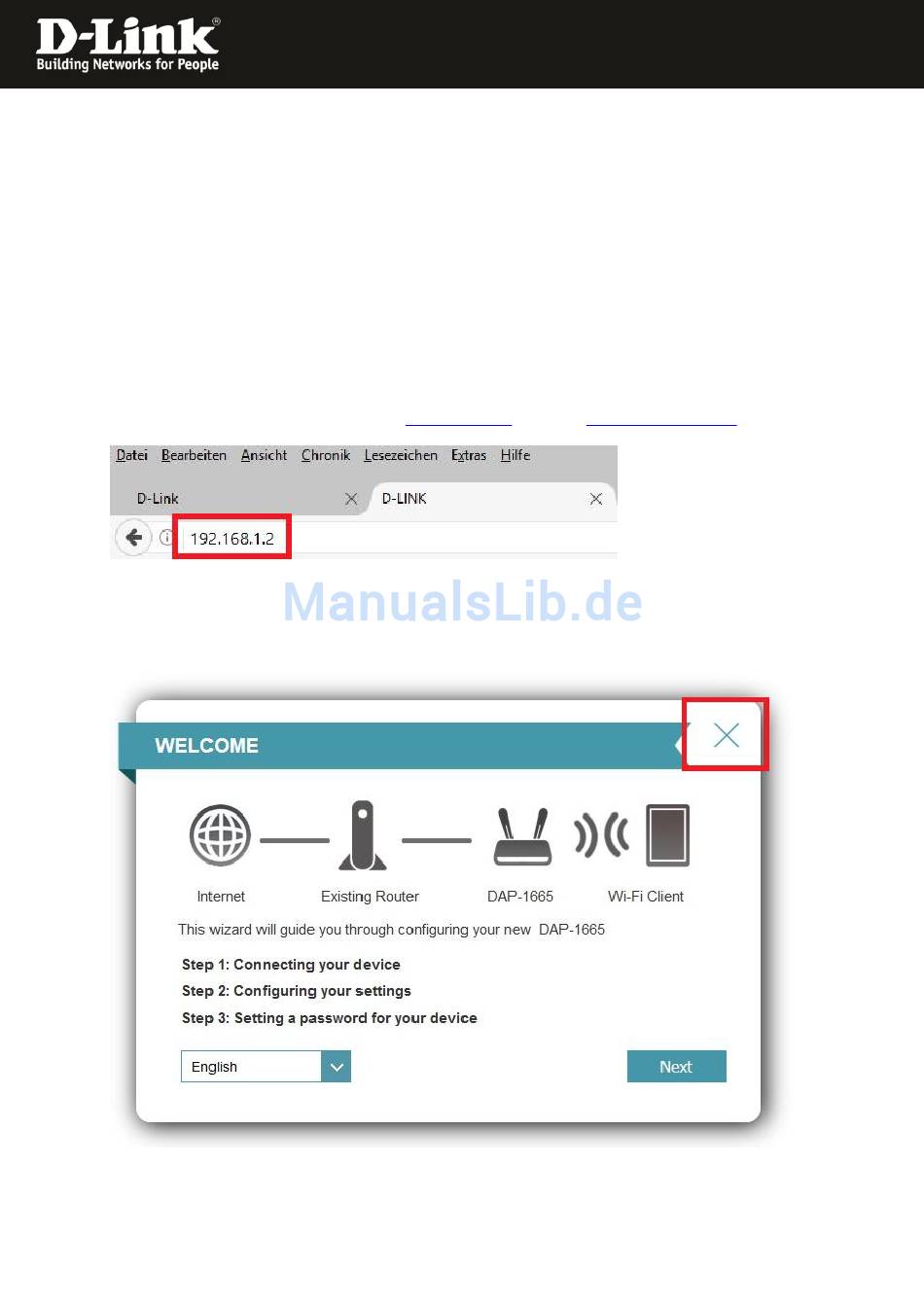

2. Öffnen Sie einen Webbrowser (Internet Explorer, Chrome, Firefox ...) und rufen die
dem DAP-1665 zugewiesene Adresse
http://x.x.x.x
oder die
http://dlinkap.local
auf.
3. Brechen Sie den Setup-Assistenten ab.
- 1 -
Werbung
Verwandte Anleitungen für D-Link DAP-1665
Inhaltszusammenfassung für D-Link DAP-1665
- Seite 1 Verbindung zwischen zwei DAP-1665 Für DAP-1665 Rev.B1 Anleitung erstellt und getestet mit der derzeit vorinstallierten Firmware 2.00WWb19 1. Verbinden Sie beide DAP-1665 per LAN-Kabel an Ihr Netzwerk und starten den ersten DAP-1665. Den anderen DAP-1665 lassen Sie bitte noch ausgeschaltet.
- Seite 2 4. Melden Sie sich ohne Admin-Kennwort an. (es ist kein Admin-Kennwort vorkonfiguriert) 5. Klicken Sie auf das Symbol in der Mitte. Dort können Sie u.a. die dem DAP-1665 zugewiesene IP Adresse ablesen. - 2 -...
- Seite 3 6. Wählen Sie oben das Menü Settings und dann Network aus. Empfehlung: Sie können den Management Link ändern, z.B. bridge1 Dies ist der NetBIOS-Name des DAP-1665. Mit ihm können Sie die Konfiguration des DAP-1665 dann mit z.B. http://bridge1.local aufrufen. Sonder- und Leerzeichen wie auch Umlaute werden nicht unterstützt.
- Seite 4 - Sie können dem DAP-1665 feste IP-Einstellungen vergeben. Bei Connection Type wählen Sie Static IP aus (1). - Tragen Sie eine zum IP-Netz Ihres Netzwerkes passende IP-Adresse und die Subnet Maske ein (2). - Klicken Sie abschließend auf Save (3).
- Seite 5 8. Wählen Sie oben das Menü Settings und dann Extender aus. - Bei Wireless Mode wählen Sie Bridge oder Bridge with AP aus. Hinweis: Bei Bridge sendet der DAP-1665 kein eigenes WLAN aus, auf das sich WLAN-Clients verbinden können. - 5 -...
- Seite 6 - Schalten Sie das WLAN-Band aus, das Sie für die Bridge-Verbindung nicht nutzen möchten. - Bei dem dann noch aktivierten WLAN-Band tragen Sie bei Wi-Fi Name (SSID) einen Namen ein, z.B. bridge. - Bei Password tragen Sie einen WPA-Schlüssel ein. - Klicken Sie auf Advanced Settings und wählen bei Wi-Fi Channel einen WLAN-Kanal aus, auf dem die Bridge funken soll.
- Seite 7 - Klicken Sie oben auf Save und dann nach 30 Sekunden auf OK. - Klicken Sie auf Add Record. - Wählen Sie die SSID des anderen DAP-1665 aus. Achten Sie dabei auf das 2,4 oder 5GHz WLAN. Wurde das WLAN nicht gefunden, klicken Sie auf den Reload-Knopf...
- Seite 8 - Wichtig: Wählen Sie die richtige Frequency aus, also ob über 2,4 oder 5GHz „gebridged“ werden soll und klicken dann auf Apply. (der Name wird abgekürzt dargestellt, hat seine Richtigkeit) - Klicken Sie oben auf Save und dann nach 30 Sekunden auf OK. - 8 -...
- Seite 9 9. Soll dieser DAP-1665 im Modus Bridge with AP genutzt werden, müssen Sie unten noch die WLAN-Einstellungen, also SSID und WPA-Schlüssel konfigurieren. Oder belassen Sie sie auf den vorkonfigurierten Werten, wenn Sie diese nutzen möchten. - Klicken Sie oben auf Save und dann nach 30 Sekunden auf OK.
